РУЧНОЙ  УСТАНОВЩИК  SMD

Скачать Каталог пневмодозаторов и принадлежностей (PDF)

SNP-330
Ручной модульный установщик SMD

Термостолы с внешними терморегуляторами

Термостолы со встроенным терморегулятором

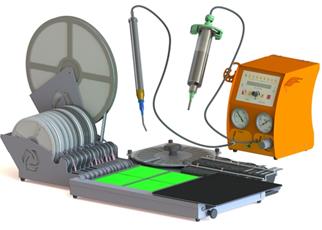

SMD установщик компонентов предназначен для оснащения рабочего места радиомонтажника. SMD установщик обеспечивает проведение ручных операций по нанесению паяльной пасты или адгезива методом дозирования и установке SMD компонентов путем их переноса из питателей на печатную плату с помощью вакуумного пинцета.

Артикул
Наименование
Термостол НП 34-24 ПРО

MC-330 Рабочий стол МС-330
В комплекте две магнитные направляющие МН-17
МН-17 Магнитная направляющая высотой 17мм
МН-12 Магнитная направляющая высотой 12мм
Термостол НП 17-12 ПРО

ППК-16 Ячейка универсальная для хранения ленточных питателей
ПК-8 Ленточный питатель для лент 8мм
ПК-12 Ленточный питатель для лент 12мм
ПК-16 Ленточный питатель для лент 16мм
АПК-8 Адаптер для катушки диаметром 14’’ лента 8мм
АПК-12 Адаптер для катушки диаметром 14’’ лента 12мм
АПК-16 Адаптер для катушки диаметром 14’’ лента 16мм

Термостол НП 10-6 ПРО
ППВ-12 Платформа для установки питателей для обрезков лент
ПВ-8 Ленточный питатель для обрезков лент 8мм с возвратом
ПВ-12 Ленточный питатель для обрезков лент 12мм с возвратом
ПВ-16 Ленточный питатель для обрезков лент 16мм с возвратом
Термостол НП 6-5 ПРО КПР-24 Карусельный питатель на 24 ячейки с антистатическим стеклом
Термостолы со встроенным терморегулятором ПКО-3 Платформа для установки трех кассетных питателей
ПКО-5 Платформа для установки пяти кассетных питателей
КО-8.8 Кассетный двухъярусный питатель для обрезков лент 8мм на 16 лент
КО-12.6 Кассетный двухъярусный питатель для обрезков лент 12мм на 12 лент
КО-16.4 Кассетный двухъярусный питатель для обрезков лент 16мм на 8 лент

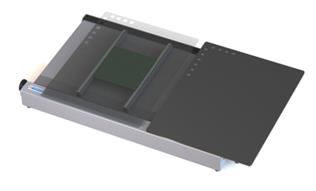

Плата крепится на рабочем столе установщика компонентов SMP-330 в магнитных направляющих. Скользящий упор позволяет руке оператора удобно перемещаться над платой, не задевая нанесенную паяльную пасту и уже установленные на плате компоненты. Скользящий упор быстро фиксируется в любом положении, в том числе с полным перекрытием зоны монтажа. Монтаж нескольких однотипных плат существенно ускоряется, при использовании предусмотренных на скользящем упоре специальных ячеек для промежуточного хранения компонентов. Скользящий упор установщика SMD компонентов покрыт высококачественной антистатической защитой марки 3М®.

Термостолы с внешними терморегуляторамиТермостолы с внешними терморегуляторами

Ленточные питатели для катушек диаметром 7 дюймов устанавливаются в универсальную ячейку, в которой может быть размещено до 16 питателей с лентой шириной 8мм. Предусмотрены питатели для лент шириной 12 и 16мм. Катушки диаметром 14 дюймов устанавливаются на стандартный питатель с помощью специального адаптера.

Термостолы с внешними терморегуляторамиТермостолы с внешними терморегуляторами

Ленточные питатели для обрезков лент устанавливаются на платформу с помощью винтов. На платформе может быть размещено до 18 питателей с лентой шириной 8мм. Предусмотрены питатели для лент шириной 12 и 16мм.

Термостолы с внешними терморегуляторами

Карусельный питатель на 24 ячейки предназначен для хранения мелких SMD компонентов в россыпи. Карусель смонтирована на шарикоподшипнике и вращается в любом направлении при помощи рукоятки. Карусель накрыта антистатическим стеклом, в котором предусмотрена прорезь, через которую оператор имеет доступ к одной из ячеек с SMD. В рабочей зоне SMD установщика может быть размещено до трех карусельных питателей.

Термостолы с внешними терморегуляторамиТермостолы с внешними терморегуляторами

Кассетные двухъярусные питатели предназначены для хранения на рабочем месте SMD компонентов в обрезках лент. При двухъярусной конфигурации достигается максимальная концентрация различных SMD компонентов на одном рабочем месте.

Двухъярусные кассеты крепятся на магнитах к металлическому основанию. Основания выпускаются двух типоразмеров на 3 или 5 кассет. Обрезки лент с SMD вставляются в кассету с любой стороны.

Типовые конфигурации

Универсальная конфигурация

Термостолы с внешними терморегуляторами

Универсальная конфигурация – наиболее оптимальна при работе с SMD компонентами, выдаваемыми на рабочее место, как в лентах на катушках, так и в обрезках лент. При выдаче компонентов в россыпи SMD размещаются в карусельном питателе.

Практичная конфигурация

Термостолы с внешними терморегуляторами

Практичная конфигурация – экономичный комплект при эпизодической работе с компонентами в россыпи, а также SMD упакованными в обрезки лент.

Карусельная конфигурация

Термостолы с внешними терморегуляторами

Карусельная конфигурация – предназначена для работы с SMD компонентами в россыпи. Рабочее место можно укомплектовать 1-3 карусельными питателями, каждый из которых обеспечивает хранение 24 номиналов в отдельных ячейках.

Ленточная конфигурация

Термостолы с внешними терморегуляторами

Ленточная конфигурация – обеспечивает мелкосерийное производство однотипных печатных узлов SMD компонентами, упакованными в ленты на катушке. На рабочем месте хранится от 16 до 48 номиналов SMD в лентах шириной 8мм.

Конфигурация для работы с обрезками лент

Термостолы с внешними терморегуляторами

Конфигурация для работы с обрезками лент – оптимальный вариант, обеспечивающий использование максимального количества номиналов SMD на одном рабочем месте.

Термопро ND-35 дозатор

Термостолы с внешними терморегуляторами

Программируемый дозатор верии ND-35 – промышленный прибор, предназначенный для дозирования паяльных паст, флюсов, клеев, герметиков, смазок и других жидких и ппастообразных материалов пневмоимпульсами. Серия дозаторов ND-35 разработана на базе унифицированной платформы. В серию входит шесть основных вариантов дозаторов, отличающихся функциями и назначением.

  • 38 модификаций дозатора для практически любых задач
  • Высокая надежность, механика на 40млн доз
  • Высокая точность дозирования
  • Удобный и функциональный интерфейс
  • Опциональный встроенный вакуумный пинцет
Дозаторы отличаются по способу подачи материала и по назначению. Эта продукция позволяет работать с жидкостями и материалами различной вязкости.

Дозаторы с подачей жидкости из шприцов

  • ND-35 вариант V100 – для очень вязких материалов
  • ND-35 вариант V200 – универсальный для материалов любой вязкости
  • ND-35 вариант V300 – для паяльных паст и флюсгелей с вакуумным пинцетом
  • ND-35 вариант V400 – универсальный с вакуумным пинцетом



Термостолы с внешними терморегуляторами

Дозаторы с подачей жидкости из резервуара

  • ND-35 вариант VR110 – с функцией открытия клапана дозирования. Рекомендуется для дозирования жидкостей низкой и средней вязкости.
  • ND-35 вариант VR120 с функцией открытия/закрытия клапана дозирования. Рекомендуется для дозирования материалов средней и высокой вязкости.
Термостолы с внешними терморегуляторами

Функционал и цена на дозаторы ND-35

Артикул
Консоль
дозирования
Вакуумный
пинцет
Консоль
резервуара
Дозирование
из шприца
Вакуумная
отсечка
Дозирование
из Н/З клапана
Дозирование
с запиранием
ND-35 V100
+
-
-
+
-
-
-
ND-35 V200
+
-
-
+
+
-
-
ND-35 V300
+
+
-
+
-
-
-
ND-35 V400
+
+
-
+
+
-
-
ND-35 VR110
+
-
+
+
-
+
-
ND-35 VR120
+
-
+
-
-
-
+
