Паяльное оборудование METCAL/OKi   Паяльное оборудование PACE   ТЕРМОПРО АЛЬФА   Системы монтажа BGA   Термовоздушные станции

Импульсные паяльные системы   Инфракрасная паяльная система   Ультразвуковые паяльные системы   Термостолы   Ручной установщик SMD

Термостолы для нижнего подогрева плат Термопро

Скачать Оборудование для поверхностного монтажа и ремонта ТЕРМОПРО (PDF)

Термостолы со встроенным терморегулятором

Серия СТМ

Термостолы со встроенный терморегулятором

Базовые подогреватели со встроенным терморегулятором. Подходят для предварительного подогрева плат на алюминиевой подложке, разогрева керамических компонентов и тп.

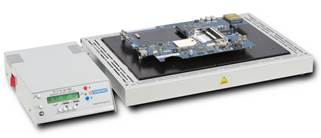

Термостолы с внешними терморегуляторами

Серия НП

Термостолы с внешними терморегуляторами

Промышденные термостолы с внешними терморегуляторами с возможностью работы по термопрофилю. Могут работать в составе инфракрасной паяльной станции или как отдельные подогреватели плат.

Термостолы со встроенным терморегулятором

Аксессуары

Для подогревателей плат
Держатели плат, фторопластовые стойки, охладитель, тепловые экраны.


•100-процентная защита плат от деформации при нагреве
•наилучшие показатели на рынке по равномерности нагрева и термостабильности
•исключительно высокая удельная мощность позволяет быстро менять температуру платы и отрабатывать термопрофиль
•возможность установки платы непосредственно на стол с помощью фторопластовых стоек без провисания
•эффективная термоизоляция исключает нагрев корпуса термостола
•абсолютная безопасность оператора обеспечена гальванической развязкой электроцепей и подтверждена сертификатом
•полная антистатическая защита исключает повреждение электронных компонентов
•дополнительные возможности: подключение внешнего термодатчика и компьютера для управления термопрофилем с функцией автоматического профилирования
•широкий модельный ряд: от 50 до 340мм
•3-х летняя гарантия производителя

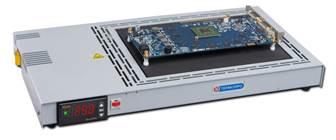

вверх страницыТермостолы серии СТМ



Термостолы серии СТМ это оборудование, предназначенное для несложных задач. Термостолы предназначены для проведения следующих технологических операций:

  • Ремонт алюминиевых печатных плат при производстве светодиодных светильников
  • Предварительный подогрев плат установленных в алюминиевых корпусах или на радиаторах
  • Восстановление шариковых выводов микросхем BGA (Ребол BGA)
  • Предварительный подогрев керамических компонентов перед пайкой
С помощью термостолов может осуществляться нагрев печатных узлов контактным способом, или дистанционно за счет ИК излучения и восходящих конвекционных потоков.

Основные достоинства термостолов СТМ:

  • 100-процентная защита плат от деформации при нагреве
  • наилучшие показатели на рынке по равномерности нагрева и термостабильности
  • исключительно высокая удельная мощность позволяет быстро менять температуру платы
  • возможность установки платы непосредственно на стол с помощью фторопластовых стоек без провисания
  • абсолютная безопасность оператора обеспечена гальванической развязкой электроцепей и подтверждена сертификатом
  • полная антистатическая защита исключает повреждение электронных компонентов
  • 3-х летняя гарантия производителя

Термостолы серии СТМ выполнены в низкопрофильном корпусе. В нем объединены нагреватель, цифровой ПИД регулятор температуры и коммутирующее нагрузку твердотельное реле. На задней панели корпуса термостола выведен сетевой шнур и размещен сменный предохранитель. На левой панели корпуса размещен выключатель питания. На передней панели корпуса размещены кнопки оперативного управления и органы индикации.

Для сложных задач подогрева, требующих контроля температуры платы, пайки BGA или выполнения термопрофиля, а также для подогрева плат на радиаторах, ТЕРМОПРО выпускает профессиональную серию термостолов НП.


Технические характеристики подогревателей
СТМ 24-17
СТМ 17-12
Напряжение питания [В] ~220 ~220
Потребляемая мощность [Вт] 1000 500
Диапазон рабочих температур [°С] 50 – 350 50 – 350
Cтабильность поддержания температуры [°С] ± 2 ± 2
Габариты зоны нагрева [мм] 243х170 170х120
Диапазон ИК излучения [мкм] 2-10 2-10
Габариты корпуса [мм] 465х260х50 400х210х50
Вес прибора [кг] 5,5 3,2
Совместимые терморегуляторы ТЕРМОПРО Встроенный регулятор Встроенный регулятор

Подогреватели серии СТМ
Артикул
Наименование
Термостол СТМ 17-12 со встроенным терморегулятором СТМ 17-12 Термостол СТМ 17-12 со встроенным терморегулятором.
Термостол СТМ 24-17 со встроенным терморегулятором. СТМ 24-17 Термостол СТМ 24-17 со встроенным терморегулятором.
Фторопластовые стойки ФСМ-15 Фторопластовые стойки 10шт
Фторопластовые стойки ФСК-15 Фторопластовые стойки 10шт
Тепловой экран 243 х 170 мм К-24 Тепловой экран 243 х 170 мм
Тепловой экран 170 х 120 мм К-17 Тепловой экран 170 х 120 мм

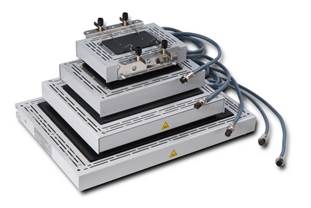

вверх страницыПодогреватели плат с внешним терморегулятором НП





МНОГООБРАЗИЕ РЕШАЕМЫХ ЗАДАЧ

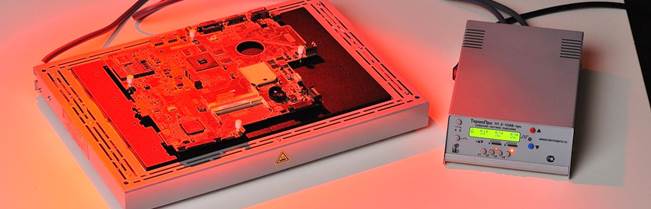

Промышленные цифровые системы подогреватели ТЕРМОПРО серии НТ предназначены для бережного и равномерного подогрева самых сложных печатных плат при производстве и ремонте. Системы ТЕРМОПРО также могут применяться для групповой пайки оплавлением паяльной пасты по полноценному термопрофилю при единичном или мелкосерийном производстве печатных узлов.

Другие возможности:

  • Пайка и ремонт алюминиевых печатных плат при производстве светодиодных светильников
  • Предварительный подогрев плат установленных в алюминиевых корпусах или на радиаторах
  • Восстановление шариковых выводов микросхем BGA (Ребол BGA)
  • Предварительный подогрев керамических компонентов перед пайкой
  • Утилизация печатных плат
  • Предварительный подогрев кремниевых пластин солнечных элементов питания

ОСНОВНЫЕ ПРЕИМУЩЕСТВА ТЕРМОСТОЛОВ СЕРИИ НП

  • 100-процентная защита плат от деформации при нагреве
  • наилучшие показатели термостолов по равномерности и скорости нагрева плат
  • существенная экономия времени при работе за счет исключительно высокой удельной мощности нагревателей
  • удобная функция автоматической пайки по термопрофилю в режиме обратной связи, с датчиком температуры, установленном на печатной плате,
  • беспечивает возможность работы без отладки техпроцесса.
  • широкий модельный ряд термостолов с размерами нагревателя от 50 до 340мм для удобной работы с платами любых размеров
  • полная антистатическая защита термостола исключает повреждение электронных компонентов
  • безопасность оператора обеспечена гальванической развязкой электроцепей и подтверждена сертификатом на соответствие ГОСТ
  • эффективная термоизоляция исключает перегрев корпуса термостола
  • 3-х летняя гарантия производителя на каждый термостол

Скоростные цифровые ПИД регуляторы температуры ТЕРМОПРО предназначены для работы в составе систем подогрева печатных плат на базе термостолов серии НП. Термостолы комплектуются терморегуляторами с различным функционалом, что обеспечивает дополнительные возможности по управлению процессом нагрева.

К терморегуляторам с индексом КД подключается выносной платиновый термодатчик для контроля температуры на поверхности печатной платы. Для быстроты и удобства установки термодатчика на плату рекомендуется использовать шарнирный прижим ПДШ-300.

Терморегуляторы с индексом КД-ПРО комплектуются программным обеспечением "ТЕРМОПРО-ЦЕНТР" и интерфейсом для подключения к компьютеру. В такой комплектации термостол автоматически корректирует температуру печатной платы, поддерживая заданный Вами термопрофиль нагрева.


Технические характеристики НП 34-24 ПРО НП 24-17 ПРО НП 17-12 ПРО НП 10-6 ПРО* НП 6-5 ПРО*
Напряжение питания [В] ~220 ~220 ~220 ~220 ~220
Мощность нагревателя [Вт] 2800 (2 х 1400) 1400 700
350 175
Удельная мощность[Вт/м2] 34300 34300 34300 51200 48900
Диапазон рабочих температур [°С] 50 – 350 50 – 350 50 – 350 50 – 350 50 – 350
Cтабильность поддержания температуры [°С] ± 2 ± 2 ± 2 ± 2 ± 2
Габариты зоны нагрева [мм] 340х240 (2зоны 240х170) 240 х 170 170 х 120 105 х 65 65 х 50
Диапазон ИК излучения [мкм] 2-10 2-10 2-10 2-10 2-10
Габариты корпуса [мм] 420х300х50 300х250х50 250х175х50 190х130х50 135х130х43
Вес прибора [кг] 5,5 3,2 1,3 1,2 0,6
Совместимые терморегуляторы ТЕРМОПРО (варианты на выбор) ТП 2-10 АБ, ТП 2-10 АБ ПРО ТП 1-10 КД ПРО,ТП 1-10 КД ТП 1-10 КД ПРО,ТП 1-10 КД ТП 1-10 КД ПРО,ТП 1-10 КД ТП 1-10 КД ПРО,ТП 1-10 КД
Нормированная равномерность температуры поверхности + + + + +
*Термостолы отмеченные * комплектуются регуляторами температуры с электронным ограничением по мощности

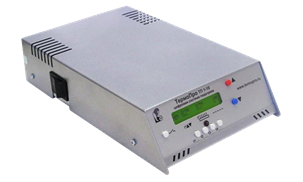

Терморегуляторы для термостолов серии ТП

Терморегуляторы для термостолов серии ТП

ТП 1-10 КД ПРО
Одноканальный регулятор температуры предназначен для регулировки температуры термостолов ТЕРМОПРО НП с одной рабочей зоной. Регулятор оснащен дополнительным контрольным термодатчиком для проверки температуры платы. Регулятор обеспечивает возможность пайки и подогрева печатных плат по термопрофилю. Теперь эта функция поддерживает обратную связь по термодатчику на печатной плате. Под управлением программы "ТЕРМОПРО-ЦЕНТР" регулятор корректирует работу термостола так, чтобы необходимый вам термопрофиль автоматически воспроизводился на печатной плате. При этом визуальный контроль термопрофиля нагрева осуществляется на экране компьютера.

ТП 1-10
Одноканальный регулятор температуры предназначен для регулировки температуры термостолов ТЕРМОПРО НП с одной рабочей зоной.

ТП 1-10 КД
Одноканальный регулятор температуры предназначен для регулировки температуры термостолов ТЕРМОПРО НП с одной рабочей зоной. Регулятор оснащен дополнительным контрольным термодатчиком для проверки температуры платы.

ТП 2-10 АБ ПРО
Двухканальный регулятор температуры предназначен для регулировки температуры термостола НП 34-24 с двумя независимыми рабочими зонами. При работе в составе паяльной станции ИК-650 ПРО регулятор обеспечивает возможность подогрева печатных плат по термопрофилю. Теперь эта функция поддерживает обратную связь по термодатчику на печатной плате. Работа этого регулятора под управлением программы "ТЕРМОПРО-ЦЕНТР" полностью аналогична работе регулятора ТП 1-10 КД ПРО.

Технические характеристики регуляторов серии ТП
Напряжение питания переменный ток 220В / 50Гц
Число каналов регулировки температуры 1 канал (модели ТП 1х, ИК 1х) / 2 канала (модели ТП 2х, ИК 2х)
Максимальная мощность подключаемой нагрузки до 2000Вт на один канал
Диапазон регулирования рабочей температуры 50 - 350°C (у моделей ИКх 50 - 400°C или 50 - 650°C)
Точность поддержания рабочей температуры
±1°C (зависит от вида нагрузки)
Дискретность изменения температуры
1°C
Блок памяти для хранения рабочих температур 4 или 6 ячеек на один канал (зависит от модели)
Возможность работы по термопрофилю имеется у всех моделей регуляторов с индексом "ПРО"
Наличие контрольного выносного термодатчика имеется у всех моделей регуляторов с индексом "КД"
Диапазон измерения температур контрольного термодатчика от -70 до +500°C
Габариты контрольного термодатчика 4 х 2 х 0.5 мм
Скорость измерения температуры 15 раз в секунду одновременно по двум каналам
Масса регулятора температуры от 1,6 до 1.9 кг (зависит от модели)

Комплекты термостолов серии НП с внешними регуляторами температуры ТП
Артикул
Наименование
Термостол НП 34-24 ПРО
Площадь нагрева 340 х 240 мм, 2 зоны
НП3424ТП2АБ-ПРО
Термостол НП 34-24 ПРО с регулятором температуры ТП 2-10АБ ПРО, подключение к ПК
НП3424ТП2КД-ПРО
Термостол НП 34-24 ПРО с регулятором температуры ТП 2-10АБ ПРО, подключение к ПК, внешний термодатчик
Термостол НП 24-17 ПРО
Площадь нагрева 240 х 170 мм
НП2417ТП1КД-ПРО
Термостол НП 24-17 ПРО с регулятором температуры ТП-1-10КД ПРО, подключение к ПК
НП2417ТП1КД
Термостол НП 24-17 ПРО с регулятором температуры ТП-1-10КД ПРО, внешний термодатчик
НП2417ТП1-10
Термостол НП 24-17 ПРО с регулятором температуры ТП-1-10
Термостол НП 17-12 ПРО
Площадь нагрева 170 х 120 мм
НП1712ТП1КД-ПРО
Термостол НП 17-12 ПРО с регулятором температуры ТП-1-10КД ПРО, подключение к ПК
НП1712ТП1КД
Термостол НП 17-12 ПРО с регулятором температуры ТП-1-10КД, внешний термодатчик
НП1712ТП1-10
Термостол НП 17-12 ПРО с регулятором температуры ТП-1-10
Термостол НП 10-6 ПРО
Площадь нагрева 105 х 65 мм

НП106ТП1КД-ПРО
Термостол НП 10-6 ПРО с регулятором температуры ТП-1-10КД ПРО, подключение к ПК
НП106ТП1кд
Термостол НП 10-6 ПРО с регулятором температуры ТП-1-10КД, внешний термодатчик
НП106ТП1-10
Термостол НП 10-6 ПРО с регулятором температуры ТП 1-10
Термостол НП 6-5 ПРО
Площадь нагрева 65 х 50 мм

НП65ТП1кд-про
Термостол НП 6-5 ПРО с регулятором температуры ТП-1-10КД ПРО, подключение к ПК
НП65ТП1кд
Термостол НП 6-5 ПРО с регулятором температуры ТП-1-10КД, внешний термодатчик
НП65ТП1-10
Термостол НП 6-5 ПРО с регулятором температуры ТП 1-10

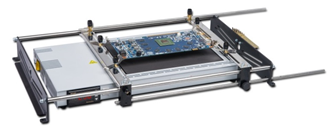

вверх страницы Аксессуары для подогревателей плат

Артикул
Наименование
Рамочный держатель платы РД-400Н Рамочный держатель платы 400мм
Шарнирный прижим с термодатчиком ПДШ-300 Шарнирный прижим с термодатчиком
Фторопластовые стойки ФСК-10 Фторопластовые стойки 10шт
Фторопластовые стойки ФСН-10 Фторопластовые стойки 10шт
Фторопластовые стойки FC-500 Воздушный охладитель печатных плат
Воздушный охладитель печатных плат K-34 Тепловой экран 340 х 243 мм
Воздушный охладитель печатных плат K-24 Тепловой экран 243 х 170 мм
Воздушный охладитель печатных плат K-17 Тепловой экран 170 х 120 мм
