ИМПУЛЬСНЫЕ  ПАЯЛЬНЫЕ  СИСТЕМЫ

Скачать Каталог импульсные и ультразвуковые паяльные станции (PDF)

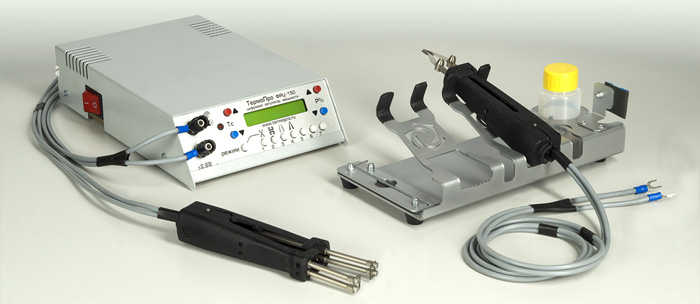

Термоимпульсная система ФРЦ-150

Термоимпульсная система ФРЦ-150 Существует ряд паяльных работ, как правило, связанных с монтажом термочувствительных компонентов, при которых необходимо, чтобы паяльник до выполнения операции находился в холодном состоянии, и только после прикосновения к паяемому контакту нагревался бы с определенной скоростью. Для этого служат импульсные паяльные системы.

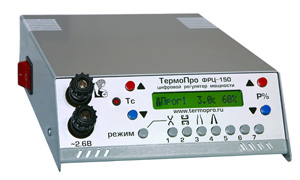

Импульсная система ФРЦ-150 представляет собой низковольтный источник переменного напряжения с цифровым управлением, поддерживающий работу одного из четырех термоинструментов: импульсного паяльника, одноконтурного и двухконтурного термопинцетов, а также импульсного съемника изоляции. Питание на любой из этих инструментов подается только на время выполнения операции. До и после этого инструмент находится в относительно холодном состоянии. Время подачи питания – длительность импульса, а также скорость нагрева инструмента задается оператором, а затем отслеживается цифровой системой.

Возможность управлять скоростью нагрева контакта от комнатной температуры до температуры пайки является основным отличием импульсных паяльных систем от традиционных паяльных станций с постоянной температурой паяльника. Это свойство определяет специфическую область применения импульсных инструментов, позволяющих выполнять операции, недоступные для традиционных паяльников.

В импульсной системе ФРЦ-150 предусмотрен автоматический выбор диапазона мощности в зависимости от подключенного инструмента. Каждый раз при смене инструмента монтажник нажимает соответствующую этому инструменту кнопку, и система автоматически устанавливает минимальную и предельную мощности, в рамках которых выбранный инструмент может работать. Это исключает перегрев и повреждение наконечников инструмента, обеспечивая их исключительную долговечность.

В зависимости от выполняемых задач система ФРЦ-150 может работать в одном из трех режимов: «непрерывный» – нагрев с заданной мощностью осуществляется, пока нажата педаль, режим «таймер» - работа с фиксированными параметрами, и режим «программа» - для осуществления нагрева по более сложному закону.

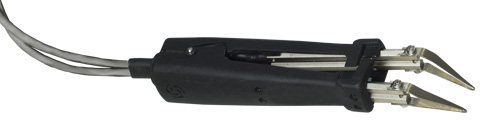

ДИП-65 Двухконтурный импульсный пинцет для монтажа керамических компонентов

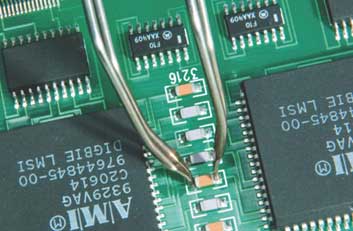

Как известно, компоненты, выполненные на керамической подложке очень чувствительны к резким перепадам температур. Прикосновение горячего паяльника без предварительного подогрева компонента может быть для них губительным. Обычно для решения этой проблемы используют термостол для подогрева плат или выполняют пайку горячим воздухом. В ряде случаев намного удобнее воспользоваться двухконтурным импульсным термопинцетом (рис.3). Монтажник берет холодным инструментом компонент, устанавливает его на предварительно облуженные или покрытые паяльной пастой контактные площадки на плате, нажимает педаль, и инструмент вместе с компонентом плавно нагреваются до температуры пайки. При этом время пайки и мощность, определяющая скорость нагрева, предварительно задаются монтажником и могут быть сохранены в памяти системы. Таким же способом можно выполнить неповреждающий демонтаж компонента.

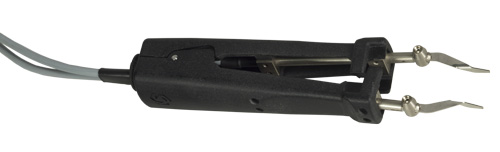

ОИП-90 Одноконтурный импульсный пинцет для распайки кабеляв

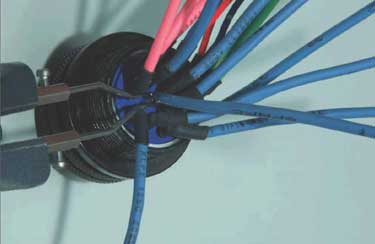

На первый взгляд очень простая операция распайки кабеля на разъем также требует специализированного инструмента. Если эту работу выполнять обычным паяльником, то существует риск повреждения изоляции соседних проводов горячим инструментом. Гораздо быстрее и надежнее воспользоваться одноконтурным пинцетом. Во время пайки ток проходит непосредственно через вывод разъема, нагревая его. При этом наконечники пинцета остаются чуть теплыми, что гарантирует безопасную работу инструмента для соседних проводов.

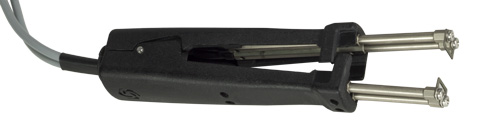

ИС-70 термоимпульсный съемник изоляции


Традиционно для этой операции используются так называемые «обжигалки» - инструмент с раскаленной до красна нихромовой петлей на конце. Однако эта технология не только не оптимальна, но и вредна для провода и персонала. При контакте раскаленного нихрома с виниловой изоляцией выделяется хлор и еще целый букет вредных веществ. Кроме того, при этом перегревается медная жила провода, что вызывает ее окисление и усложняет последующую пайку. Особо эта проблема проявляется при зачистке провода с термостойкой фторопластовой изоляцией типа МГТФ. Между тем существует импульсный съемник изоляции, ножи которого нагреваются лишь немного выше температуры плавления изоляции, не вызывая горения материала и задымления, а также не перегревая медную жилу.

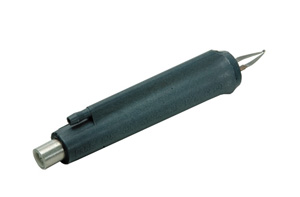

LF15 импульсный паяльник для термочувствительных компонентов

Импульсный паяльник применяется в тех случаях, когда по каким-либо причинам нагрев точки пайки требуется выполнять с заданной скоростью от комнатной температуры. Это необходимо, например, при работе с ферритовыми деталями, когда нужно минимизировать их нагрев. Также это важно, например, при восстановлении печатных проводников, где недопустим перегрев полоски из фольги и т.д. Паяльник имеет сменные наконечники различных форм и размеров, и может использоваться не только для пайки, но и, например, для термического удаления защитных покрытий.

Для выполнения каждой операции, будь то пайка или зачистка проводов, в режиме «таймер» монтажник задает мощность, определяющую скорость нагрева инструмента и длительность импульса – время, в течение которого подается питание на инструмент. Эти параметры однажды подбираются опытным путем, а затем сохраняются в памяти системы. Как только монтажнику потребуется когда-либо повторить операцию, он может восстановить ее настройки простым нажатием кнопки.

Многоступенчатый нагрев

В тех случаях, когда необходимо осуществить ступенчатый нагрев, например, при монтаже на паяльную пасту, можно воспользоваться режимом «программа». Это позволяет оператору в течение одного цикла пайки через определенные интервалы времени автоматически менять уровень мощности. Получается некое подобие термопрофиля, с той лишь разницей, что в каждой зоне задается не температура, а скорость нагрева. Число зон с разным уровнем мощности можно выбрать в диапазоне от двух до семи.
