ОПТИЧЕСКИЕ СИСТЕМЫ  ВИЗУАЛЬНОГО  КОНТРОЛЯ

Скачать Каталог Optilia (PDF)

Видеомикроскопы высокого разрешения для визуального контроля

Optilia Flexia

Flexia BGA

Программа Optilia OptiPix

Видеосистемы для визуального контроля Optilia

Ведущий европейский производитель промышленных видеосистем - шведская компания Optilia – выпускает системы визуального контроля и мониторинга процессов на основе видеомикроскопов серии W10-HD и мобильных видеомикроскопов Flexia, а также ряд устройств, построенных на их базе, позволяющих выполнять качественный визуальный контроль пайки SMD и BGA - компонентов, инспектировать труднодоступные компоненты, контролировать процессы, вести документирование, а также осуществлять бесконтактные измерения.

вверх страницыВидеомикроскопы высокого разрешения для визуального контроля




M30x-HD Видеомикроскоп

  • Четкая картинка 720p
  • Оптическое увеличение 30х с быстрым автофокусом
  • Самый бюджетный комплект
  • Опционально ESD исполнение и модернизация до Full HD 1080p

W30x-HD Видеомикроскоп

  • Высокое разрешение 1080p
  • Оптическое увеличение 30х с точным автофокусом
  • Модульный дизайн
  • Оптимальная система для визуального контроля качества и измерений

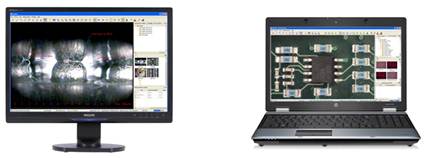

Подключение видеомикроскопа к полноформатному монитору высокого разрешения (Full HD 1920х1080) позволяет получить картинку изумительного качества с высоким разрешением, контрастом и цветопередачей в реальном времени.

Примеры изображений с видеомикроскопа




Видеомикроскоп не заставляет оператора напрягать зрение, позволяет расслабить шею, спину и плечи. Во время работы пользователь находится в максимально удобном положении и просто наблюдает картинку на мониторе, что делает его работу не столь утомляющей, как при работе с традиционными микроскопами. Обычные оптические микроскопы позволяют получить изображение с высоким увеличением, но они не столь эргономичны.

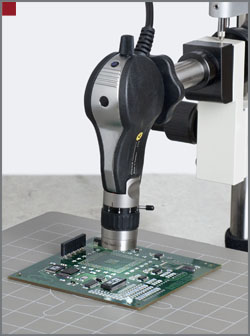

Система визуального контроля, дополненная штативом и координатным столом Optilia, позволяет вести детальный контроль рабочей зоны большой площади и рассмотреть объект исследования под различными углами и с различных расстояний.

Сравнение видеомикроскопа Optilia с традиционными стереоскопическими микроскопами

Параметр
Optilia
Стереоскопический микроскоп
Функциональные качества
Эргономика Отлично Плохо
Диапазон фокусных расстояний
Отлично Хорошо
Охватываемая площадь объекта
Отлично Хорошо
Гибкость настроек
Отлично Хорошо
Глубина резкости
Хорошо Отлично
Области применения
Визуальный контроль
Отлично Отлично
Запись видео
Отлично -
Документирование результата Отлично -
Ремонт/восстановление Хорошо Хорошо
Монтажные работы Хорошо Хорошо

Управление параметрами изображения, такими как яркость, контраст, фокус, диафрагма, четкость, цветность и некоторыми другими, происходит автоматически. Однако оно может осуществляться вручную при помощи программного обеспечения или удобного джойстика многофункционального устройства управления. Во втором случае использование компьютера не обязательно.

При изготовлении видеомикроскопов Optilia используются высококачественные компоненты, детали выполнены нержавеющей стали и анодированного алюминия. Прибор разработан в соответствии с самыми высокими требованиями производителей электроники в отношении качества изображения, универсальности, быстродействия и цены. Прочный алюминиевый корпус делает систему подходящей для установки на предприятиях, ремонтных мастерских, а так же в лабораториях.


Технические характеристики
Модель
M30xEasyView M30xFreeSight W30x EasyView
W30x FreeSight
Формат HD 720p (1280х720) 720p (1280х720) 1080p (1920х1080), 720p 1080p (1920х1080), 720p
Матрица 1/4’ CMOS ~1.4 Мпкс 1/4’ CMOS ~1.4 Мпкс 1/2.8’ CMOS ~3.2 Мпкс 1/2.8’ CMOS ~3.2 Мпкс
Оптический зум
30x
30x 30х 30х
Максимальное увеличение (с линзой +10) на 24’ мониторе ~149x при 1080p(опция)
~192x при 720p
~149x при 1080p(опция)
~192x при 720p
~149x при 1080p
~217x при 720p
~149x при 1080p
~217x при 720p
Рабочее расстояние до объекта (мм) без линз
210-240 350-500 190-245 350-500
Лазерный указатель Нет Нет Да Да
Скорость автофокуса Очень быстро Очень быстро Нормально
Очень быстро при 720p
Нормально
Очень быстро при 720p
Настройки Зум, яркость, фокус, наложение, стоп-кадр Зум, яркость, фокус, наложение, стоп-кадр Зум, яркость, фокус, диафрагма, выдержка, наложение, стоп-кадр Зум, яркость, фокус, диафрагма, выдержка, наложение, стоп-кадр
Управление Пульт с кнопками Пульт с кнопками Пульт с джойстиком или через ПК
Пульт с джойстиком или через ПК

Комплекты систем визуального контроля на основе камер высокого разрешения

Артикул
Подробности
1 OP-109 011 M30x-HD EasyView, видеомикроскоп высокого разрешения со штативом и пультом управления

В комплекте:
HD-камера 720p с переменным увеличением до 20x, фокусное расстояние 245мм
Пульт управления камерой
Настольный штатив с одиночной штангой
Блок питания с разъемом MiniDin
Руководство пользователя
E Антистатический корпус ESD
- M Корпус с герметизацией IP64
- F Модернизация до Full HD с разрешением 1080p (1920x1080) 60к/с
- L Модернизация Лазерный указатель
- OP-109 012 Модернизация до FreeSight, фокусное расстояние 500мм
- OP-109 012 Модернизация программы обработки изображения Cross-line & Zoom Display и 2 ячейки памяти
2 OP-209 003 W30x-HD EasyView, видеомикроскоп с лазерным указателем, штатив и пульт управления с джойстиком
  В комплекте:
Full HD камера 1080i с переменным увеличением до 30x , лазерный указатель, фокусное расстояние до 245мм
Пульт управления камерой с джойстиком
Штатив с двойной штангой
Блок питания 5/12В, 30Вт с разъемом MiniDin
Руководство пользователя
- E Антистатический корпус ESD
- M Корпус с герметизацией
- OP-209 012 Модернизация до FreeSight, фркусное расстояние 500мм
- OP-209 032 Модернизация программы обработки изображения Cross-line & Zoom Display и 2 ячейки памяти

Аксессуары для видеомикроскопов высокого разрешения

Параметр
Optilia
Стереоскопический микроскоп
OP-006 500 Плавающий координатный стол, ESD Антистатический
OP-006 501 Плавающий координатный стол, ESD Антистатический с электромагнитным стопором Координатный стол
Блок питания 5/12В, 30Вт с разъемом MiniDin
OP-006 502 Поворотный столик, антистатический
OP-006 702 Поворотный столик с электромагнитным стопором, антистатический
OP-009 304 Линза-насадка +2 диоптрии (f=500мм)
OP-009 305 Линза-насадка +5 диоптрий (f=200мм)
OP-009 308 Линза-насадка +10 диоптрий (f=100мм)
OP-006 368 Подсветка на белых светодиодах, 80 LED, сегментная, РР 120-500мм
Кольцевая подсветка 80 LED, сегментная
Блок управления сегментной подсветкой и изменением яркости
Блок питания
OP-006 385 Подсветка на белых светодиодах, 40 LED, сегментная, РР 60-120мм
Кольцевая подсветка 40 LED, сегментная
Блок управления сегментной подсветкой и изменением яркости
Блок питания
OP-006 309 Карта видеозахвата PCI-Express, с ПО OptiPix Lite, отображение, сохранение изображений и бесконтактные измерения
Карта видеозахвата PCI-Express
Установочный CD-диск с драйвером и программой
Программа OptiPix Lite
  OP-009 035 Комплект управления камерой с ПК (USB и RS-232)
Диск с программым обеспечением управления HD-камерами
Кабель для подключения к ПК
Конвертер с USB на RS-232
Руководство пользователя

вверх страницыКомпактные многофункциональные видеомикроскопы Flexia




Видеомикроскоп Flexia представляет собой компактную видеокамеру высокого разрешения, выполненную в виде эргономичной рукоятки. Быстро заменяемые объективы оснащены круговой светодиодной подсветкой, создающей бестеневой эффект. Благодаря применению светодиодов с чистым белым свечением, система обеспечивает великолепную цветопередачу. Видеомикроскопы Flexia могут быть укомплектованы макро зум- объективом с увеличением до 100х или объективами с фиксированным увеличением 100х, 170х, 250х и 500х. Аналоговая версия микроскопа Flexia DA может быть подключена к любому монитору с видео входом (PAL) или к VGA - монитору через соответствующий конвертор. Цифровая модель Flexia DD подключается к компьютеру через USB- порт.

В отличие от традиционного микроскопа, под который нужно ставить объект изучения, видеомикроскоп может быть сам поднесен в любую точку объекта. Это дает уникальную возможность инспектировать, например, электронные модули в их рабочем положение без демонтажа. При этом, можно не волноваться за чувствительные к электростатике компоненты: микроскопы Flexia поставляются в антистатическом исполнении в соответствие с европейскими стандартами EN 100 015-01 и IEC 61340-5-1/2. Для предотвращения дрожания микроскопа в руке большинство объективов оснащены телескопическим штоком, на который можно опереть прибор, как на микроштатив.


При визуальном контроле плоских объектов, например печатных проводников, отверстий с металлизацией и т.п. удобно воспользоваться дефлектором - специальным стеклянным колпачком- рассеивателем на объективе. Дефлектор прижимается непосредственно к поверхности объекта, а его размеры подобраны так, что эта поверхность оказывается всегда в фокусе. Для случая, когда все- таки удобнее пользоваться стационарным штативом, ко всем моделям Flexia предлагаются штативы с фокусировкой различных конструкций.

Цифровой видеомикроскоп Flexia DD (DDHM) позволяет не только получить высококачественное изображение объекта, но и сохранить его в виде цифровой фотографии или видеоролика. Напомним, что при использовании соответствующего объектива максимальное увеличение видеомикроскопа может быть до 500х.

Примеры изображений, сделанных при помощи Optilia Flexia




Благодаря специальному ПО "Optipix" видеомикроскоп позволяет анализировать изображение объекта. В частности, можно выполнять микроизмерения по трем координатам, не прикасаясь к предмету. При этом форма объекта не имеет значения: это может быть печатный проводник, контактная площадка, переходное отверстие или шарик BGA. Все эти объекты могут находиться в любом месте на плате, в том числе в местах, недоступном для традиционных измерительных инструментов. Результаты измерений остаются на изображении в виде стрелок и цифр и таким образом удобно документируются.

Flexia обеспечивает высококачественную цифровую картинку на Вашем компьютере с точной цветопередачей и широкой шкалой коэффициентов увеличения. Видеомикроскоп разработан для оптического контроля, бесконтактных измерений, фото и видео записи объектов, труднодоступных для традиционных микроскопов.

Применение

  • Визуальный контроль электронных модулей, компонентов, паяных соединений. Контроль точных механических узлов и деталей
  • Поиск микротрещин в авидеталях, двигателях, турбинах и т.п.
  • Контроль режущих кромок и износа в металлообрабатывающего инструмента. Проверка кабелей и наконечников
  • Контроль волокон в текстильной промышленности
  • Диагностика сварных швов
  • Исследования в биологии
  • Судебная экспертиза
  • Архивирование изображений
  • Бесконтактные измерения
  • Презентации микропроцессов в реальном времени

Штатный макро-зум объектив оснащен круговой светодиодной подсветкой и опорным телескопическим штоком, который полностью устраняет дрожание руки и позволяет плавно "наезжать" на объект. При использовании объективов с фиксированным увеличением х100, х170, х250 и х500 можно воспользоваться рассеивателем, позволяющим установить микроскоп вплотную к объекту, что очень удобно, например, при инспекции металлизированных отверстий в печатных платах.

Модельный ряд Flexia представлен несколькими видеомикроскопами, различающимися штатными объективами и интерфейсами.
Все видеомикроскопы имеют антистатическое исполнение (EN 100 015-01, IEC 61340-5-1, IEC 61340-5-2).



Технические характеристики видеоголовок микроскопов Flexia
Flexia DA Аналоговый (PAL)
Матрица 1/4” CCD твердотельная цветная матрица
Эффективных пикселей 752Вx582Ш пикселя (437 664 пикселя)
Выходной видеосигнал Композитный PAL, 1 V t-t/75 Oм
Горизонтальное разрешение 520 ТВ линий
Частота развертки 50 Гц
Подсветка Встроенная подсветка с регулятором яркости, 12 белых светодиодов с поляризатором или без поляризатора
Оптика Переменный объектив от 1 до100x. 100x, 170x, 250x и 500x фиксированные объективы
Условия хранения -20° – +60° C, Макс 98% ОВ, без конденсации
Условия эксплуатации 0° – +45° C, Макс 95% ОВ, без конденсации
Питание 5.0В пост тока, 450 мА, отдельный блок питания
Размеры(без объектива) 100x55x36 мм (ДxВxШ)
Размеры (с объективом 20-50x) 145x55x36 мм (ДxВxШ)
Масса (без объектива) 290г Макс
Масса (с объективом 20-50x) 350г Макс
Flexia DD Цифровой (USB)
Матрица 1/3.2” N-MOS твердотельная цветная матрица
Эффективных пикселей 2592Вx1944Ш пикселей (5.0 MP)
Размер пикселя 2.8µм(В)x2.8µм(Ш)
Интерфейс Последовательная шина USB2.0
Драйверы Совместимые с MS-windows Direct Show
Частота кадров Максимум 5.6 к/с при разрешении 2592x1944, 13.2 к\с при 1920x1080
Развертка Прогрессивная (последовательная)
Настройки изображения Контрастность, гамма, насыщенность, экспозиция (автоматическое или ручное усиление и выдержка), баланс белого
Подсветка Аналогично Flexia Аналоговый (PAL)
Оптика Переменный объектив от 1 до100x. 100x, 170x, 250x и 500x фиксированные объективы
Программное обеспечение OptiPix Lite просмотр, сохранение изображения и базовые измерения
Условия хранения 20° – +60° C, Макс 98% ОВ, без конденсации
Условия эксплуатации 0° – +45° C, Макс 95% ОВ, без конденсации
Питание
5.0В пост тока, 450 мА через USB порт

Размеры и масса

Аналогично Flexia Аналоговый (PAL)

Руководство по выбору объективов и подсветки для видеомикроскопов Optilia Flexia
Оптические характеристики объективов Optilia Flexia

Комплекты видеомикроскопов на основе Optilia Flexia

Артикул Наименование
OP-019 195
W10x-HD, Система визуального контроля
Flexia DDHM, цифровой видеомикроскоп, антистатическая защита, Переменный объектив 1-100x со светодиодной подсветкой, Алюминиевый транспортировочный кейс, OptiPix Lite
OP-019 193
W20x-HD, Система визуального контроля
Flexia DD, цифровой видеомикроскоп, антистатическая защита, Переменный объектив 1-100x со светодиодной подсветкой, Алюминиевый транспортировочный кейс, OptiPix Lite
OP-019 166
W10x-HD, Система визуального контроля
Flexia DAHM, аналоговый видеомикроскоп, антистатическая защита, Переменный объектив 1-100x со светодиодной подсветкой, Алюминиевый транспортировочный кейс
OP-019 003
W20x-HD, Система визуального контроля
Flexia DA, аналоговый видеомикроскоп, антистатическая защита, Переменный объектив 1-100x со светодиодной подсветкой, Алюминиевый транспортировочный кейс

Аксессуары для видеомикроскопов Optilia Flexia

Артикул Наименование
OP-019 197
Камера Flexia DDHM
Камера Flexia DDHM, объектив 100x, антистатич., OptiPix Lite
OP-019 191
Камера Flexia DD
Камера Flexia DD, объектив 100x, антистатич., OptiPix Lite
OP-019 152
Камера Flexia DAHM
Камера Flexia DAHM, объектив 100x, антистатич.
OP-019 001
Камера Flexia DA
Камера Flexia DA, объектив 100x, антистатич.
OP-019 407
Переменный объектив 1-100
Переменный объектив 1-100x со встроенной светодиодной подсветкой
OP-019 408
Переменный объектив 20-50
Переменный объектив 20-50x с поляризованной подсветкой
OP-019 110
Переменный объектив 8-80
Переменный объектив 8-80x со встроенной светодиодной подсветкой
OP-019 400
Постоянный объектив 100x
Постоянный объектив 100x
OP-019 113
Постоянный объектив 170x
Постоянный объектив 170x
OP-019 114
Постоянный объектив 250x
Постоянный объектив 250x
OP-019 116
Постоянный объектив 500x
Постоянный объектив 500x
OP-019 111
Кольцевая подсветка для фиксированных объективов 100x и 170x
Кольцевая подсветка для фиксированных объективов 100x и 170x
OP-006 205
Подсветка с рассеивателем для фиксированного объектива 250x
Подсветка с рассеивателем для фиксированного объектива 250x
OP-006 206
Подсветка с рассеивателем для фиксированного объектива 500x
Подсветка с рассеивателем для фиксированного объектива 500x
OP-006 203
Рассеиватель для объектива 100x
Рассеиватель для объектива 100x
OP-006 204
Рассеиватель для объектива 170x
Рассеиватель для объектива 170x
OP-006 590
Дополнительная подсветка Flexia
Дополнительная подсветка Flexia (12 сверхъярких светодиодов)
OP-006 120
ПО OptiPix Lite
ПО OptiPix Lite, просмотр и документирование изображений, базовый набор инструментов для измерений
OP-006 119
ПО Optipix Full
ПО Optipix Full, просмотр и документирование изображений, расширенный набор инструментов для измерений, калибровочная линейка
OP-006 121
ПО Optipix Full
ПО Optipix Full, просмотр и документирование изображений, модуль баз данных, расширенный набор инструментов для измерений, калибровочная линейка
OP-006 122
Optipix Full с измерениями XYZ
Optipix Full с измерениями XYZ и модулем баз данных с калибровочной микрометрической линейкой
OP-006 146
Калибровочная микрометрическая линейка для объектива BGA
Калибровочная микрометрическая линейка для объектива BGA
OP-006 147
Калибровочная микрометрическая линейка
Калибровочная микрометрическая линейка
OP-006 200
Фокусировочный штатив, точная/грубая настройка, увеличенное основание, антистатическая защита
Фокусировочный штатив, точная/грубая настройка, увеличенное основание, антистатическая защита
OP-006 269
Фокусировочный штатив
Фокусировочный штатив, точная/грубая настройка, антистатическая защита
OP-006 048
Фокусировочный штатив
Фокусировочный штатив, квадратное основание, антистатическая защита
OP-006 267
Фокусировочный штатив
Фокусировочный штатив, точная/грубая настройка, круглое основание, антистатическая защита
OP-006 049
Фокусировочный штатив
Фокусировочный штатив, круглое основание, антистатическая защита
OP-006 003
Штатив
Штатив, круглое основание
OP-006 109
Высокоточный координатный стол, диапазон 25x25мм (50x50мм по запросу), микрометрические винты. Антистатическая защита
OP-006 500
Плавающий координатный стол, ESD Антистатический
OP-006 501
Плавающий координатный стол, ESD Антистатический с электромагнитным стопором
OP-006 600 Комплект для измерения высоты, Цифровой индикатор высоты (деление 0,001мм, точность 0,003мм), Кронштейн для штатива, Фиксированный объектив 500x, Подсветка с рассеивателем для 500x
OP-006 006
Мягкая сумка
Мягкая сумка, Большой размер
OP-006 007
Мягкая сумка
Мягкая сумка, Малый размер

вверх страницы Визуальный контроль BGA


Система визуального контроля Flexia BGA

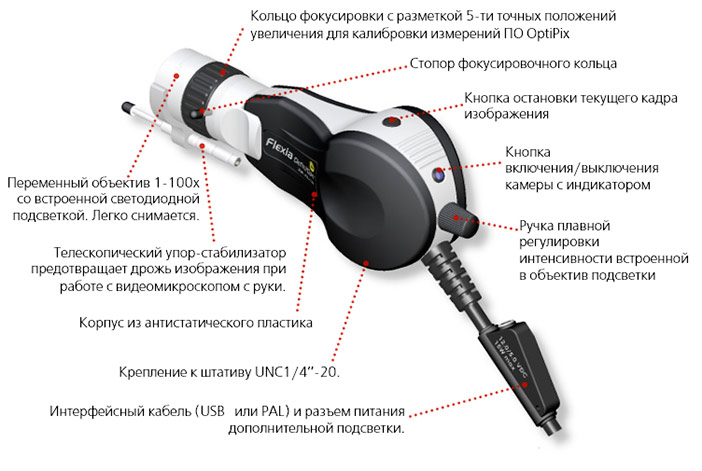

Видеомикроскопы Flexia - один из самых эффективных и экономичных инструментов контроля пайки BGA-компонентов. При замене объектива на оптическую головку с боковым зрением микроскоп превращается в эргономичный эндоскоп, который можно использовать, удерживая его в руке или закрепив на штативе.

Оптическая микроголовка системы Flexia BGA настолько миниатюрна, что позволяет работать на платах с очень плотным монтажом, где расстояние между компонентами не превышает 1мм, а просвет под корпусом BGA - всего 0,05мм. Головка снабжена встроенной системой подсветки. Кроме того, при контроле BGA, как правило, вместе с эндоскопом используется оптоволоконный фонарь, обеспечивающий фоновую подсветку.

В отличие от всех выпускаемых в мире эндоскопов для BGA-компонентов, только Flexia может работать "с руки" и таким образом применяться для контроля модулей непосредственно в электронных изделиях. При этом, качество изображения настолько высокое, что по форме шариков можно точно оценить работу термопрофиля и обнаружить возможные дефекты пайки. Контроль BGA можно сделать еще более эффективным, если использовать ПО "Optipix", позволяющее выполнять анализ дефектов и бесконтактные измерения.


Система Flexia BGA представляет собой антистатическую видеокамеру высокого разрешения с оптической головкой бокового зрения. Устройство дает четкое изображение шариковых выводов крайнего ряда BGA, а также частичное изображение до 10 внутренних рядов. При этом зазор под корпусом BGA может быть всего 0,05мм, а расстояние между компонентами 1,5мм для стандартной оптической головки или 1.0 мм – для микроголовки. В системе предусмотрена встроенная в оптическую головку бестеневая подсветка, а также фоновая подсветка. Источником света в обоих случаях являются светодиоды с чистым белым спектром, что обеспечивает идеальную цветопередачу.

Flexia BGA является более доступной но не менее эффективной альтернативой рентгеновских систем контроля. Также как традиционные рентгеновские системы, Flexia BGA позволяет оператору оценить форму шариковых выводов, обнаружить замыкания, остатки флюсы, микротрещины, качество поверхности, загрязнения, и другие возможные дефекты пайки BGA - корпусов.

Система визуального контроля Flexia BGA


При визуальном контроле плоских объектов, например печатных проводников, отверстий с металлизацией и т.п. удобно воспользоваться дефлектором - специальным стеклянным колпачком- рассеивателем на объективе. Дефлектор прижимается непосредственно к поверхности объекта, а его размеры подобраны так, что эта поверхность оказывается всегда в фокусе. Для случая, когда все- таки удобнее пользоваться стационарным штативом, ко всем моделям Flexia предлагаются штативы с фокусировкой различных конструкций.

Цифровой видеомикроскоп Flexia DD (DDHM) позволяет не только получить высококачественное изображение объекта, но и сохранить его в виде цифровой фотографии или видеоролика. Напомним, что при использовании соответствующего объектива максимальное увеличение видеомикроскопа может быть до 500х.

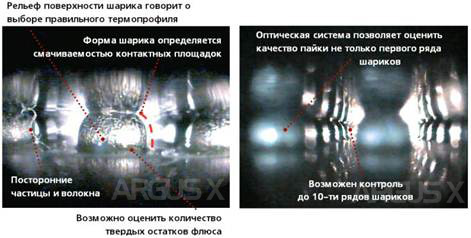

Типовые дефекты, диагностируемые оптическими системами визуального контроля Flexia BGA


Слияние _____ Перемычка _____  Трещины
Деформация _____ Загрязнение _____   Непропай

Сравнение возможностей оптического визуального контроля и контроля при помощи рентгена установки BGA.

Дефекты
Рентген
Оптический
Позиционирования
+
+
Перемычки
+
+
Пустоты в припое
+
Холодная пайка
*
+
Неверный термопрофиль
*
+
Остатки флюса
+
Загрязнения
+
Поверхность шарика
+
+= Возможно
* = Возможно для опытного оператора




Flexia BGA отображает точную картину шариковых выводов BGA, mBGA, CSP and Flip-Chip – компонентов, через узкий зазор между компонентом и платой от 0.05мм с возможностью просмотра до 10 рядов в глубину.

Видеомикроскопы Flexia разработаны в соответствии с требованиями современного производства к многофункциональности, качеству изображения и ценовой доступности. Камеры Flexia имеют антистатическое исполнение и отвечают EN и IEC - стандартам.

Установка и настройка Flexia BGA занимает всего несколько минут. Система Flexia BGA снабжена мощным ПО для работы с цифровыми изображениями “Optilia OptiPix”. Заменив объектив BGA на макро-зум объектив прямого зрения вы получаете высококлассный видеомикроскоп высокого разрешения для визуального контроля печатных плат, пайки, разъемов, маркировки, компонентов и многого другого.


Технические характеристики
Optilia Flexia BGA
Графическая матрица Цветная 1/3'' CMOS, ~ 2 мегапикселя (1600х1200) USB 2.0
Увеличение, головка BGA ~150х – 3х со стандартным видеомикроскопом (250х-2х для Flexia HM)
Фокусное расстояние, головка BGA ~0.5–150мм со стандартным видеомикроскопом (0.8-8мм для Flexia HM)
Поле зрения, головка BGA ~2-100мм со стандартным видеомикроскопом (1.3-8мм для Flexia HM)
Зазор между компонентами, головка BGA ~1.2-2.2мм, в зависимости от высоты компонентов
Увеличение, микроголовка BGA ~200х – 20х со стандартным видеомикроскопом (220х-2х для Flexia HM)
Фокусное расстояние, микроголовка BGA ~0.8–30мм со стандартным видеомикроскопом (1-8мм для Flexia HM)
Поле зрения, микроголовка BGA ~1.5-15мм со стандартным видеомикроскопом (1.4-8мм для Flexia HM)
Зазор между компонентами, микроголовка BGA ~1.0-1.5мм, в зависимости от высоты компонентов
Встроенная фронтальная подсветка Долговечная на белых светодиодах, микропризмы
Встроенная фоновая подсветка Микропризма с долговечными сверхъяркими светодиодами
Дополнительная фоновая подсветка Оптоволоконный фонарь со сверхъяркими долговечными светодиодами
Условия хранения -10° – +60° C, макс 98% ОВ, без конденсации
Условия эксплуатации 0° – +45° C,макс 95% ОВ, без конденсации
Питание Постоянный ток 5В, через USB 2.0
Размеры, масса 165х50x36мм, макс 200г
Размеры, масса фокусировочного штатива 240х240x230мм, макс 2.4кг
Размеры, масса штатива оптовол. фонаря 110х250x215мм, макс 1.6г

Комплекты Flexia BGA

Артикул Наименование
OP-019 185
Цифровая система визуального контроля BGA Optilia, мобильная
Цифровая система визуального контроля BGA Optilia, расширенная, антистатическое исполнение
В комплекте:
  • Видеомикроскоп Flexia Definition 5MP, объектив 100x, антитатический
  • Объектив бокового зрения для BGA стандартный
  • OptiPix Lite, просмотр и сохранение изображения, базовый набор измерений
  • Настольная подставка для видеомикроскопов Optilia
  • Установочный CD диск, руководство пользователя и др.
OP-019 155
Цифровая система визуального контроля BGA Optilia, расширенная
Алюминиевый транспортировочный кейс
Система визуального контроля Optilia BGA, стандартная, антистатическое исполнение
В комплекте:
  • Видеомикроскоп Flexia Definition 5MP, объектив 100x, антитатический
  • Объектив бокового зрения для BGA Мини
  • 1-100x переменный объектив со встроенной светодиодной подсветкой
  • Круговая светодиодная подсветка для объектива 100x
  • Световой фонарь, белые светодиоды с регулировкой яркости и БП
  • Штатив для светового фонаря
  • ПО OptiPix Lite, просмотр и сохранение изображения, базовый набор измерений
  • Фокусировочный штатив, грубая\точная регулировка, антистатический
  • Установочный CD диск, руководство пользователя и друге документы
  • Алюминиевый транспортировочный кейс, 380x295x80 одноуровневый
OP-019 156
Цифровая система визуального контроля BGA Optilia, расширенная
Алюминиевый транспортировочный кейс
Система визуального контроля Optilia BGA L, расширенная, антистатическое исполнение
В комплекте:
  • Видеомикроскоп Flexia Definition 5MP HM, объектив 100x, антитатический
  • Объектив бокового зрения для BGA с головкой Микро (чёрный)
  • Головка бокового зрения для BGA Мини
  • Фоновая LED подсветка для BGA с микропризмой на кронштейне
  • Световой фонарь, белые светодиоды с регулировкой яркости и БП
  • Штатив для светового фонаря
  • 1-100x переменный объектив со встроенной светодиодной подсветкой
  • Круговая светодиодная подсветка для объектива 100x
  • ПО Optipix Full, просмотр и документирование изображений, база данных, расширенный набор инструментов для измерений, калибровочная линейка для BGA
  • Фокусировочный штатив, грубая\точная регулировка, антистатический
  • Высокоточный координатный стол, диапазон 25x25мм, микрометрические винты, антистатическая защита.
  • Установочный CD диск, руководство пользователя и друге документы
  • Годовая поддержка и сервис ПО Optipix (1 год)
  • Алюминиевый транспортировочный кейс, 380x295x80 одноуровневый
OP-019 256
Цифровая система визуального контроля BGA Optilia, оптимальная
Система визуального контроля Optilia BGA XL, максимальная, антистатическое исполнение
В комплекте:
  • Видеомикроскоп Flexia Definition 5MP HM, объектив 100x, антитатический
  • Объектив бокового зрения для BGA с головкой Микро (чёрный)
  • Головка бокового зрения для BGA Мини
  • Фоновая LED подсветка для BGA с микропризмой на кронштейне
  • Световой фонарь, белые светодиоды с регулировкой яркости и БП
  • Штатив для светового фонаря с удлиненной штангой
  • 1-100x переменный объектив со встроенной светодиодной подсветкой
  • Круговая светодиодная подсветка для объектива 100x
  • ПО Optipix Full, просмотр и документирование изображений, база данных, расширенный набор инструментов для измерений, калибровочная линейка для BGA
  • Фокусировочный штатив большого размера, грубая\точная регулировка, антистатический
  • Высокоточный координатный стол, диапазон 25x25мм, микрометрические винты, антистатическая защита.
  • Держатель платы, антистатический
  • Установочный CD диск, руководство пользователя и друге документы
  • Годовая поддержка и сервис ПО Optipix (1 год)
  • Алюминиевый транспортировочный кейс, 380x295x80 одноуровневый

Аксессуары Flexia BGA

Артикул Наименование
OP-006 570

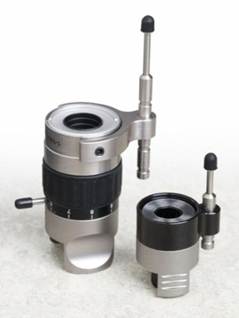

Объектив бокового зрения BGA с оптической микроголовкой
Объектив бокового зрения BGA с оптической ультра микроголовкой
OP-006 560
Объектив бокового зрения BGA с оптической микроголовкой
Объектив бокового зрения BGA с оптической микроголовкой
OP-006 550
Объектив бокового зрения BGA с оптической головкой
Объектив бокового зрения BGA с оптической головкой
OP-006 571
Объектив бокового зрения BGA с оптической головкой
Оптическая ультра микроголовка для объектива BGA(запасная часть)
OP-006 561
Объектив бокового зрения BGA с оптической головкой
Оптическая микроголовка для объектива BGA (запасная часть)
OP-006 551
Объектив бокового зрения BGA с оптической головкой
Оптическая головка для объектива BGA (запасная часть)
OP-006 119
ПО Optipix Full
ПО Optipix Full, просмотр и документирование изображений, расширенный набор инструментов для измерений, калибровочная линейка 0.1мм
CD диск с программным обеспечением
Калибровочная линейка с ценой деления 0,1мм, 10мм
USB ключ лицензии ПО
Номер лицензии, Руководство пользователя
OP-006 420
Фоновая подсветка для BGA, на кронштейне
Фоновая подсветка для BGA, на кронштейне
OP-006 180
Световой фонарь
Световой фонарь, белые светодиоды с регулировкой яркости, с блоком питания
OP-006 610
Световой фонарь
Световой фонарь, белые светодиоды с регулировкой яркости
OP-006 280
Световой фонарь

Блок питания для светового фонаря
DC-adapter
Блок питания 5/12В, 30Вт с разъемом MiniDin

OP-006 418
Световой фонарь
Оптоволоконная насадка для светового фонаря (64 волокна RevC)
OP-006 414
Световой фонарь
Оптоволоконная насадка, D3.1x50мм (48 & 64 волокна, RevB)
OP-006 109
Высокоточный координатный стол
Высокоточный координатный стол, диапазон 25x25мм, микрометрические винты. Антистатическая защита.
OP-006 135
Штатив для светового фонаря
Штатив для светового фонаря

вверх страницы Программа для видеомикроскопов Optilia OptiPix


Бесконтактные измерения Optilia Optipix

Optilia OptiPix – это ПО для просмотра, записи и архивирования изображений с мощным пакетом инструментов для бесконтактных измерений размеров объектов. OptiPix в совокупности с видеомикроскопами Optilia – это простой в использовании и в то же время функциональный и эффективный инструмент для контроля качества, проектирования и научных исследований.
Технологии этого программного обеспечения в значительной степени автоматизируют задачи контроля качества и измерений, имея высокую степень точности.

Программа легко интегрируется в системы с DirectShow совместимыми видеомикроскопами, камерами и устройствами видеозахвата, увеличивая эффективность и точность анализа и измерений. ПО OptiPix отлично зарекомендовало себя на малых и крупных предприятиях по всему миру. Эта программа поможет вам идти в ногу с быстро развивающимися цифровыми технологиями.



Системные требования
Компьютер Intel Core 2 Duo 2.5ГГц или выше
Рекомендуемые платформы

ПК: HP PRO 3120 MT, Win7P или подобный
Ноутбук: HP ProBook 6545b 15.6” WXGA или подобный

Операционная система Windows XP PRO, Windows 7 PRO
(32 или 64 bit)
Память 512 MB RAM или больше
Рекомендуется: 2 GB
Жесткий диск Минимум: 10 GB свободного места
Рекомендуется: 100 GB свободного места
Дисплей XGA (разрешение 1024x768 и 32 Bbp цвет)
Рекомендуется: разрешение 1920 x 1200 и 32 Bpp цвет
Графическая карта
Совместимая с Direct X для снижения нагрузки на CPU. Рекомендуется избегать использования интегрированных графических ускорителей.
Другое Два порта USB2.или Один слот PCI express x1

Отличия версий ПО Optipix Full и Lite

Функции и инструменты OptiPix
Full
Lite

Файл
  • Для медицины и промышленности
    OptiPix предлагает решения для медицины, промышленности и исследований. В программе OptiPix вы работаете с изображением в реальном времени. Картинка может быть в любой момент легко остановлена при помощи функции стоп-кадра нажатием всего на одну клавишу.

  • Подключение оборудования
    OptiPix интегрируется со всеми видеомикроскопами визуального контроля Optilia. В дополнение, OptiPix совместима с любыми устройствами DirectShow.

  • Простота использования
    Все программы OptiPix работают с любыми устройствами видеозахвата и камерами, совместимыми с DirectShow. Изображения можно легко изменить, а так же провести измерения. Большое количество изображений сохраняется в удобной базе данных, из которой их можно быстро экспортировать.

  • Калибровка
    OptiPix имеет ряд предварительных калибровок для микроскопов Optilia, а так же простой в использовании мастер калибровки.


  • Инструменты измерений
    На замороженных изображениях возможно произвести измерения длины, радиуса, длины кривой, площади, параметров многоугольника и углов, результаты автоматически сохранятся на изображении.

  • Пометки
    Пользователь может расставить на изображении текстовые заметки, линии, прямоугольники, сетку и линейки и сохранить все вместе в новом изображении.

  • Корректировка изображения
    OptiPix располагает инструментами для изменения изображений, такими как цветность, яркость, контрастность и другие.

  • Сетка, курсор и линейка на изображении в реальном времени

  • Сравнение и увеличение
    OptiPix имеет еще множество полезных функций. Таких как масштабирование, сравнение изображений, история изменений…


- Открытие и сохранение изображений
+
+
- Установка целевой папки
+
+
- Показать/скрыть целевую папку
+
+
Устройство
- Выбор видеоустройства
+
+
- Свойства устройства
+
+
- Разрешение изображения
+
+
- Калибровки
+
+
- Пользовательские профили калибровки
+
+
- Предустановленные профили
+
+
- Редактирование пользовательских профилей
+
+
- Мастер калибровки
+
+
Отображение
- Заморозить/отобразить изображение
+
+
- Сравнение изображений
+
- Масштабирование
+
+
- Растянуть на все окно
+
+
- Реальный размер изображения
+
+
- Отобразить в полноэкранном режиме
+
+
- Отобразить информацию об изображении
+
Редактирование
- Выбор объектов
+
+
Отменить/вернуть изменения
+
+
Структуры на живом изображении
- Отображение пользовательского прямоугольника
+
- Отображение пользовательской сетки
+
- Отображение калиброванной линейки
+
- Отображение курсора-прицела
+
Заметки
- Размещение текста на изображении
+
+
- Размещение линий и текста
+
- Редактирование цвета, шрифта и размера текста
+
+
- Изменение цвета измерительных объектов
+
+
Корректировки изображения
- Яркость, контрастность и цветность изображения
+
- Отражение изображения по вертикали и горизонтали
+
+
Измерения
- Калибровка пользовательских профилей
+
+
- Длина
+
+
- Радиус окружности
+
- По 3-м точкам
+
- Заданной по радиусу
+
- Длина кривой
+
- Площадь и периметр нарисованной фигуры
+
- Параметры многоугольников
+
- Угол
+
- Подсчет изображений
+
- Сохранение результатов измерений
+
- Отображение таблицы измерений
+

Артикул Наименование
OP-019 158
3-х координатная бесконтактная измерительная система, антистатическое исполнение
3-х координатная бесконтактная измерительная система, антистатическое исполнение

Комплект включает в себя:
  • Камера Flexia DDHM, с объективом 100x, антистатич.
  • Установочный CD диск и руководство пользователя
  • Переменный объектив 1-100x со светодиодной подсветкой
  • Комплект для измерения высоты с цифровым индикатором высоты
  • Фиксированный объектив 500x
  • Подсветка с рассеивателем для объектива 500x
  • Фокусировочный штатив, точная/грубая регулировка
  • Высокоточный координатный стол
  • Optipix Full с измерениями XYZ и модулем баз данных
OP-019 157
2-х координатная бесконтактная измерительная система, антистатическое исполнение
2-х координатная бесконтактная измерительная система, антистатическое исполнение

Комплект включает в себя:
  • Камера Flexia DD, с объективом 100x, антистатич.
  • Установочный CD диск и руководство пользователя
  • Переменный объектив 1-100x со светодиодной подсветкой
  • Кольцевая светодиодная подсветка для объектива 100x
  • Фиксированный объектив 250x
  • Подсветка с рассеивателем для объектива 250x
  • Фокусировочный штатив, точная/грубая регулировка
  • Высокоточный координатный стол
  • Optipix Full с измерениями XYZ и модулем баз данных




 [О нас]    [Вверх раздела]     [Новости]    [Координаты]
