Паяльное оборудование METCAL/OKi   Паяльное оборудование PACE   ТЕРМОПРО АЛЬФА   Системы монтажа BGA   Термовоздушные станции

Импульсные паяльные системы   Инфракрасная паяльная система   Ультразвуковые паяльные системы   Термостолы   Ручной установщик SMD

ПАЯЛЬНЫЕ СТАНЦИИ  PACE

Скачать Каталог паяльных станций для ручной пайки (PDF)

Станции  серии MBT

Станции ST-50

Паяльная станция ST25

Станции ST115, ST75

Ремонтный центр PRC-2000

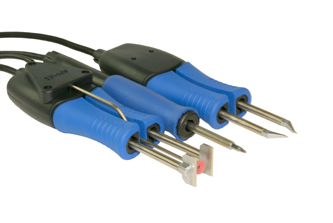

Наконечники и термоинструменты IntelliHeat:

- Паяльник PACE TD100

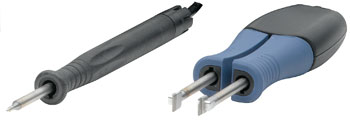

- MT100 микротермопинцет

- TP100 термоэкстрактор

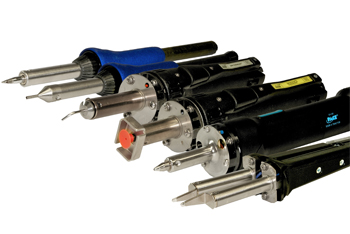

Наконечники и термоинструменты SensaTemp:

- Паяльник РАСЕ PS90

- SX90 вакуумный паяльник

- TT65 термопинцет

- TP65 термоэкстрактор

- TJ70 минитермофен

- TJ85 микротермофен

Технические особенности паяльных станций PACE



Почти полвека американская компания PACE является мировым лидером в области производства паяльного оборудования для ручных операций по монтажу и замене электронных компонентов. Без преувеличения можно сказать, что на сегодняшний день практически в каждом серьезном сервисном центре используются паяльные станции PACE. Универсальность, эргономичность и абсолютная надежность этих систем сделали их незаменимыми не только в сфере ремонта, но и в мелкосерийном производстве электроники.Сегодня PACE представляет новый модельный ряд паяльных станций. Хотя все они разработаны в связи переходом производства на бессвинцовую технологию, в то же время эти системы прекрасно работают и с традиционными паяльными материалами, поскольку созданы на базе уже проверенных и хорошо зарекомендовавших себя моделей и являются воплощением пятидесятилетнего опыта работы инженеров РАСЕ.

вверх страницыСтанции  серии MBT



Многофункциональные паяльные станции, предназначенные для высококачественного монтажа и оперативной, неповреждающей замены широкого спектра электронных компонентов

Комплекты и принадлежности станций серии MBT

Паяльные станции Артикул Описание
MBT 350E трехканальная паяльная станция
8007-0455 MBT 350E трехканальная паяльная станция

TD/SX/MT с паяльником TD-100, вакуумным паяльником SX-100 и термопинцетом MT-100

MBT 350E трехканальная паяльная станция
8007-0554 MBT 350E трехканальная паяльная станция

PS/SX/TT с паяльником PS-90, вакуумным паяльником SX-100 и термопинцетом TT-65
MBT 301E двухканальная паяльная станция
8007-0479 MBT 301E двухканальная паяльная станция

TD/SX с паяльником TD-100 и вакуумным паяльником SX-100

MBT 301E двухканальная паяльная станция
8007-0550 MBT 301E двухканальная паяльная станция

PS/SX с паяльником PS-90 и вакуумным паяльником SX-100

Термоинструменты SensaTemp
Артикул
Описание

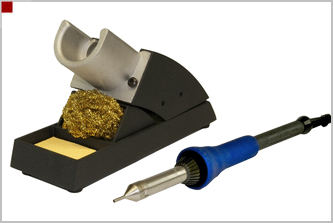

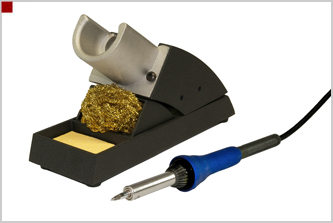

PS90 паяльник
6993-0267 PS90 паяльник с подставкой (51 W)
(наконечник поставляется отдельно)
* Требуется наконечник SensaTemp

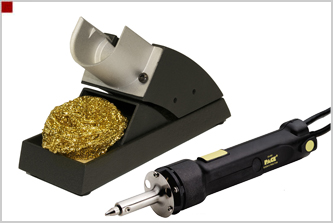

SX100 вакуумный паяльник
6993-0266 SX100 вакуумный паяльник с подставкой
(наконечник поставляется отдельно)
* Требуется наконечник SensaTemp

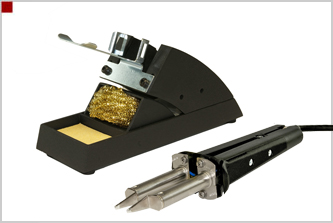

TT65 термопинцет

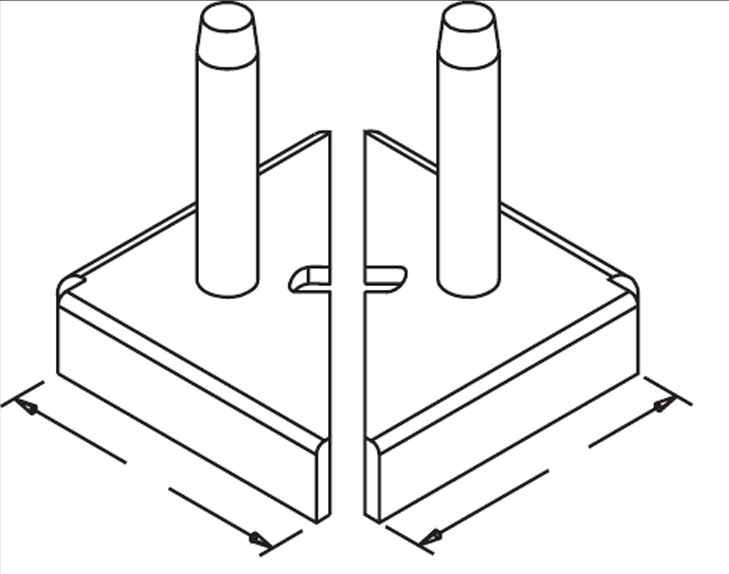

6993-0268 TT65 термопинцет с подставкой и наконечником 1121-0313
TP65 термоэкстрактор с подставкой
6993-0205 TP65 термоэкстрактор с подставкой (наконечник поставляется отдельно)
Для подключения к станции необходим переходник 6993-0278

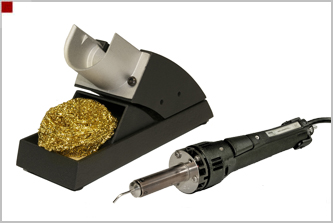

TJ70 минитермофен
6993-0206 TJ70 минитермофен с подставкой и наконечником 1121-0338
Для подключения к станции необходим переходник 6993-0278
TJ85 термофен
6993-0270 TJ85 термофен с подставкой и наконечником 1259-0129
Термоинструменты IntelliHeat
Артикул
Описание
TJ85 термофен
6993-0263 TD100 паяльник с подставкой (до 60W)
(наконечник и накладка "Comfort" поставляются отдельно)
* Требуется наконечник Intelli Heat
TJ85 термофен

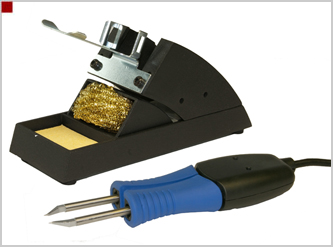

6993-0264 MT100 термопинцет с подставкой (наконечник поставляется отдельно)
* Требуется наконечник Intelli Heat
TJ85 термофен

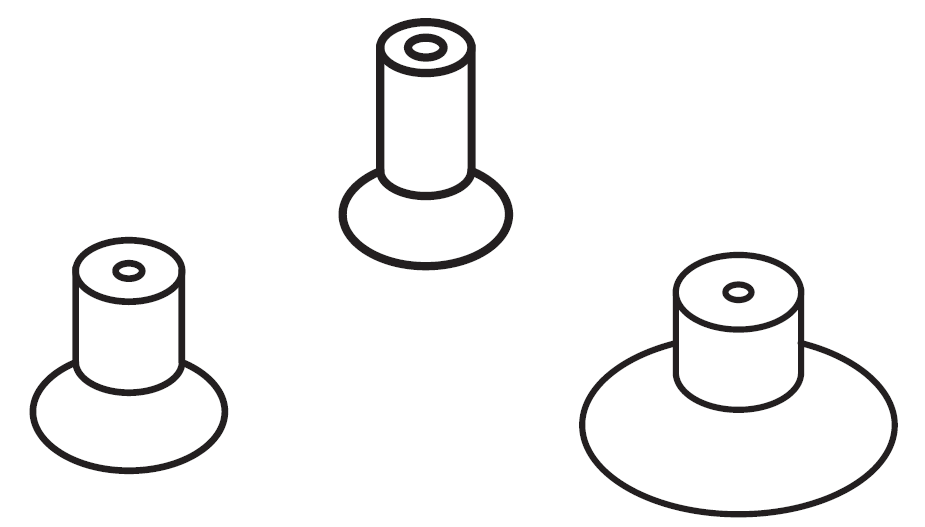

6993-0280 TP100 термоэкстрактор с подставкой и набором присосок (наконечник поставляется отдельно)
* Требуется наконечник Intelli Heat

Технические характеристики

На сегодняшний день MBT - это единственные в мире паяльные станции, позволяющие использовать одновременно две системы термоуправления. Это означает, что к станциям могут быть подключены как классические термоинструменты SensaTemp, так и динамические инструменты IntelliHeat, что делает практически неограниченной область их применения.Несколько независимых каналов обеспечивают одновременную работу двух или трех термоинструментов. Это дает возможность монтажнику выполнять быструю замену компонентов и не тратить время на подключение инструментов и перенастройку системы. Микропроцессорное управление помимо контроля температуры на каждом канале позволяет обеспечить компенсацию теплопотерь наконечника, установить диапазон разрешенных температур, ввести время автоматического снижения температуры неиспользуемого инструмента и полного отключения системы от сети, управлять подсветкой LCD-дисплея и форматом отображаемой информации. Все введенные параметры могут быть защищены паролем от несанкционированного изменения. В паяльных станциях MBT установлен новый малошумящий управляемый компрессор. Он поддерживает работу вакуумных инструментов, а также мини- и микротермофена.


Электропитание 230В, 50Гц, 240Вт
Диапазон температур для инструментов SensaTemp 37-482C
Диапазон температур для инструментов IntelliHeat 205-454C
Стабильность температуры холостого хода +/- 1,1С
Глубина вакуума
508 мм рт.ст.
Время достижения макс. вакуума 150мсек.
Максимальное давление воздуха компрессора 18 psi
Сопротивление заземления наконечника  не более 2 Ом
Габариты (В, Ш, Г; мм) 135х165х260
Вес блока управления 5кг


вверх страницы Станции ST-50


Цифровая паяльная станция ST-50
Цифровая мультисистемная паяльная станция обеспечивает высокоточный контроль температуры, а также динамическое управление процессом нагрева.


Комплекты станций ST-50 и дополнительные принадлежности

Паяльные станции Артикул Описание
8007-0533 ST 50E цифровая паяльная система
с паяльником PS90 (наконечник поставляется отдельно)
* Требуется наконечник SensaTemp
8007-0514 ST 50E цифровая паяльная система
с паяльником TD100
(наконечник поставляется отдельно)
* Требуется наконечник Intelli Heat
Дополнительные термоинструменты
Артикул
Описание
TT65 термопинцет с подставкой
6993-0268
TT65 термопинцет с подставкой и наконечником 1121-0313
MT100 термопинцет с подставкой
6993-0264 MT100 термопинцет с подставкой (наконечники поставляются отдельно)
* Требуется наконечник Intelli Heat

Технические характеристики

Паяльные системы ST50 предназначены для высококачественного монтажа с возможностью замены некоторых видов компонентов. Благодаря передовой схеме термоуправления SensaTemp, не требующей калибровки на весь срок эксплуатации оборудования, а также, учитывая высокую степень защиты наконечников, необходимую для работы при повышенной температуре, паяльные системы серии ST являются одним из лучших инструментов для бессвинцовой пайки Все станции РАСЕ имеют антистатическое исполнение и надежный металлический корпус, со специальными пазами, позволяющими при ограниченном пространстве на рабочем столе подвешивать блок управления под полки или столешницы, а также объединять несколько блоков для получения многоканальных систем. В цифровой модели ST50 предусмотрена автоматическая компенсация теплопотерь наконечника, есть возможность установки диапазона допустимых температур, времени отключения от сети и снижения температуры инструмента в случае его длительного простоя.

Электропитание 230В, 50Гц, 80Вт
Диапазон температур для ST 50  205-454C
Стабильность температуры холостого хода  +/- 1,1С
Сопротивление заземления наконечника не более 2 Ом
Габариты (В, Ш, Г; мм):
88х171х254
Вес блока управления:   2,3кг

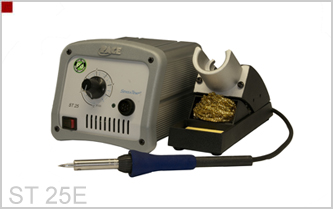

вверх страницыПаяльная станция ST25



Цифровая паяльная станция ST-50
Профессиональная паяльная система бюджетной серии обладает высокой термостабильностью и не требует калибровки
Паяльные системы ST25 предназначены для высококачественного монтажа с возможностью замены некоторых видов компонентов. Благодаря передовой схеме термоуправления SensaTemp, не требующей калибровки на весь срок эксплуатации оборудования, а также, учитывая высокую степень защиты наконечников, необходимую для работы при повышенной температуре, паяльные системы серии ST являются одним из лучших инструментов для бессвинцовой пайки.
Все станции РАСЕ имеют антистатическое исполнение и надежный металлический корпус, со специальными пазами, позволяющими при ограниченном пространстве на рабочем столе подвешивать блок управления под полки или столешницы, а также объединять несколько блоков для получения многоканальных систем.

Технические характеристики


Электропитание 230В, 50Гц, 80Вт
Диапазон температур для ST 25  204-454C
Стабильность температуры холостого хода  +/- 1,1С
Сопротивление заземления наконечника не более 2 Ом
Габариты (В, Ш, Г; мм):
88х171х254
Вес блока управления:   2,3кг

Комплекты и дополнительные принадлежности станций ST-25

Паяльные станции Артикул Описание
ST 25E цифровая паяльная система с паяльником
8007-0510 ST 25E цифровая паяльная система
с паяльником PS90 (наконечник поставляется отдельно)
* Требуется наконечник SensaTemp
Дополнительные термоинструменты
Артикул
Описание
TT65 термопинцет с подставкой
6993-0207 TT65 термопинцет с подставкой (наконечники поставляются отдельно)
* Требуется наконечник SensaTemp

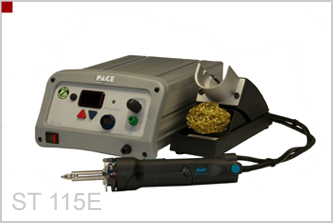

вверх страницыСтанции ST115, ST75


Одноканальные паяльные станции для оперативного и неповреждающего ремонта электроники
Паяльные системы ST115/ST75, обладая такими же высокими характеристиками, что и станции серии MBT, являются экономичным решением и применяются для выполнения однотипных операций по монтажу и демонтажу, когда не требуется частая замена паяльного инструмента. Системы ST115/ST75 поддерживают работу всех термоинструментов PACE, включая «воздушные». Для увеличения производительности ремонтных работ блоки управления могут быть объединены с другими одноканальными системами, образуя рабочие комплекты, функционально аналогичные многоканальным станциям.

Комплекты систем, дополнительные инструменты и принадлежности ST115, ST75

Паяльные станции Артикул Описание
ST115E-SX одноканальная цифровая паяльная станция
8007-0522 ST115E-SX одноканальная цифровая паяльная станция
с вакуумным паяльником SX100 (наконечники поставляются отдельно)
* Требуется наконечник SensaTemp
ST115E одноканальная цифровая паяльная станция
8007-0523 ST115E одноканальная цифровая паяльная станция
(только блок управления)

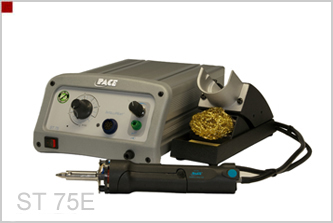

ST75E-SX одноканальная аналоговая паяльная станция
8007-0520 ST75E-SX одноканальная аналоговая паяльная станция
с вакуумным паяльником SX100 (наконечники поставляются отдельно)
* Требуется наконечник SensaTemp
Термоинструменты SensaTemp
Артикул
Описание
PS90 паяльник с подставкой
6993-0267 PS90 паяльник с подставкой (51W) (наконечник поставляется отдельно)
* Требуется наконечник SensaTemp
SX90 вакуумный паяльник с подставкой
6993-0266 SX100 вакуумный паяльник с подставкой (наконечник поставляется отдельно)
* Требуется наконечник SensaTemp
TT65 термопинцет
6993-0268 TT65 термопинцет с подставкой и наконечником 1121-0313

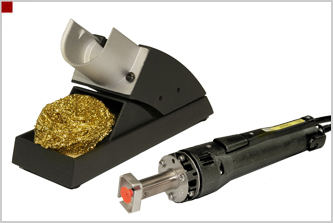

TP65 термоэкстрактор с подставкой
6993-0205 TP65 термоэкстрактор с подставкой (наконечник поставляется отдельно)
Для подключения к станции необходим переходник 6993-0278
TJ70 минитермофен с подставкой
6993-0206 TJ70 минитермофен с подставкой и наконечником 1121-0338
Для подключения к станции необходим переходник
6993-0278
TJ85 термофен с подставкой
6993-0270 TJ85 термофен с подставкой и наконечником 1259-0129
Микроинструменты IntellyHeat
Артикул Описание
MT100 термопинцет с подставкой
6993-0264 MT100 термопинцет с подставкой (наконечник поставляется отдельно)
* Требуется наконечник Intelli Heat
TD100 паяльник с подставкой
6993-0263 TD100 паяльник с подставкой (до 60W) (наконечник и насадка "Comfort" поставляются отдельно)
* Требуется наконечник Intelli Heat

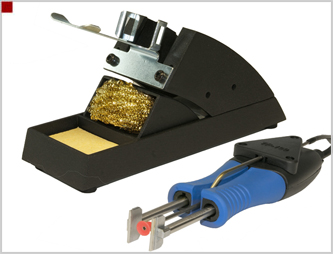

TP100 термоэкстрактор с подставкой
6993-0280 TP100 термоэкстрактор с подставкой и набором присосок(наконечник поставляется отдельно)
* Требуется наконечник Intelli Heat

Технические характеристики

Электропитание 230В, 50Гц, 80Вт
Диапазон температур для ST 115 204-482C
Диапазон температур для ST 75 204-454C
Стабильность температуры холостого хода +/- 1,1С
Глубина вакуума
508 мм рт.ст.
Время достижения макс. вакуума 200мсек.
Максимальное давление воздуха компрессора 1,44 bar
Сопротивление заземления наконечника  не более 2 Ом
Габариты (В, Ш, Г; мм) 88х171х254
Вес блока управления 4кг

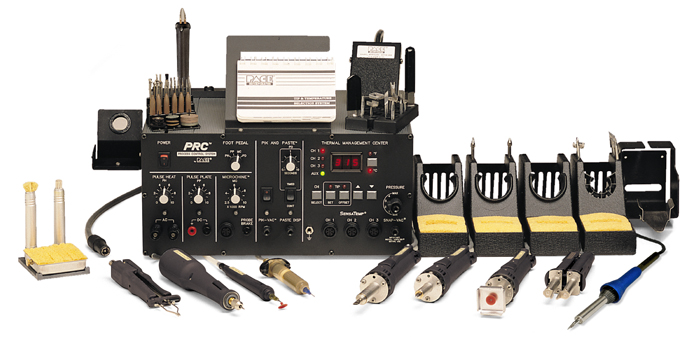

вверх страницыРемонтный центр PRC-2000

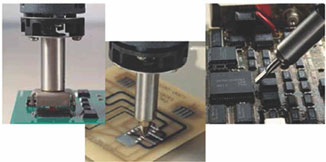

Многофункциональная минилаборатория на одном рабочем месте готова к выполнению операций любой сложности по единичному производству и ремонту электронной техники
Ремонтный центр PRC-2000
Созданный в свое время по заказу Пентагона, многофункциональный комплекс PRC, по сей день не имеет аналогов в мире. Практически для любой задачи, связанной с ремонтом печатных плат, заменой компонентов, изготовлением макетов, имеется оптимальное технологическое решение и соответствующий инструмент. Ремонтный центр состоит из четырех функциональных модулей, объединенных в одном приборе:
  • Трехканальная цифровая паяльная станция, предназначена для оперативной и не повреждающей замены электронных компонентов. Система укомплектована всеми инструментами SensaTemp.
  • Пневмодозатор с вакуумным пинцетом расcчитан на порционное или непрерывное нанесение паяльной пасты. Для работы модуля имеется встроенный компрессор и вакуумный насос.
  • Уникальная антистатическая микробормашина. Поставляется с набором режущих и абразивных инструментов, а также дисковых щеток для удаления лака. Имеется электронный регулятор частоты вращения и стоп-пробник для мгновенной остановки машинки при контакте инструмента с проводником.

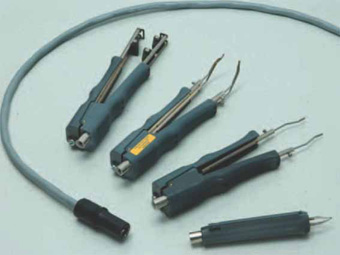

  • Блок импульсного нагрева позволяет осуществлять безопасный монтаж/демонтаж керамических компонентов с возможностью управления скоростью нагрева, выполнять распайку многожильного кабеля без риска повреждения изоляции соседних проводов, паять чувствительные к нагреву компоненты, ремонтировать печатные проводники, выполнять термическое снятие изоляции с проводов и многое другое.

Комплект включает:

Артикул
Наименование
 Описание
8007-0133
PRC 2000E
 Ремонтный центр
6993-0199
PS90
универсальный паяльник с подставкой (без наконечника)
6993-0213
SX80
вакуумный паяльник с подставкой (без наконечника)
6993-0207
TT65
термопинцет с подставкой и наконечником 1121-0313
6993-0205
TP65
термоэкстрактор с подставкой (без наконечника)
6993-0206
TJ70
минитермофен с подставкойи наконечником 1121-0338
7013-0004
LF-15
импульсный паяльник
7009-0005
TW-15
одноконтурный импульсный пинцет
7026-0001
MC-65
микробормашина
7027-0001
PV-65
вакуумный пинцет
* Все наконечники для инструментов можно найти в раделе SensaTemp

Дополнительные термоинструменты
Артикул
Наименование
 Описание
CT-15 импульсный пинцет двухконтурный
7020-0001
CT-15
импульсный пинцет двухконтурный
TS-15 импульсный съемник изоляции
7012-0002
TS-15
импульсный съемник изоляции

Технические характеристики

Электропитание 230В, 50Гц, 365Вт
Диапазон температур 38-482C
Стабильность температуры холостого хода +/- 1,1С
Глубина вакуума
508 мм рт.ст.
Время достижения макс. вакуума 200мсек.
Максимальное давление воздуха компрессора 0,48 bar
Сопротивление заземления наконечника  не более 2 Ом
Габариты (В, Ш, Г; мм) 175х350х230
Вес блока управления 13кг

вверх страницыНаконечники и термоинструменты IntelliHeat


Термоинструменты IntelliHeat

Современный подход к термоуправлению паяльником заключается не столько в том, чтобы точно поддерживать температуру наконечника, а в том, чтобы полностью управлять динамикой процесса нагрева паяемого соединения. В самом деле, для получения качественной пайки, нам не столь важно какова температура паяльника, нас больше интересует, с какой скоростью и до какой температуры будет нагрет паяемый контакт. Чтобы обеспечить такой контроль за процессом, наконечник должен обладать минимальной тепловой инерцией, иными словами, быть максимально легким. Кроме того, схема управления должна обеспечивать не только поддержание температуры холостого хода, но и управлять динамикой изменения температуры.
Всем этим требованиям отвечает современная серия инструментов PACE IntelliHeat: паяльник TD100, термопинцет MT100 и термоэкстрактор TP100.
Несмотря на очень маленький вес и размеры, инструмент IntelliHeat должен обеспечивать очень высокую теплоотдачу. Это стало возможным только благодаря объединению наконечника, нагревателя и термодатчика в едином картридже. Поскольку температура легкого наконечника неизбежно изменяется в процессе пайки, основную роль в термоуправлении играет уже не точность поддержания температуры, а быстродействие схемы и высокая теплопередача, обусловленная объединением наконечника и нагревателя.

Отсутствие необходимости очень точного измерения температуры позволило компании РАСЕ выпускать картриджи по цене, близкой к стоимости обычных наконечников.

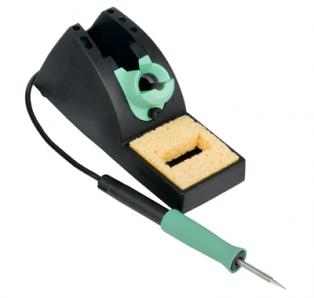

Паяльник PACE TD100

Паяльник PACE TD100

Легкий, мощный, современный паяльник с динамическим термоуправлением.

Вместо нагревателя - активный картридж-наконечник.

TD100 работает с новой серией паяльных станций PACE таких, как ST50/75/115, MBT301/350, поддерживающих динамическую систему термоуправления IntelliHeat. Благодаря этой системе, паяльник TD100 не просто поддерживает заданную температуру холостого хода, как это делают классические инструменты, но и управляет динамикой нагрева паяемого соединения, обеспечивая при этом исключительное качественную и безопасную пайку.

Объединение нагревателя и наконечника в едином картридже позволило значительно снизить массу наконечника и улучшить теплоотдачу инструмента. Наконечники с практически нулевой теплоемкостью не накапливают тепла, а значит, не подвергают термоудару чувствительные компоненты. Повышенная теплоотдача позволяет успешно использовать инструмент, как для легких, так и для тяжелых многослойных плат, а также как для свинцовой, так и для бессвинцовой технологии. Кроме того, специально для бессвинцовой пайки выпускаются наконечники с алмазным напылением с еще более продолжительным сроком службы при работе на повышенной температуре.

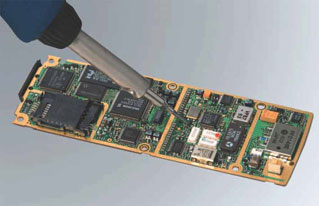

Паяльник TD100 используется не только для демонтажа, но и для безопасной замены широкого ряда компонентов. Для этой цели компания PACE выпускает специальные картриджи-наконечники, обеспечивающие одновременный нагрев всех выводов и легкий демонтаж компонента.

В зависимости от применяемого картриджа максимальная мощность паяльника TD100 может составлять 60W. При этом, текущая мощность термоинструмента IntelliHeat не является постоянным параметром, а зависит от теплоемкости паяемого соединения. Таким образом, паяльник TD100 не перегревает легкие контакты и в тоже время имеет большой запас мощности – для тяжелых.

Применение антистатического материала для рукоятки и система заземления наконечника обеспечивают эффективную защиту от электростатики, отвечающую требованиям международной директивы EMC89/336/EEC.

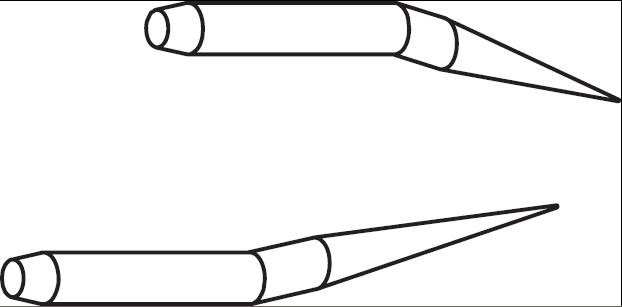

Наконечники для монтажа Наименование/размер Артикул
TD, 0.4мм, конический
TD, 0.8мм, конический
1124-0002
1124-0005
TD, 0.4мм, конический удлин.
TD, 0.8мм, конический удлин.
1124-0004
1124-0001
PS, 0.4мм, конический изогнутый 1124-0003

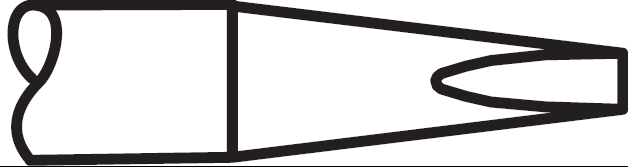

TD, 0.8мм, клиновидный
TD, 1.2мм, клиновидный
TD, 1.6мм, клиновидный
TD, 2.4мм, клиновидный
1124-0012
1124-0008
1124-0019
1124-0013
TD, 1.2мм, клиновидный изогнутый
TD, 1.6мм, клиновидный изогнутый
1124-0016
1124-0026

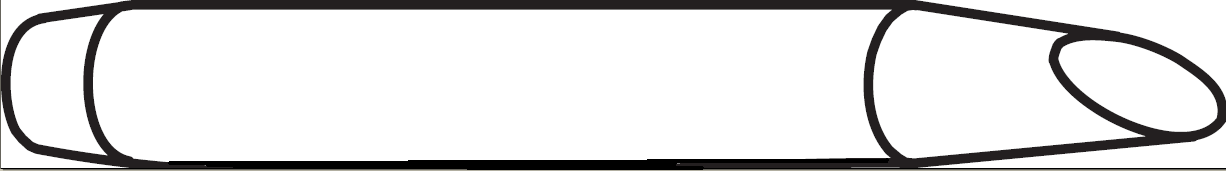

TD, 3.3мм, «миниволна» 1124-0032
TD, 2.4мм, «миниволна» изогнут.
TD, 1.6мм, «миниволна» изогнут.
TD, 1.1мм, «миниволна» изогнут.
1124-0035
1124-0039
1124-0045
PS, 4.6мм, ножевидный 1124-0037

Наконечники для демонтажа Наименование Размер Артикул
TD, Chip 402
TD, SOT 23
TD, SOT 89
TD, Chip 1206
TD, Chip 1808
TD, Chip 0805
TD, Chip 0201
1.0 mm
1.8 mm
2.8 mm
3.6 mm
5.0 mm
  2.4 mm
1.22 mm
1124-0521
1124-0522
1124-0523
1124-0524
1124-0520
1124-0525
1124-0534
TD, SOIC 8
TD, SOIC 14/16
TD, SOIC 20
TD, SOP 28
TD, SOP 40
TD, SOP 44
 5.1x4.65 mm
5.2x10.5 mm
 9.6x13.6 mm
 10.8x18.6 mm
11.9x25.7 mm
13.1x26.44 mm
1124-0534
1124-0519
1124-0504
1124-0505
1124-0506
1124-0507
TD, TSOP 28
TD, TSOP 40
TD, TSOP 56
12.0x8.5 mm
18.8x10.4 mm
18.8x14.1 mm
1124-0508
1124-0510
1124-0509

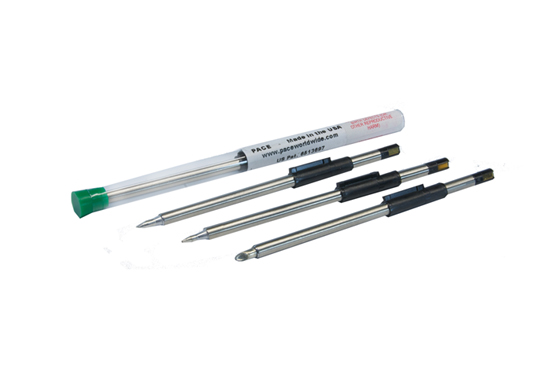

Наконечники для бессвинцовой пайки с алмазным покрытием

Наконечники для бессвинцовой пайки
с алмазным покрытием
Наименование/размер Артикул
TD, 0.4мм, конический
TD, 0.8мм, конический
TD, 0.4мм, конический удлин.
1126-0601
1126-0610
 1126-0607
PS, 0.4мм, конический изогнутый 1126-0612
TD, 0.8мм, клиновидный
TD, 1.2мм, клиновидный
TD, 1.6мм, клиновидный
TD, 2.4мм, клиновидный
1126-0631
1126-0632
1126-0633
1126-0634
TD, 1.6мм, клиновидный изогнутый  1126-0641
TD, 3.3мм, «миниволна»
TD, 2.4мм, «миниволна» изогнут.
TD, 1.6мм, «миниволна» изогнут.
TD, 1.1мм, «миниволна» изогнут.
1126-0623
1126-0622
1126-0625
1126-0621
PS, 4.6мм, ножевидный 1126-0645

MT100 микротермопинцет

MT100 микротермопинцет

Многофункциональный паяльный пинцет для монтажа и замены CHIP– компонентов, а также для демонтажа PLCC, QFP, SOIC, SIMM– корпусов.

 - наконечники с практически нулевой теплоемкостью не накапливают тепла, а значит, не подвергают термоудару чувствительные компоненты
- повышенная теплоотдача за счет совмещения наконечника и нагревателя в едином картридже позволяет эффективно использовать инструмент на самых толстых многослойных платах
- очень легкая и эргономичная антистатическая рукоятка не нагревается в процессе работы.

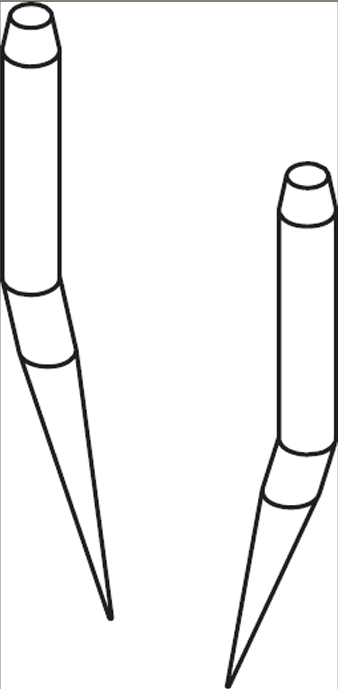

Наконечники для MT100 Наименование/размер Артикул
MT, CHIP 0.2мм
MT, CHIP, SOT 0.5мм
MT, CHIP, SOT 1мм
MT, CHIP, SOT 2мм
1124-1001
1124-1002
1124-1003
1124-1004
MT, SOIC, TSOP 6мм
MT, SOIC, TSOP 8мм
MT, SOIC, TSOP 10мм
MT, SOIC, TSOP 13мм
MT, SOIC, TSOP 18мм
MT, SOIC, TSOP 28мм
1124-1005
1124-1006
1124-1007
1124-1008
1124-1009
1124-1010

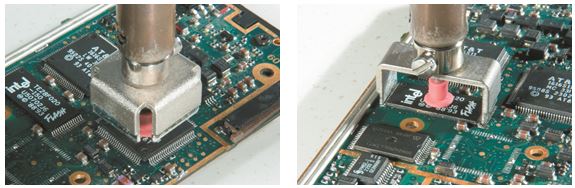

TP100 термоэкстрактор

TP100 термоэкстрактор

Эргономичный инструмент для демонтажа поверхностно монтируемых микросхем,

  • быстрый демонтаж микросхем планарного исполнения с вакуумным захватом исключает перегрев корпуса и уменьшает риск механического повреждения тонких выводов и контактов
  • подпружиненная вакуумная присоска позволяет эффективно захватывать любые микросхемы независимо от высоты корпуса

  • повышенная теплоотдача за счет совмещения наконечника и нагревателя в едином картридже позволяет эффективно использовать инструмент на самых толстых многослойных платах

  • очень легкая и эргономичная антистатическая рукоятка не нагревается в процессе работы

Картриджи-наконечники для демонтажа Наименование/размер Артикул
TP, TQFP 80    12x12x1,4
TP, TQFP 64    14x12x1,4
TP, TQFP 128    20x20x1,4
TP, TQFP 176    24x24x1,4
TP, TQFP 208   28x28x1,4
TP, QFP FP3,2    14x14x2,7
TP, TQFP FP3,9    14x14x2,7
TP, TQFP FP3,2    14x20x2,7
TP, TQFP FP3,9    14x20x2,7
TP, TQFP FP3,2    28x28x3,4
TP, TQFP FP3,9    28x28x3,4
1124-2001
1124-2002
1124-2003
1124-2004
1124-2005
1124-2006
1124-2007
1124-2008
1124-2009
1124-2010
1124-2011

вверх страницыНаконечники и термоинструменты SensaTemp


Термоуправление SensaTemp
Система точного поддержания температуры SensaTemp, запатентованная компанией РАСЕ, по сей день остается лучшим техническим решением среди классических схем термоуправления. Сердцем системы является платиновый термодатчик RTD-типа (Resistant Temperature Detector), точность которого в 5 раз превышает точность традиционной термопары. При изготовлении RTD - датчиков применяется технология лазерной коррекции, чем достигается 100 – процентная повторяемость параметров и наивысшая точность. Это позволяет использовать любой термоинструмент SensaTemp с любой паяльной станцией РАСЕ без калибровки и какой-либо перенастройки. Как известно, платина является наиболее стабильным материалом, поэтому, в отличие от схем с термопарой, параметры системы SensaTemp не подвержены изменениям с течением времени, и паяльные станции могут работать десятилетиями без периодической поверки и калибровки, что к стати соответствует требованием международного стандарта ISO9001. Результатом работы системы SensaTemp является не только высокая точность отработки температуры, но и способность удержать заданную температуру наконечника с минимальным отклонением при контакте с теплоемкой печатной платой. Этому также способствует применение меди в качестве основного материала для изготовления наконечников и сердечника нагревателя. Медные детали, в отличие от, например керамических, допускают очень плотный прижим друг к другу, что уменьшает тепловой барьер между наконечником и нагревателем. Кроме того, теплопроводность меди значительно выше, чем у той же керамики. Все это создает наилучшие условия для быстрой передачи тепла в точку пайки и позволяет выполнять операции с минимальной заданной температурой.

Паяльник РАСЕ PS90

TP100 термоэкстрактор

Классический паяльник с платиновым термодатчиком.

Подключается к любой паяльной станции РАСЕ. Работая с системой термоуправления SensaTemp, обеспечивает наиболее высокую точность и стабильность поддержания заданной температуры. Не требует поверки и калибровки на весь срок эксплуатации.
Благодаря плотному боковому прижиму наконечника к медному сердечнику нагревателя по всей его длине, паяльник PS90 обладает повышенной теплоотдачей, что позволяет одинаково успешно использовать его как для легких, так и для тяжелых многослойных плат, а также как для свинцовой, так и для бессвинцовой технологии.
Огромный выбор долговечных наконечников обеспечивает выполнение широкого спектра работ по монтажу электронных компонентов. При этом замена наконечника выполняется в считанные секунды и без выключения паяльной станции.
Применение антистатического материала для рукоятки и эффективное заземление наконечника позволяют работать с компонентами, чувствительными к электростатике. Уровень защиты отвечает требованиям международной директивы EMC89/336/EEC.

Выполняемые операции:

Монтаж SMD-корпусов с помощью наконечника "миниволна"

Монтаж дискретных компонентов

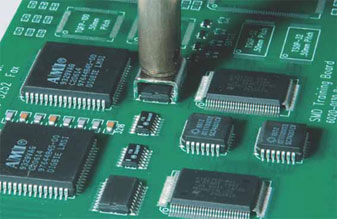

Демонтаж SOIC

Артикул Наименование Описание
6993-0199 PS90
паяльник с подставкой (черный разъем)
работает со станциями РАСЕ: ST25, PRC2000,
MBT101/201/220/250
(наконечник поставляется отдельно)
6993-0267 PS90
паяльник с подставкой (синий разъем)
работает со станциями РАСЕ: ST50/75/115, MBT301/350
(наконечник поставляется отдельно)

>

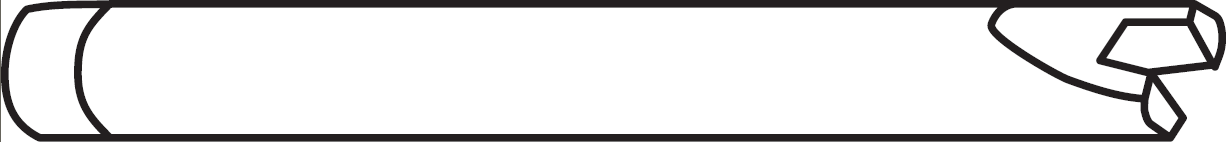

Наконечники для монтажа Наименование/размер Артикул

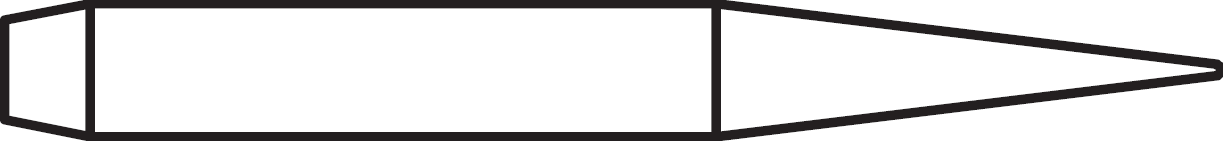

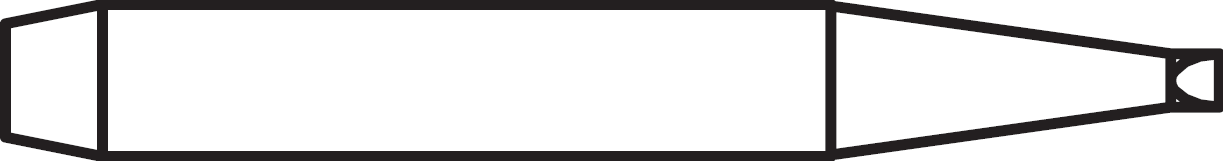

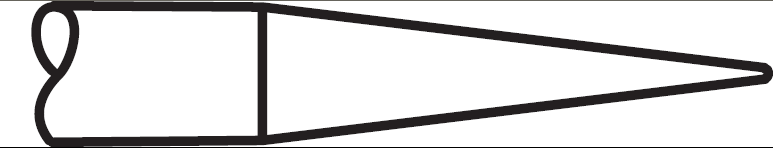

PS, 0.4мм, конический
PS, 0.8мм, конический

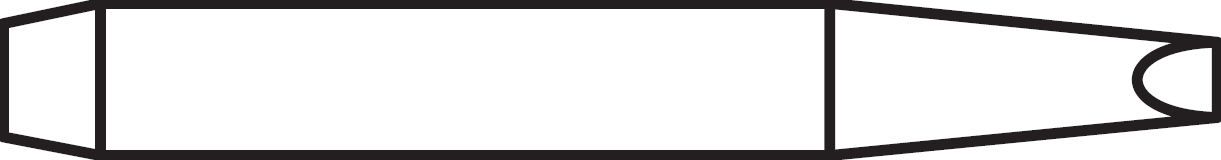

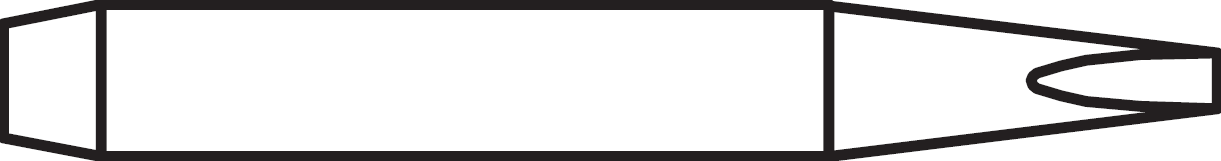

PS, 0.8мм, клиновидный

1121-0357
1121-0336
1121-0359

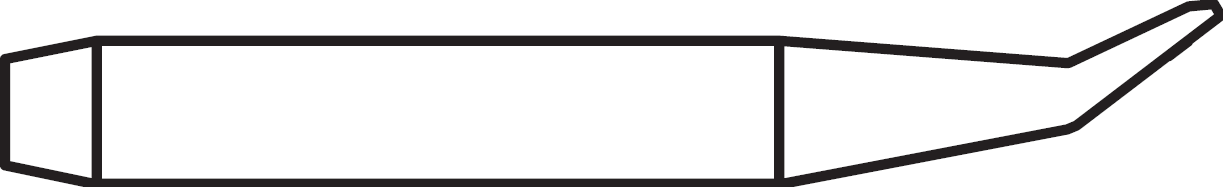

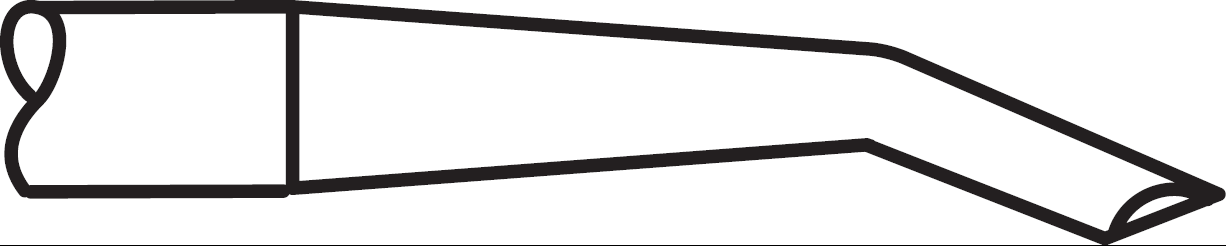

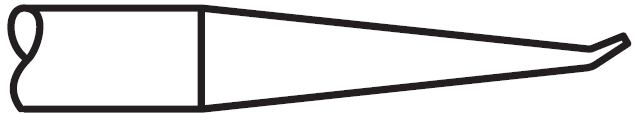

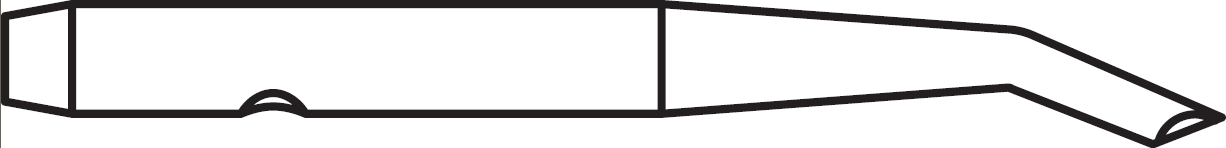

PS, 0.4мм, конический изогнутый
PS, 0.8мм, клиновидный изогнутый
PS, 1.6мм, клиновидный изогнутый

1121-0830
1121-0361
1121-0500


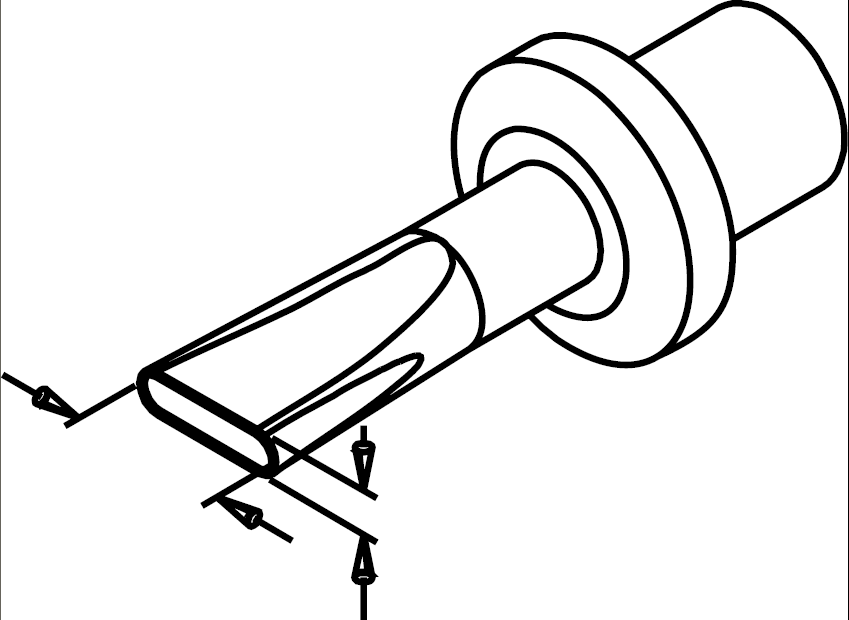

PS, 1.6мм, клиновидный

1121-0335

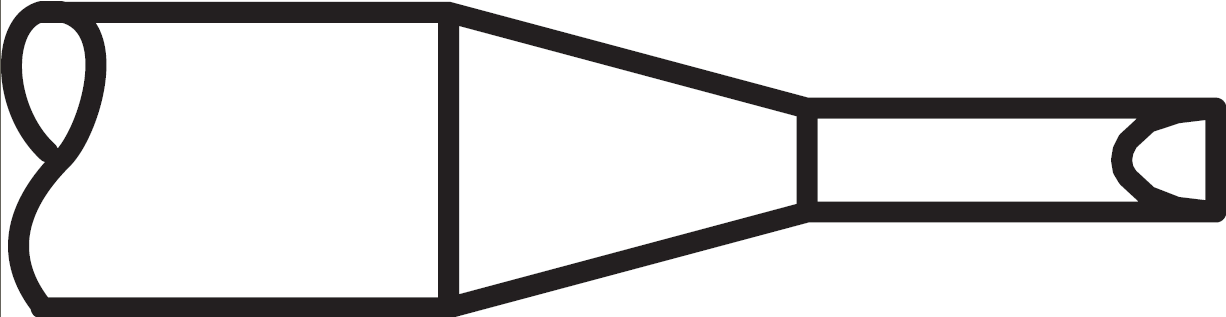

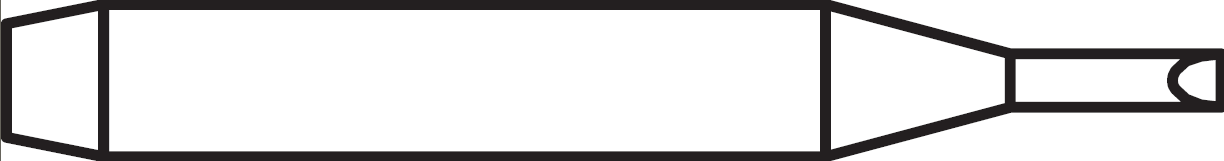

PS, 1.6мм, клиновидный, MF

1121-0349

 PS, 1.6мм, клиновидный

1121-0414

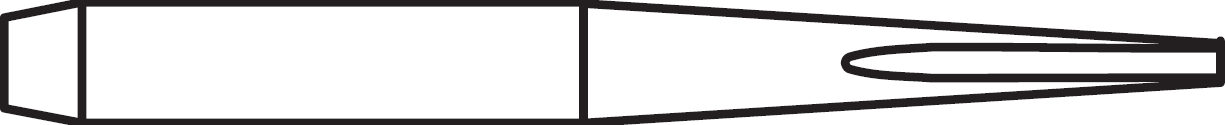

PS, 1.6мм, клиновидный удл.

1121-0499

PS, 2.4мм, клиновидный.

1121-0360

PS, 3.2мм, клиновидный

1121-0337

PS, 4.8мм, клиновидный

1121-0358

PS, 1.6мм, клиновидный, TD

1121-0510

PS, 3.2мм, клиновидный, TD

1121-0518

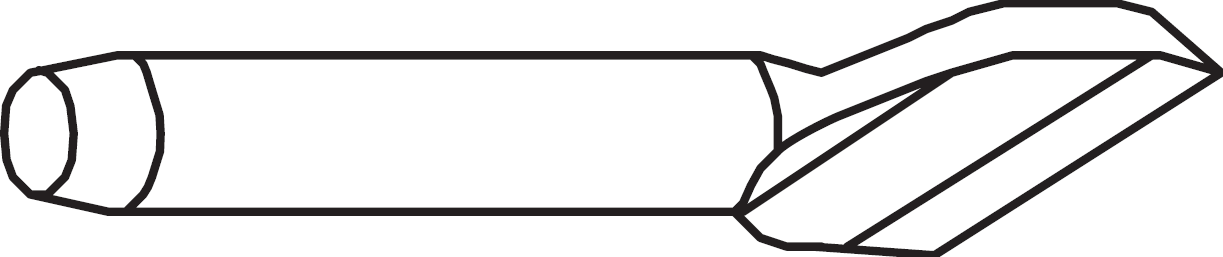

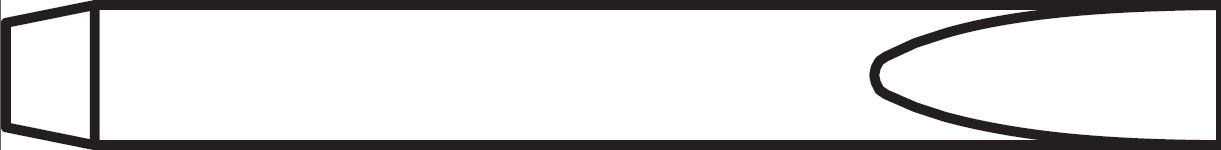

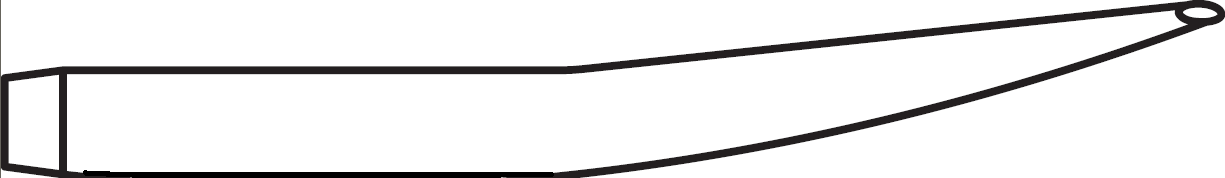

PS, 1.5мм, односторонний срез

1121-0563

PS, 3.3мм, односторонний срез

1121-0406

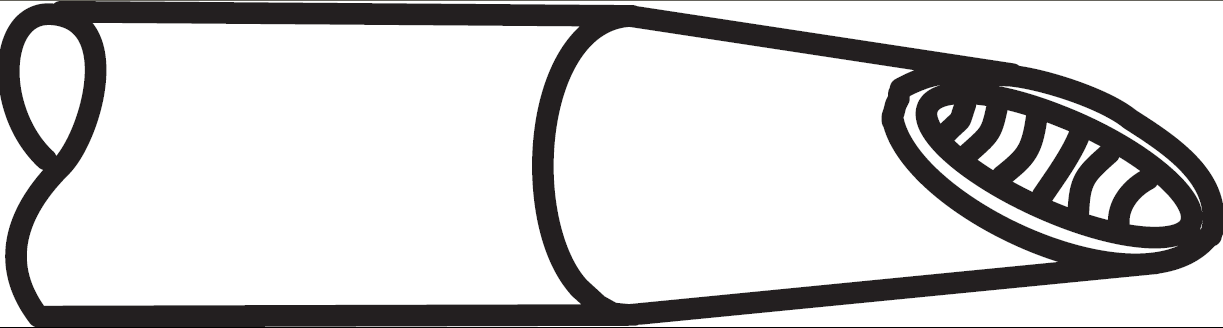

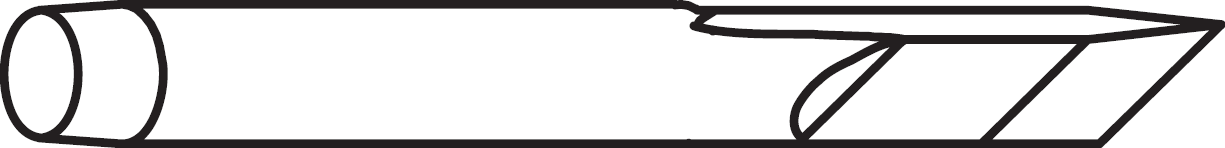

PS, 1.8мм, «миниволна»

1121-0564

PS, 2.5мм, «миниволна»

1121-0610

PS, 3.3мм, «миниволна»

1121-0490

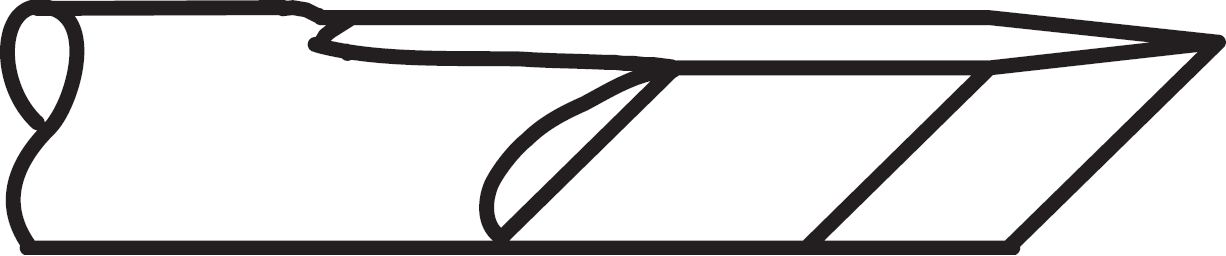

PS, 6.6мм, ножевидный

1121-0402

PS, 10.2мм, ножевидный

1121-0305

>

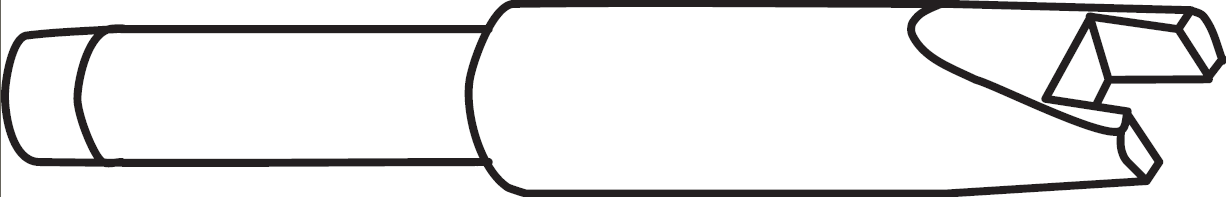

Наконечники для демонтажа Наименование/размер Артикул

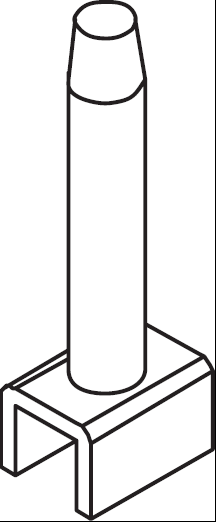

PS, ChipComp-1     2.36x2.03 1121-0302
PS, ChipComp-2      3.56x2.03  1121-0303
PS, SOIC-8    5.05x5.08
PS, SOIC-14    5.05x8.99
PS, SOIC-16    5.05x10.2
1121-0390
1121-0391
1121-0392

SX100 вакуумный паяльник

SX100 вакуумный паяльник

Эргономичный и очень эффективный инструмент для удаления припоя из отверстий платы и с контактных площадок

система мгновенного вакуума SnapVac обеспечивает быстрое удаление припоя и охлаждение стенок отверстия, исключая «залипание» выводов компонента
  • высокоточное термоуправление SensaTemp с платиновым термодатчиком не требует поверки и калибровки на весь срок эксплуатации
  • повышенная теплоотдача за счет бокового прижима наконечника к медному сердечнику нагревателя по всей длине позволяет эффективно использовать инструмент на самых толстых многослойных платах
  • быстрозаменяемый бумажный картридж-накопитель припоя избавляет монтажника от «грязной» работы и исключает опасный контакт человека со свинцом
  • эргономичная антистатическая рукоятка прекрасно сбалансирована, что снижает утомляемость и повышает качество операций при длительной непрерывной работе с инструментом.

Выполняемые операции:

Демонтаж компонентов из отверстия
Очистка печатных проводников от остатков припоя

Артикул Наименование Описание
6993-0266 SX-100 (для ST75/115, MBT301/350)
вакуумный паяльник с подставкой и наконечником 1121-0931
6993-0213


SX-100 (для MBT201/250, PRC2000, ST75/115 - черная панель)


>

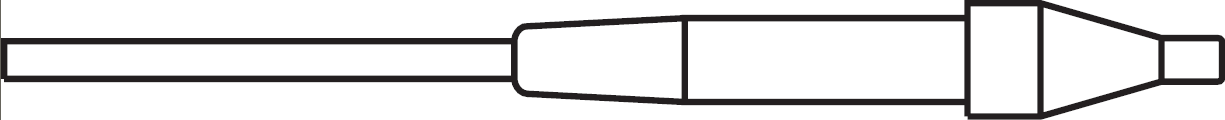

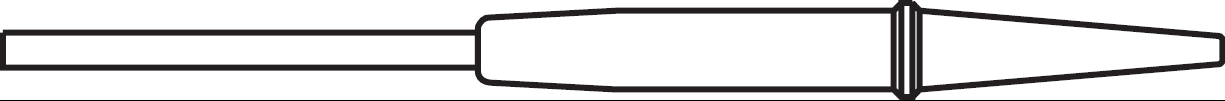

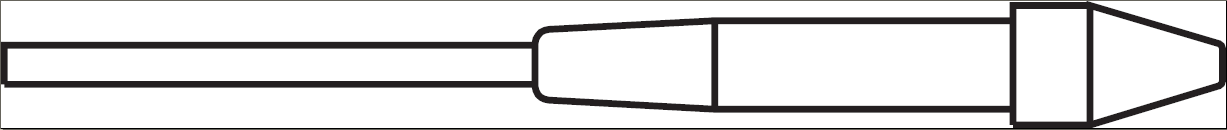

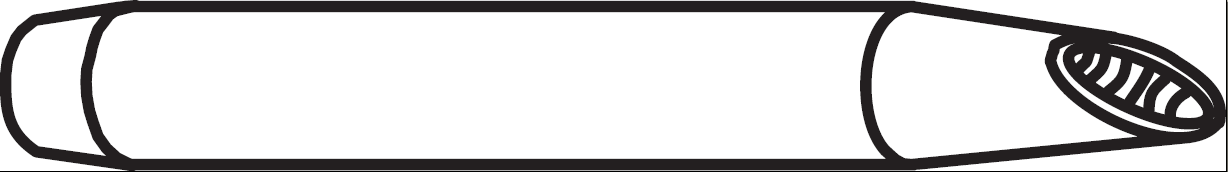

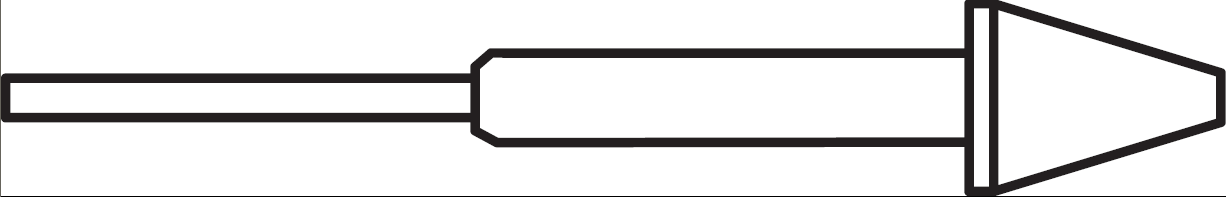

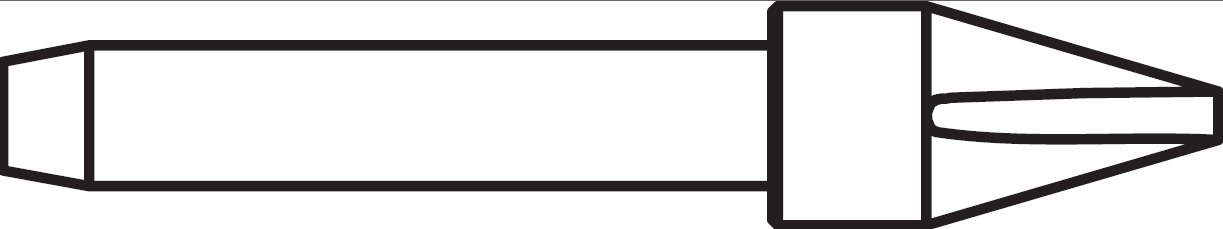

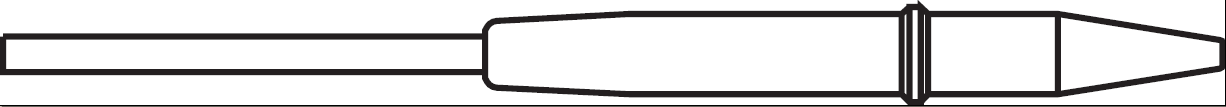

Наконечники для демонтажа из отверстий Наименование Диам.
отверстия
Артикул
Только для SX100/90
Артикул
Для SX100/90/80
SX, 2.03мм, TD
SX, 2.29мм, TD
SX, 3.05мм, TD
SX, 5.10мм, TD
0.76мм
1.02мм
1.52мм
2.59мм
1121-0930
1121-0931
1121-0932
1121-0933
1121-0625
1121-0624
1121-0626
1121-0627
SX, 2.29мм, ERTD
SX, 2.54мм, ERTD
SX, 3.05мм, ERTD
0.76мм
1.02мм
1.52мм
1121-0935
1121-0936
1121-0937
1121-0628
1121-0629
1121-0630
SX, 1.79мм, P
SX, 2.03мм, P
SX, 2.29мм, P
SX, 2.79мм, P
SX, 3.55мм, P
0.5мм
0.76мм
1.02мм
1.52мм
2.29мм
1121-0941
1121-0942
1121-0943
1121-0944
-
1121-0680
1121-0678
1121-0679
1121-0690
1121-0695
SX, 4.78мм, FDS 1.52мм 1121-0945 / 1121-0631
SX, 1.78мм,FDSP
SX, 2.03мм, FDSP
SX, 2.29мм, FDSP
0.5мм
0.76мм
1.02мм
1121-0946
1121-0947
1121-0948
1121-0681
1121-0682
1121-0683
SX, 2.03мм, TMX
SX, 2.29мм, TMX
SX, 3.05мм, TMX
0.76мм
1.02мм
1.52мм
1121-0938
1121-0939
1121-0940
1121-0882
1121-0883
1121-0884

>
Наконечники для демонтажа
TQFP/TSOP
Артикул Наименование Размер
Наконечники для демонтажа 1121-0571 SX, TQFP 28 8.2х8.2мм
1121-0572 SX, TQFP 32 8.7х8.7мм
1121-0573 SX, TQFP 52 12х12мм
1121-0574 SX, TQFP 40 12х12мм
1121-0575 SX, TQFP 80 13.2х13.2мм
1121-0576 SX, TQFP 80/100 15.3х15.3мм
1121-0603 SX, PQFP80/100 16.8х22.9мм
1121-0604 SX, TQFP144 21.6х21.6мм
1121-0605 SX, TQFP112 22.1х22.1мм
1121-0701 SX, TQFP80 13.5х13.5мм
1121-0567 SX, TSOP 28 8.1х12.7мм
1121-0566 SX, TSOP 32 8.1х19.3мм
1121-0568 SX, TSOP 40 9.9х19.3мм
1121-0569 SX, TSOP 56

14.2х19.3мм


TT65 термопинцет


TT65 термопинцет

Быстрый демонтаж PLCC, QFP, SOIC, SIMM и других компонентов с минимальным нагревом корпуса

  • высокоточное термоуправление SensaTempс платиновым термодатчиком не требует поверки и калибровки на весь срок эксплуатации
  • уникальная система компенсации теплопотерь наконечников OffSet позволяет установить точную температуру именно в рабочей зоне наконечника
  • повышенная теплоотдача за счет бокового прижима наконечника к медному сердечнику нагревателя по всей длине позволяет эффективно использовать инструмент на самых толстых многослойных платах
  • точная регулировка взаимного расположения наконечников с помощью регулировочного винта

Выполняемые операции:

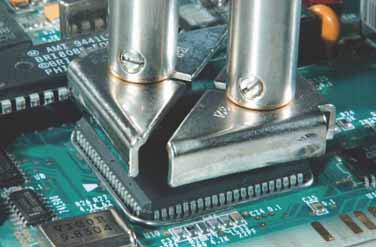

Демонтаж PLCC/QFP
Монтаж/демонтаж CHIP

Артикул Наименование Описание
6993-0268 TT-65 (для ST50 ST75/115, MBT301/350)
Термопинцет с подставкой и наконечниками 1121-0313
6993-0207


TT-65 (для ST25/45, MBT201/250, PRC, ST75/115 - черная панель)


>

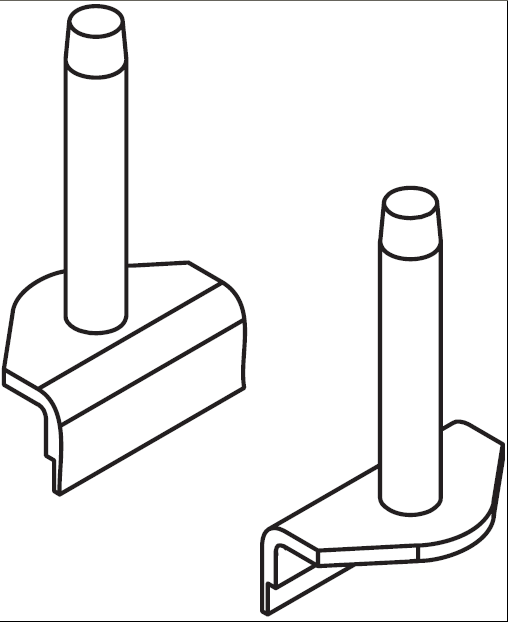

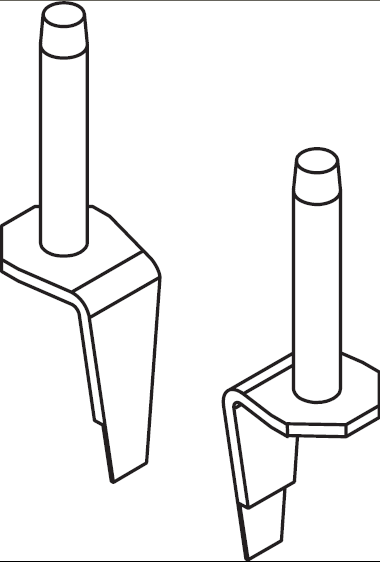

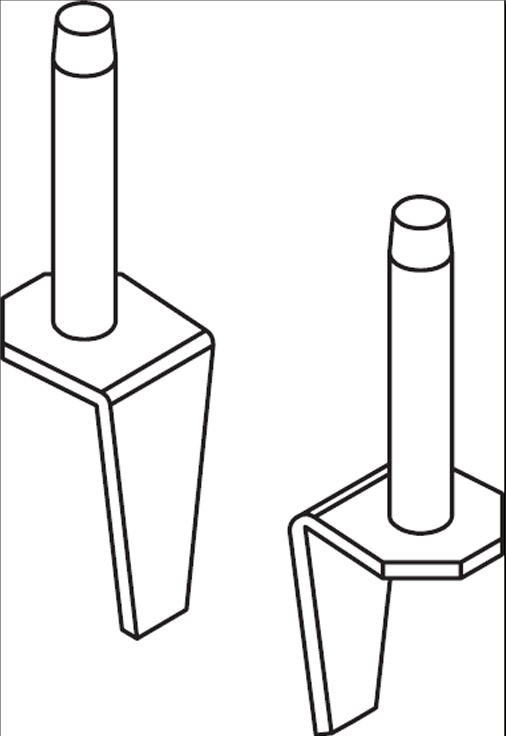

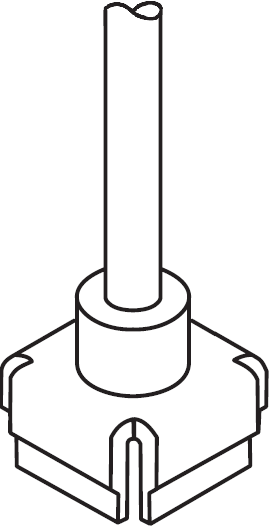

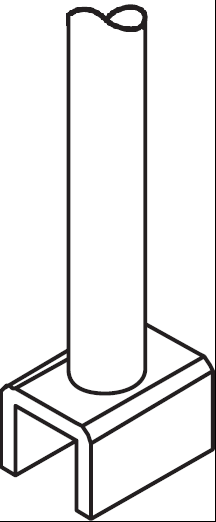

Наконечники для демонтажа PLCC/QFP Наименование Размер Артикул
наконечник

TT, PLCC-18
TT, PLCC-20
TT, PLCC-28
TT, PLCC-28R
TT, PLCC-32
TT, PLCC-44, PQFP-84
TT, PLCC-52,PQFP-100
  TT, PLCC-68,PQFP-132
TT, PLCC-84,PQFP-160
TT, PQFP-80/100
TT, TQFP-100
TT, TQFP-80/100

8.6х5.8мм
6.9х6.9мм
9.4х9.4мм
12.4х7.4мм
12.2х9.65мм
14.5х14.5мм
17х17мм
21.9х21.9мм
26.9х26.9мм
 16.8х22.9мм
13.2х13.2мм
11.2х11.2мм
1121-0314
1121-0316
1121-0317
1121-0492
1121-0352
1121-0318
1121-0319
1121-0320
1121-0321
1121-0560
1121-0540
1121-0542
наконечник TT, LCCC PQFP/01
TT, LCCC PQFP/05
TT, LCCC PQFP/08
TT, LCCC PQFP/10
6.6х6.6мм
9.2х8.9мм
  8.9х6.35мм
21.6х21.6мм
1121-0417
1121-0425
1121-0452
1121-0455

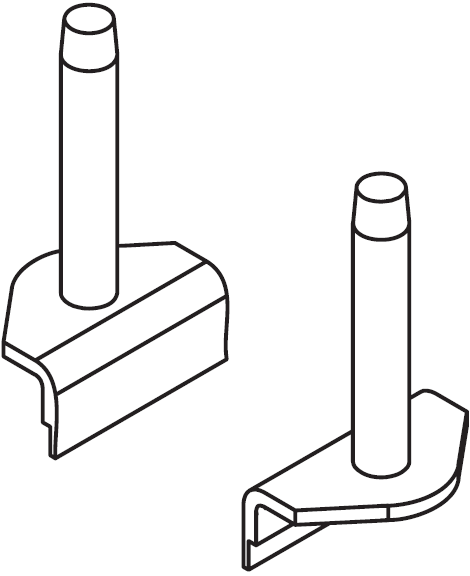

наконечник TT, SOIC SIMM/1
TT, SOIC SIMM/2
TT, SOIC SIMM/3
TT, SOIC SIMM/4
TT, SOIC SIMM/5
TT, SOIC SIMM/6
7.6мм
10.2мм
12.7мм
17.8мм
20.3мм
25.4мм
1121-0512
1121-0514
1121-0473
1121-0416
1121-0497
1121-0448

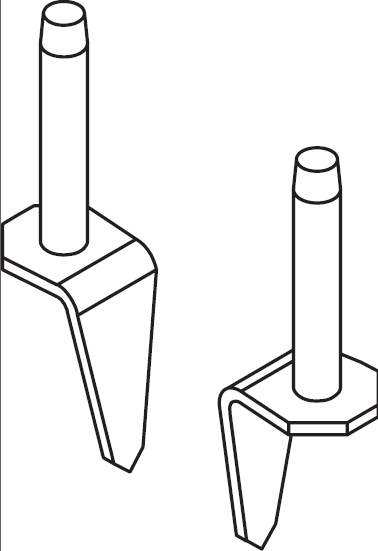

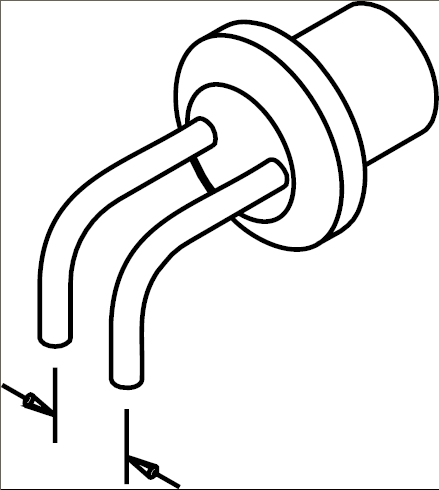

наконечник TT, CHIP COMP/01
TT, CHIP COMP/02
TT, CHIP COMP/03
TT, CHIP COMP/04
0.76мм
2.0мм
4.1мм
6.4мм
1121-0398
1121-0313
1121-0399
1121-0401
наконечник TT, CHIP COMP/05 45град 2.54мм 1121-0436
наконечник TT, CHIP COMP/06 тонк. стенк.
TT, CHIP COMP/07 тонк. стенк.
0.76мм
2.0мм
1121-0520
1121-0521
наконечник TT, CHIP COMP/10 конич.     0.43мм 1121-0517

TP65 термоэкстрактор

TP65 термоэкстрактор

Быстрый демонтаж микросхем планарного исполнения с вакуумным захватом исключает перегрев корпуса и уменьшает риск механического повреждения тонких выводов и контактов.

  • подпружиненная вакуумная присоска позволяет эффективно захватывать любые микросхемы независимо от высоты корпуса
  • высокоточное термоуправление SensaTemp с платиновым термодатчиком не требует поверки и калибровки на весь срок эксплуатации
  • уникальная система компенсации теплопотерь наконечников OffSet позволяет установить точную температуру именно в рабочей зоне наконечника
  • повышенная теплоотдача за счет бокового прижима наконечника к медному сердечнику нагревателя по всей длине позволяет эффективно использовать инструмент на самых толстых многослойных платах
  • для подключения к станции с синим разъемом необходим переходник 6993-0278

Артикул Наименование
6993-0205

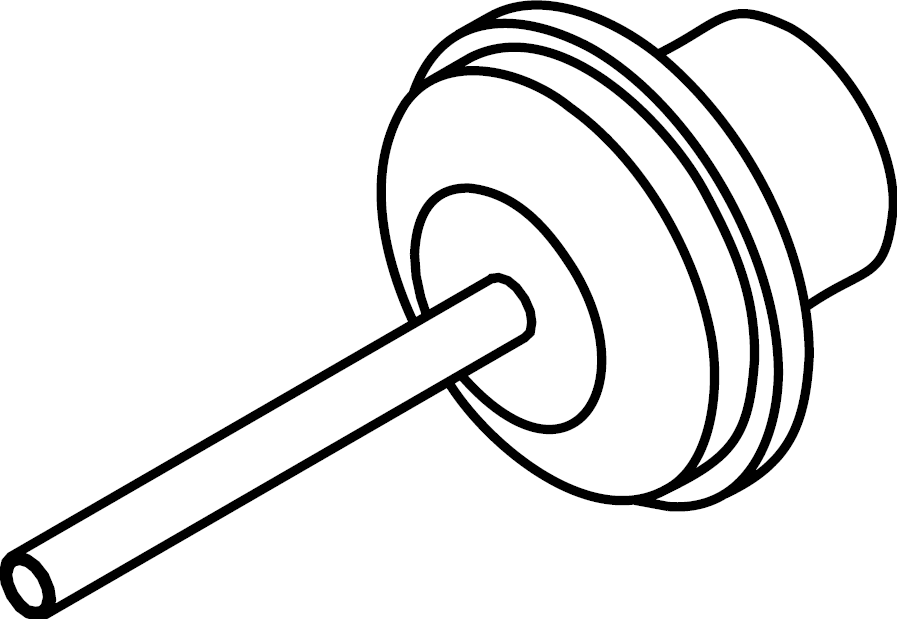

TP-65 термоэкстрактор с подставкой и набором присосок 6993-0153
К станциям MBT301/350, ST75/115 подключается через адаптер 6993-0278 (адаптер и наконечники поставляются отдельно)
6993-0278
Адаптер для инструмента

>
Наконечник Наименование Размер Артикул


TP, FlatPack1

     15.5x21.6мм 1121-0322-001

TP, FlatPack2

     16.8x22.0мм 1121-0322-002


TP, PQFP68

     15.7x15.7мм 1121-0323

TP, PQFP84

     18.3x18.3мм 1121-0324


TP, PQFP64/80

     15.7x15.7мм 1121-0484

TP, PQFP100

     20.8x20.8мм  1121-0325


TP, PQFP132

     25.9x25.9мм 1121-0326

TP, PQFP144

   29.2x29.2мм 1121-0456


TP, PQFP208

   30.0x30.0мм 1121-0544

TP, PQFP196

   36.3x36.3мм 1121-0483


TP, PQFP160/208

    31.0x31.0мм 1121-0351

>
  Наименование Размер Артикул

Вак. присоска 5шт.

Вак. присоска 5шт

Вак. Присоска, набор 3шт

4.4мм

7.62мм

4.4, 7,62, 12.7мм

1121-0382

1121-0383

6993-0153

TJ70 минитермофен

TJ70 минитермофен

Бесконтактный монтажCHIP-компонентов на паяльную пасту.

  • работает со всеми станциями РАСЕ, имеющими воздушный канал MBT, PRC, ST75/115 (Для подключения к станции с синим разъемом необходим переходник 6993-0278)
  • включение подачи воздуха с помощью кнопки или педали (опция)
  • не требует времени на разогрев после включения компрессора
  • плавное управление температурой и воздушным потоком
  • высокая мощность (75Вт) и теплоотдача нагревателя

Артикул Наименование
6993-0206
TJ70 Минитермофен с подставкой и наконечником 1121-0338
К станциям MBT301/350, ST75/115 подключается через адаптер 6993-0278 (поставляется отдельно)
6993-0292
TJ70 Минитермофен с подставкой и наконечником 1121-0338
С синим разъемом, к станциям MBT301/350, ST75/115 подключается непосредственно
6993-0278
адаптер для инструмента

>
Наконечник Наименование Артикул

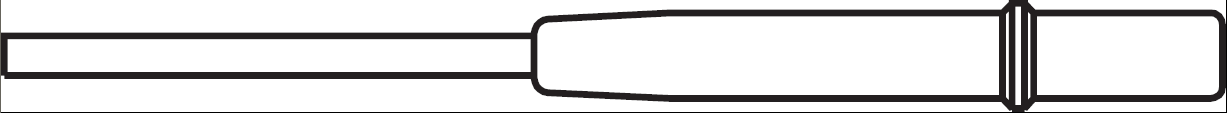

TJ, прямой TJ, прямой 1121-0366

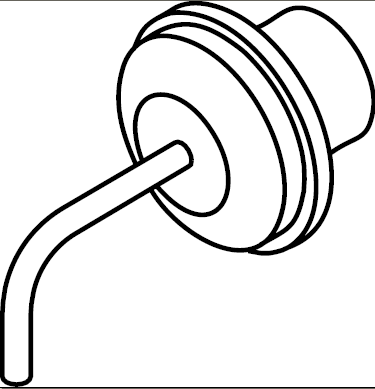

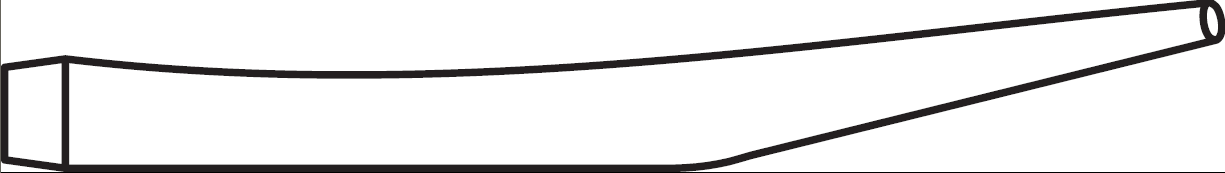

TJ, изогнутый TJ, изогнутый 1121-0338
TJ, SOT, CHIP TJ, SOT, CHIP, 4.32мм 1121-0330
TJ TJ, 7.11х1.88мм
TJ, 6.10х1.88мм
1121-0365
1121-0371

TJ85 микротермофен

TJ85 микротермофен

Сверхлегкий фен для пайки SMD - компонентов горячим воздухом.

  • работает со всеми станциями РАСЕ, имеющими воздушный канал MBT, PRC, ST75/115
  • включение подачи воздуха осуществляется с помощью педали
  • не требует времени на разогрев после включения компрессора
  • плавное управление температурой и воздушным потоком


>
Микротермофен Наименование Описание
TJ, прямой TJ85 Микротермофен с подставкой и наконечником 1259-0129
Наконечники для TJ85 Наименование Артикул
TJ85 TJ85, прямой
TJ85, изогнутый
TJ85, плоский
1259-0129
1259-0130
1259-0131

Технические особенности паяльных станций PACE


Термоуправление SensaTemp
Система точного поддержания температуры SensaTemp, запатентованная компанией РАСЕ, по сей день остается лучшим техническим решением среди классических схем термоуправления. Сердцем системы является платиновый термодатчик RTD-типа (Resistant Temperature Detector), точность которого в 5 раз превышает точность традиционной термопары. При изготовлении RTD - датчиков применяется технология лазерной коррекции, чем достигается 100 – процентная повторяемость параметров и наивысшая точность. Это позволяет использовать любой термоинструмент SensaTemp с любой паяльной станцией РАСЕ без калибровки и какой-либо перенастройки. Как известно, платина является наиболее стабильным материалом, поэтому, в отличие от схем с термопарой, параметры системы SensaTemp не подвержены изменениям с течением времени, и паяльные станции могут работать десятилетиями без периодической поверки и калибровки, что к стати соответствует требованием международного стандарта ISO9001.

Результатом работы системы SensaTemp является не только высокая точность отработки температуры, но и способность удержать заданную температуру наконечника с минимальным отклонением при контакте с теплоемкой печатной платой. Этому также способствует применение меди в качестве основного материала для изготовления наконечников и сердечника нагревателя. Медные детали, в отличие от, например керамических, допускают очень плотный прижим друг к другу, что уменьшает тепловой барьер между наконечником и нагревателем. Кроме того, теплопроводность меди значительно выше, чем у той же керамики. Все это создает наилучшие условия для быстрой передачи тепла в точку пайки и позволяет выполнять операции с минимальной заданной температурой.


Система динамического термоуправления IntelliHeat
Современный подход к термоуправлению паяльником заключается не столько в том, чтобы точно поддерживать температуру наконечника, а в том, чтобы полностью управлять динамикой процесса нагрева паяемого соединения. В самом деле, для получения качественной пайки, нам не столь важно какова температура паяльника, нас больше интересует, с какой скоростью и до какой температуры будет нагрет паяемый контакт. Чтобы обеспечить такой контроль за процессом, наконечник должен обладать минимальной тепловой инерцией, иными словами, быть максимально легким. Кроме того, схема управления должна обеспечивать не только поддержание температуры холостого хода, но и управлять динамикой изменения температуры. Всем этим требованиям отвечает современная серия инструментов PACE IntelliHeat: паяльник TD100, термопинцет MT100 и термоэкстрактор TP100. Несмотря на очень маленький вес и размеры, инструмент IntelliHeat должен обеспечивать очень высокую теплоотдачу. Это стало возможным только благодаря объединению наконечника, нагревателя и термодатчика в едином картридже. Поскольку температура легкого наконечника неизбежно изменяется в процессе пайки, основную роль в термоуправлении играет уже не точность поддержания температуры, а быстродействие схемы и высокая теплопередача, обусловленная объединением наконечника и нагревателя. Отсутствие необходимости очень точного измерения температуры позволило компании РАСЕ выпускать картриджи по цене, близкой к стоимости обычных наконечников.

Возможность применения паяльных систем для бессвинцовой пайки
Начиная с 2006 года, в Европе и США запрещено использование свинцовосодержащих паяльных материалов. Переход на бессвинцовую технологию ставит ряд дополнительных требований к паяльному оборудованию. Связано это с тем, что температура пайки у бессвинцового припоя на 30-40 градусов выше, чем у оловянно-свинцового. Таким образом, резко уменьшается разница между рабочей и предельно допустимой температурой, а значит, повышается риск перегрева компонента. В связи с этим, паяльник, применяемый для бессвиноцовой технологии, должен работать с минимальной заданной температурой, но при этом обеспечивать требуемую скорость и уровень нагрева соединения, а это возможно только при достаточно высокой теплопередаче инструмента.

Все паяльные системы РАСЕ, независимо от года выпуска, могут применяться для бессвинцовой пайки, поскольку обладают исключительно высокой теплопередачей и могут выполнять операции на минимально необходимой температуре.


Система компенсации теплопотерь в наконечнике OffSet

Термодатчик, установленный в каждом инструменте SensaTemp, находится в крайней точке нагревателя, однако осуществлять термоуправление необходимо в точке контакта наконечника с платой. Разница температур между этими точками зависит не только от размера и формы наконечника, но и от текущей рабочей температуры инструмента. Для каждого выбранного наконечника из справочной таблицы определяется соответствующая поправка, которая вводится в систему и затем автоматически корректируется в зависимости от текущей температуры и учитывается в процессе термоуправления. Таким образом, функция OffSet позволяет управлять температурой непосредственно в точке пайки и отображать на дисплее реальную температуру наконечника.

Вакуумная система SnapVac
Система SnapVac создана для эффективной работы вакуумного паяльника. Главное ее достоинство - мгновенное нарастание вакуума, обеспечивающее быстрое и полное удаление припоя из отверстий. Большинство паяльных станций РАСЕ снабжено встроенным компрессором, который одновременно является и вакуумным насосом. В момент нажатия пусковой кнопки на рукоятке термоинструмента слышен характерный хлопок – результат мгновенно возникающего вакуума при включении системы. Этот «пневмоудар» эффективно выбивает припой из отверстий, а затем воздушный поток охлаждает контакт и предотвращает повторное припаивание вывода к станке отверстия, что гарантирует беспрепятственное удаление компонента с платы.



 [О нас]    [Вверх раздела]     [Новости]    [Координаты]
