ЭЛЕКТРОМОНТАЖНЫЙ ИНСТРУМЕНТ LINDSTROM

Скачать Инструмент LINDSTROM (PDF)

Кусачки и плоскогубцы LINDSTROM

- Рекомендации по выбору кусачек

- Кусачки серии RX

- Кусачки серии 80

- Плоскогубцы серии RX и серии 70

- Универсальные ножницы

Пинцеты для электроники

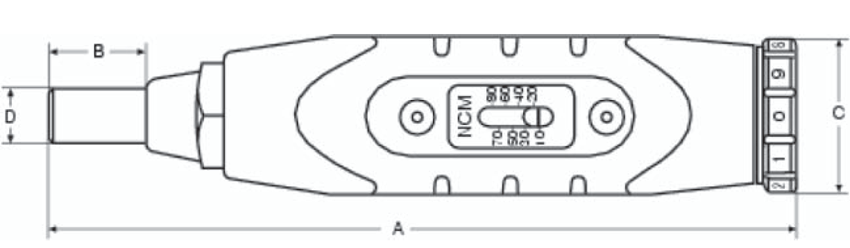

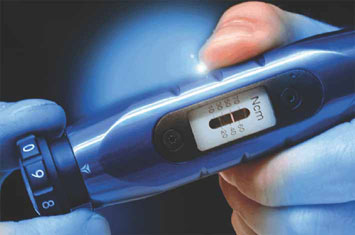

Отвертки с регулируемым моментом

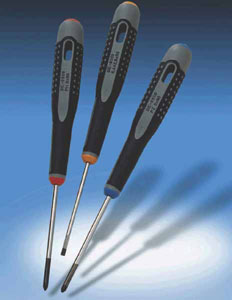

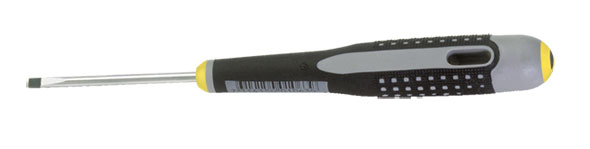

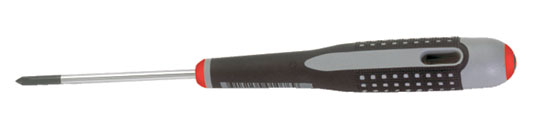

Эргономичные отвертки BELZER

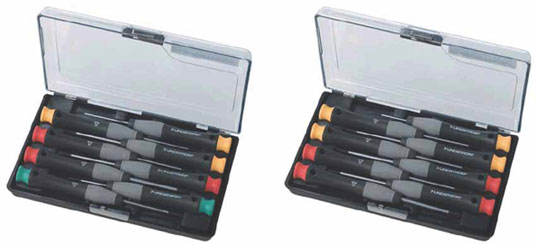

Точный инструмент для электроники

Начиная с 1856 года, шведская компания LINDSTROM является законодателем качества в области точного инструмента. Будучи старейшей маркой, LINDSTROM остается мировым лидером и сегодня, и это в первую очередь за счет постоянного стремления к техническому совершенству, понимания потребностей рынка и неуклонной приверженности передовым технологиям. Инструмент LINDSTROM узнают во всем мире по эргономичному дизайну, непревзойденному качеству стали, а также целому ряду уникальных и очень полезных для Вас технических решений. Не раскрывая всех ноу-хау, мы постараемся объяснить суть этих решений, чтобы стало ясно, почему те, кто работает с инструментом LINDSTROM, уже не могут и не хотят пользоваться чем-либо другим для решения своих задач.

вверх страницы Кусачки и плоскогубцы


Кусачки и плоскогубцы
Основой любого инструмента является материал, из которого он изготовлен. В результате многолетних исследований шведским металлургам удалось получить оптимальный химический состав, и подобрать режим термообработки стали, обеспечивающей наивысшее качество ручного инструмента. Низкоуглеродистая сталь с некоторой добавкой хрома и иных легирующих компонентов, близкая по своим свойствам к шарикоподшипниковым сталям, обладает наилучшей способностью противостоять нагрузкам без разрушения и деформации.
Чтобы обеспечить высокие рабочие свойства режущего инструмента, LINDSTROM использует прецизионную индукционную закалку только режущих кромок кусачек. Эта технология позволяет довести твердость режущих кромок до уровня 63-65 HR, сохранив при этом упругость остальных частей инструмента. Вот почему кусачки LINDSTROM служат многие годы, не требуют дополнительной заточки и не ломаются даже при очень больших нагрузках.

Испытания кусачек на специальном стенде показываю отсутствие износа режущих кромок после огромного числа циклов резки.

Метод изготовления

Одно из главных достижений технологии LINDSTROM - это возможность выполнять высокоточную ковку. В отличие от литья и штамповки, линии кристаллической решетки кованой детали полностью повторяют ее форму, что значительно увеличивает прочность на излом. Кроме того, автоматизированная прецизионная ковка дает стопроцентную повторяемость размеров и гарантирует стабильное качество и высокую точность изготовления инструмента.

Кованая деталь кусачек Lindstrom.
Кристаллическая структура повторяет форму заготовки, что обеспечивает максимальную прочность.

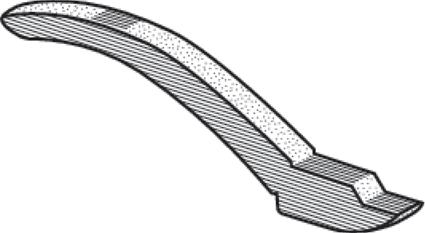

Штампованная деталь.
Линии кристаллической решетки параллельны друг другу и прерываются на кромках заготовки, что приводит к снижениюпрочности.

Конструкция соединения

Большинство производителей инструмента выполняют соединение частей кусачек с помощью заклепки. Это самый простой в изготовлении вариант, и он вполне подходит для эпизодической резки толстого провода, и других работ, где не требуется высокая точность. Однако при интенсивном использовании в результате износа деталей в таком соединении образуется люфт, нарушающий сведение режущих кромок и делающий инструмент непригодным для резки тонких выводов или проводов.

Внимание! Ручки выполнены из антистатического материала с токопроводящими добавками, они не изолированы, поэтому инструментом серии RX запрещается работать под напряжением.

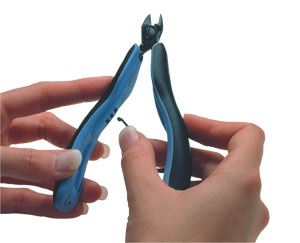

Переставляемая пружина BioSpring.
Принципиальное отличие запатентованной пружины BioSpring от традиционных возвратных пружин состоит в том, что ее сопротивление уменьшается по мере сжатия, в то время как обычные пружины наоборот оказывают тем большее сопротивление, чем сильнее сжаты ручки инструмента. За счет этого кусачки серии RX приобрели уникальное свойство: в момент резки не чувствуется сопротивление пружины, что позволяет лучше контролировать необходимое для резки усилие. Развод ручек регулируется перестановкой пружины в одно из трех положений в зависимости от размера руки монтажника.

Сопротивление пружины BioSpring уменьшается по мере ее сжатия
Ловушка провода.

Откусанный конец вывода или провода представляет большую опасность не только для глаз монтажника, но и для электронного модуля, куда он может попасть и вызвать короткое замыкания. Для предотвращения таких неприятностей существует специальное приспособление, которое крепится на режущую головку кусачек и в момент резки фиксирует откусанный конец вывода.
Переставляемая пружина BioSpring.

Откусанный конец вывода или провода представляет большую опасность не только для глаз монтажника, но и для электронного модуля, куда он может попасть и вызвать короткое замыкания. Для предотвращения таких неприятностей существует специальное приспособление, которое крепится на режущую головку кусачек и в момент резки фиксирует откусанный конец вывода.

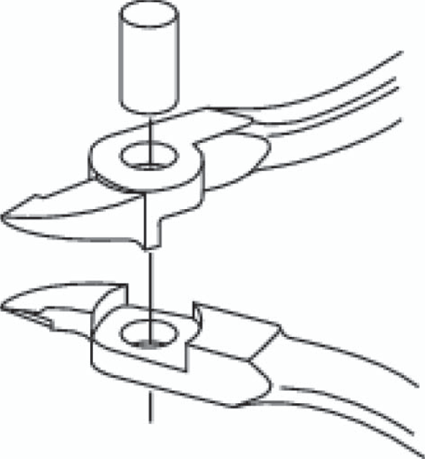

Традиционное соединение с заклепкой подвержено образованию люфта.

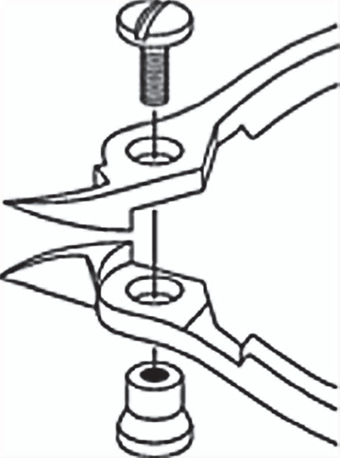

Для кусачек серии RX и 80 специально разработано саморегулируемое соединение, обеспечивающее очень легкое вращение соединительного узла, и в то же время гарантирующее отсутствие какого-либо люфта на весь срок эксплуатации кусачек. Комбинация штифт-винт позволяет в любой момент устранить даже самый маленький зазор между частями кусачек. Для этого нужно всего лишь повернуть фиксирующий винт по часовой стрелке. Произойдет смещения посаженной в натяг части штифта и люфт исчезнет. Возникшее при этом механическое напряжение в узле самоустраняется после нескольких циклов резки.



Саморегулируемое соединение, работающее без люфта.
Если кусачки всегда работают на сжатие режущей головки, то для плоскогубцев более характерной нагрузкой является скручивание, возникающее, например, при формовке вывода. С учетом этого, наиболее подходящим для плоскогубцев будет закрытое соединение, в котором одна из частей инструмента расположена внутри другой части. Сборка такого узла выполняется при высокой температуре деталей, а после их охлаждения и притирки получается очень плотное соединение, максимально устойчивое к скручиванию. Высокая жесткость соединяющего узла позволяет сделать плоскогубцы с очень длинными и узкими губками, что дает массу преимуществ при работе с удаленными и труднодоступными деталями.

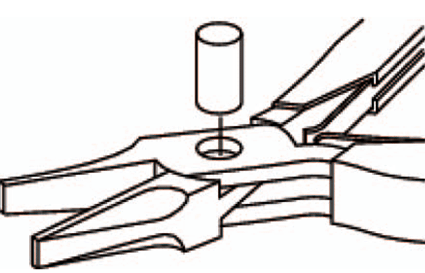

Закрытое соединение плоскогубцев наиболее устойчиво к скручиванию.

Эргономичные антистатические ручки

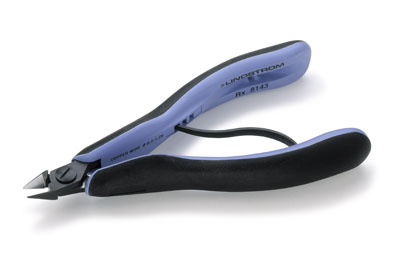

< Первое, что внешне отличает серию RX, - это великолепные ручки Micro-Tuch голубого цвета с черными накладками из мягкого пластика. Над их формой хорошо поработали дизайнеры-эргономисты, проведя множество испытаний и изучив все возможные нюансы применения. В результате получен инструмент, который идеально «ложится» в руку, как будто являясь ее продолжением. Во время работы нагрузка на мышцы руки распределяется наиболее равномерно, что снижает утомляемость и дает ощущение полного контроля.



Специальные утолщения ручек вблизи режущей головки позволяют свободно манипулировать инструментом, вращая его между большим и указательным пальцами.


вверх страницы Рекомендации по выбору кусачек


Выбор серии

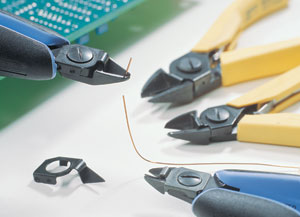

Кусачки для электроники LINDSTROM представлены двумя сериями, которые различаются между собой только формой и материалом ручек. Гордость компании – кусачки серия RX - поставляются с эргономичными антистатическими ручками и снабжены переставляемыми возвратными пружинами BioSpring. Ручки кусачек бюджетной серии 80 выполнены из высококачественного, рассеивающего заряд антистатического пластика. Возвратная пружина у них не переставляемая, но при необходимости может быть заменена. Режущие головки кусачек обеих серий абсолютно одинаковые, хотя модельный ряд RX несколько шире.


Серия RX
Серия 80

Внимание! Серии отличаеются только ручками

Выбор формы режущей головки

Овальная головка

Это самая распространенная форма головки, обладающая максимальным запасом прочности и позволяющая работать с проводом наибольшего диаметра.

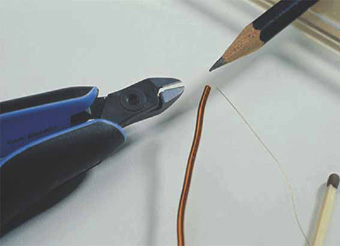

Модель RX8130 с миниатюрной овальной головкой позволяет резать медный одножильный провод диаметром до 1,25мм. Это самые маленькие кусачки в мире, способные работать с таким диаметром.
Клиновидная головка

Клиновидная форма позволяет расширить спектр выполняемых задач за счет улучшения доступа инструмента в узкие места, и при этом допустимый диаметр провода практически не снижается по сравнению с овальной головкой.





Клиновидная головка позволяет работать в узких местах

Клиновидная утонченная головка

Эта головка не только сточена с боков, но и уменьшена толщина лезвий, что позволяет монтажнику работать в ограниченных по высоте местах. Хотя такая форма дает массу преимуществ, нужно иметь в виду, что допустимый диметр провода несколько снижается. Поэтому работа с этим инструментом требует от монтажника некоторой осторожности.



Клиновидная утонченная головка для работы при ограниченной высоте.

Угловая головка

Эту форму еще называют диагональной. Ее режущие кромки расположены под углом к основной плоскости инструмента. Рабочая часть угловой головки, как правило, очень маленького размера, что позволяет использовать инструмент в самых узких местах. Кроме того, угловая форма очень удобна для обрезки выводов компонентов, запаянных в отверстия платы. Максимально допустимый диаметр провода у головки этой формы небольшой, но обычно при работе на печатной плате большего и не требуется.

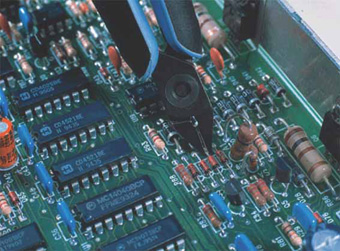

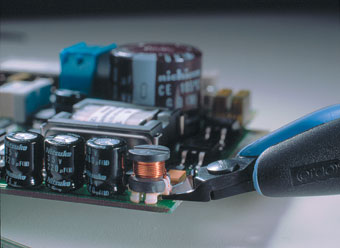

Кусачки RX8247 с угловой головкой идеально подходят для обрезки выводов DIP-компонентов.



В последнее время, в связи с появлением электронных компонентов с малым шагом, LINDSTROM начал выпуск сверхточных кусачек с угловой головкой нескольких типов размеров для самых тонких операций.



Новая сверхточная модель RX 8234 создана специально для компонентов с малым шагом.

Выбор вида заточки

Для кусачек LINDSTROM cуществуют три варианта заточки: MICRO, FLUSH и ULTRA. Они различаются формой среза на кончике откусанного вывода, допустимой нагрузкой и силой ударного воздействия на компонент через вывод в момент резки.

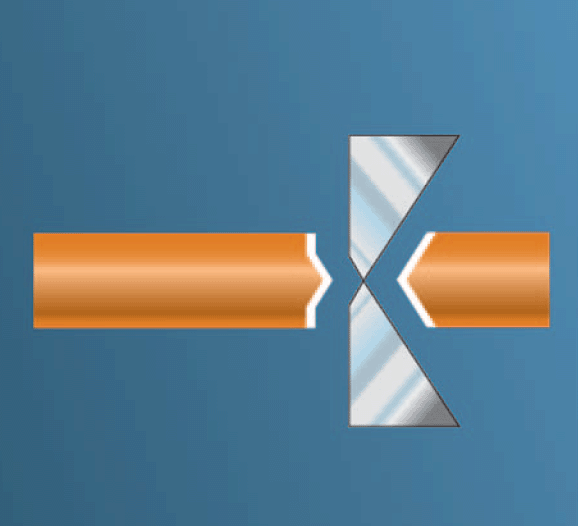

Заточка MICRO оставляет заметную клиновидную складку на плоскости среза провода. Это несколько ухудшает условия для последующей пайки, зато инструмент с такой заточкой позволяет резать провод максимального диаметра. Например, кусачки RX8160 с заточкой MICRO могут быть использованы для работы с медным проводом диаметром до 2мм. Более существенным недостатком заточки этого вида является ощутимое осевое ударное воздействие на провод или вывод, возникающее в момент резки, поэтому основная область применения – резка проводов, а не выводов компонентов.

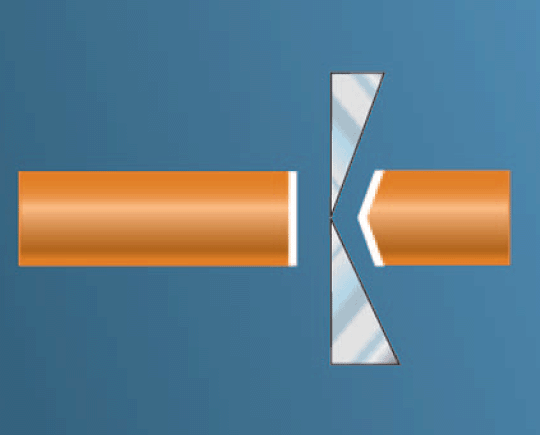

Заточка ULTRA абсолютно не оставляет никакой складки на срезанной поверхности, что обеспечивает наилучшую паяемость. Во время резки не возникает никаких ударных усилий, направленных в сторону компонента или платы. Однако, режущие кромки таких кусачек очень тонкие, и естественно, допустимые нагрузки, а значит и максимальный диаметр провода, для них меньше, чем для кусачек с другой заточкой. Как правило, кусачки с заточкой ULTRA используют для резки выводов особо чувствительных компонентов, а также в случае, если на предприятии действует стандарт, рекомендующий применение исключительно такого вида заточки.
Кстати, только саморегулируемое соединение, используемое фирмой LINDSTROM, позволяет обеспечить надежное сведение режущих кромок кусачек с заточкой ULTRA.
Заточка FLUSH является золотой серединой между MICRO и ULTRA.
После резки провода на плоскости среза остается едва заметная, очень тонкая складка, практически не влияющая на последующую пайку. Осевое воздействие на вывод в момент резки безвредно для большинства компонентов. При этом, допустимые нагрузки примерно те же, что для заточки MICRO. Поэтому, FLUSH является наиболее универсальным и наиболее применяемым видом заточки.


вверх страницы Кусачки серии RX


Кусачки серии RX

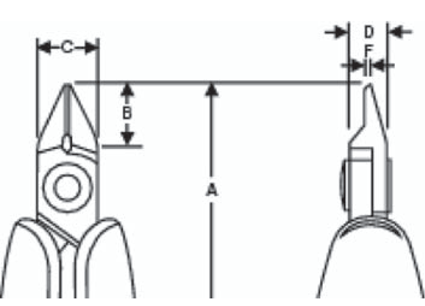

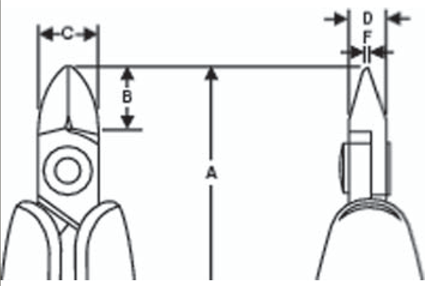

Кусачки С овальной головкойКусачки С овальной головкой   С овальной головкой

A
мм
B
мм
C
мм
D
мм
F
мм
допустимый
диаметр
тип
заточки
RX8131
133.5
8.5
8.0
5.0
0.8
0.1-1.25
Flush
RX8140
135.5
10.5
10.0
6.0
0.8
0.2-1.25
Micro
RX8150
138.5
13.0
12.5
6.0
1.2
0.3-1.6
Micro
RX8160
147.5
16.5
16.0
8.0
1.6
0.3-2.0
Micro

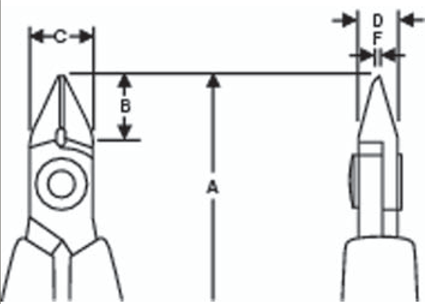

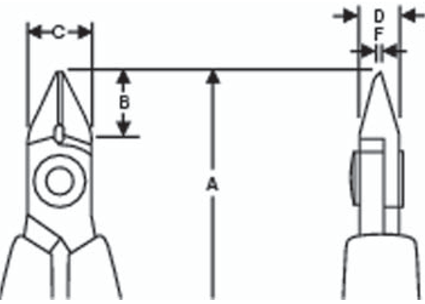

Кусачки С клиновидной головкой  Кусачки С клиновидной головкой С клиновидной головкой

A
мм
B
мм
C
мм
D
мм
F
мм
допустимый
диаметр
тип
заточки
RX8144
135.5
10.5
10.0
6.0
0.8
0.1-1.25
Flush
RX8145
135.5
10.5
10.0
6.0
0.8
0.1-1.0
Ultra

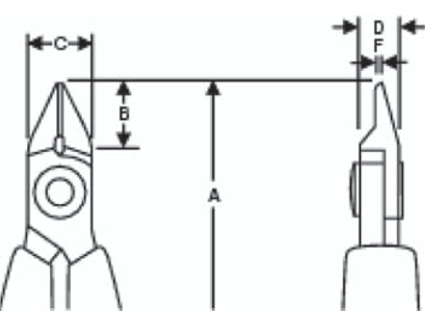

Кусачки С клиновидной утонченной головкой Кусачки С клиновидной утонченной головкой  С клиновидной утонченной головкой

A
мм
B
мм
C
мм
D
мм
F
мм
допустимый
диаметр
тип
заточки
RX8147
135.5
10.5
10.0
6.0
0.8
0.1-1.0
Flush
RX8148
135.5
10.5
10.0
6.0
0.8
0.1-0.8
Ultra

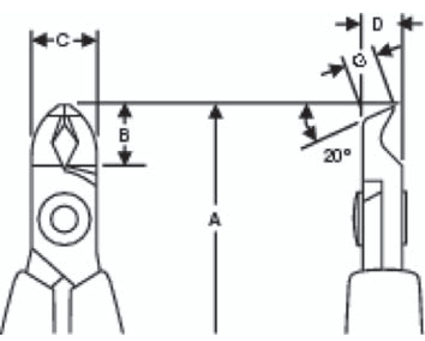

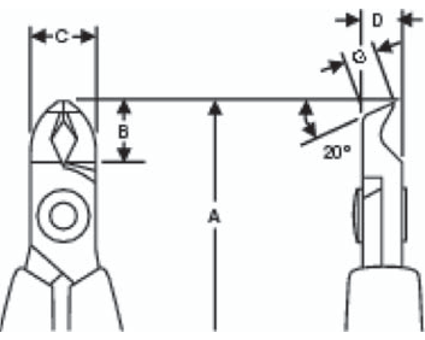

Кусачки С угловой головкой 20град Кусачки С угловой головкой 20град С угловой головкой 20град

A
мм
B
мм
C
мм
D
мм
F
мм
допустимый
диаметр
тип
заточки
RX8211
134.5
9.5
10.0
6.0
4.1
0.2-1.2
Flush

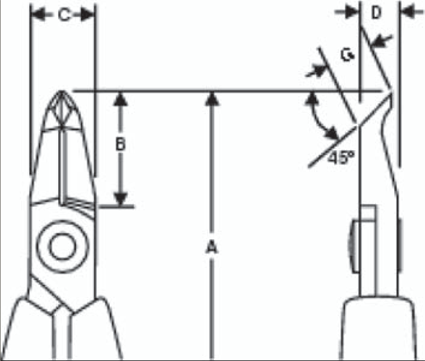

Кусачки С угловой головкой 45град Кусачки С угловой головкой 45град   С угловой головкой 45град

A
мм
B
мм
C
мм
D
мм
F
мм
допустимый
диаметр
тип
заточки
RX8247
143.0
18.0
10.0
6.7
4.1
0.2-1.0
Flush
RX8248
143.0
18.0
10.0
6.7
3.2
0.2-0.8
Flush

Кусачки С угловой головкой 50градКусачки С угловой головкой 50град  С угловой головкой 50град

A
мм
B
мм
C
мм
D
мм
F
мм
G
мм
допустимый
диаметр
тип
заточки
RX8237
144.0
17.4
10.0
7.0
1.6
4.1
0.2-1.0
Ultra

Кусачки С угловой головкой 10град Кусачки С угловой головкой 10град   С угловой головкой 10град

A
мм
B
мм
C
мм
D
мм
F
мм
G
мм
допустимый
диаметр
тип
заточки
RX8234
141.0
14.2
10.6
7.0
1.6
3.2
0.05-0.4
Ultra

вверх страницы Кусачки серии 80


Кусачки серии RX

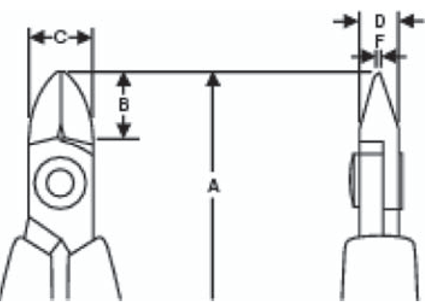

Кусачки С овальной головкой Кусачки С овальной головкой  С овальной головкой

A
мм
B
мм
C
мм
D
мм
F
мм
допустимый
диаметр
тип
заточки
8131
108.0
8.0
8.0
5.0
0.8
0.1-1.25
Flush
8140
110.5
10.5
10.0
6.0
0.8
0.2-1.25
Micro
8150
112.5
12.5
12.5
6.0
1.2
0.3-1.6
Micro
8160
125.0
16.0
16.0
8.0
1.6
0.3-2.0
Micro

Кусачки С клиновидной головкой Кусачки С клиновидной головкой С клиновидной головкой

A
мм
B
мм
C
мм
D
мм
F
мм
допустимый
диаметр
тип
заточки
8144
110.0
10.0
10.0
6.0
0.8
0.1-1.25
Flush
8145
110.0
10.0
10.0
6.0
0.8
0.1-1.0
Ultra

Кусачки С клиновидной утонченной головкой Кусачки С клиновидной утонченной головкой  С клиновидной утонченной головкой

A
мм
B
мм
C
мм
D
мм
F
мм
допустимый
диаметр
тип
заточки
8147
110.0
10.0
10.0
6.0
0.8
0.1-1.0
Flush
8148
110.0
10.0
10.0
6.0
0.8
0.1-0.8
Ultra

Кусачки С угловой головкой 20град Кусачки С угловой головкой 20град  С угловой головкой 20град

A
мм
B
мм
C
мм
D
мм
F
мм
допустимый
диаметр
тип
заточки
8211
110.0
9.5
10.0
6.0
4.1
0.2-1.2
Flush

Кусачки С угловой головкой 45град Кусачки С угловой головкой 45град   С угловой головкой 45град

A
мм
B
мм
C
мм
D
мм
F
мм
допустимый
диаметр
тип
заточки
8147
117.5
18.0
10.0
6.7
4.1
0.2-1.0
Flush
8148
117.5
18.0
10.0
6.7
3.2
0.2-0.8
Flush

вверх страницы Плоскогубцы серии RX и серии 70

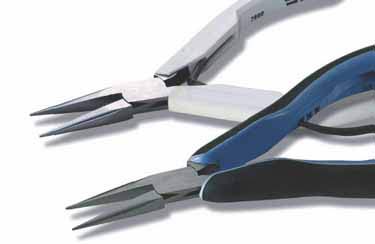

Плоскогубцы серии 70    Плоскогубцы серии RX
Вним ание! Плоскогубцы серии RX и серии 70 отличаются только ручками.
Плоскогубцы Плоскогубцы  С широкими губками

A
мм
B
мм
C
мм
D
мм
E
мм
F
мм
Поверхность
губок
RX7490
146.5
20.0
9.0
6.7
1.2
3.2
гладкая
7490
120.0
20.0
9.0
6.0
1.2
3.2
гладкая

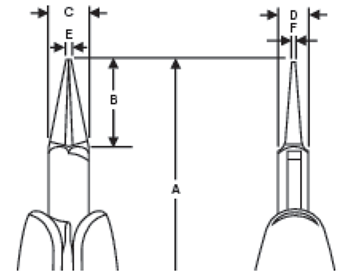

Плоскогубцы Плоскогубцы  Круглогубцы

A
мм
B
мм
C
мм
D
мм
E
мм
F
мм
Поверхность
губок
RX7590
146.5
20.0
9.0
6.0
1.0
0.5
гладкая
7590
120.0
20.0
9.0
6.0
1.0
0.5
гладкая

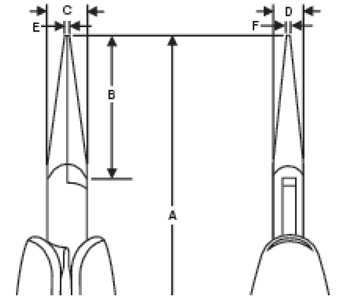

Плоскогубцы Плоскогубцы  С длинными губками

A
мм
B
мм
C
мм
D
мм
E
мм
F
мм
Поверхность
губок
RX7890
158.5
32.0
9.0
6.0
1.2
0.8
гладкая
7890
132.0
32.0
9.0
6.0
1.2
0.8
гладкая
RX7891
158.5
32.0
9.0
6.0
1.2
0.8
с насечками
7891
132.0
32.0
9.0
6.0
1.2
0.8
с насечками

Плоскогубцы Плоскогубцы  С длинными изогнутыми губками

A
мм
B
мм
C
мм
D
мм
E
мм
F
мм
Поверхность
губок
RX7892
155.5
29.0
9.0
6.7
1.2
0.8
гладкая
7892
129.0
29.0
9.0
6.7
1.2
0.8
гладкая

Плоскогубцы Плоскогубцы  С короткими губками

A
мм
B
мм
C
мм
D
мм
E
мм
F
мм
Поверхность
губок
RX7893
146.5
20.0
9.0
6.7
1.2
0.8
гладкая
7893
120.0
20.0
9.0
6.7
1.2
0.8
гладкая

вверх страницы Универсальные ножницы







Ножницы HS6000 разработаны специально для работы с телекоммуникациями. Точное исполнение режущих кромок и применение высокоуглеродистой стали твердостью 57-59 HR делают их незаменимыми для резки кабеля, в том числе и оптоволоконного, а также всех видов армированных материалов. Ручки инструмента имеют антистатическое исполнение.
Универсальные ножницы

Длина
мм
Длина ножа
мм
Толщина ножа
мм
вес
г
HS6000
145
29
2.2-6.4мм
88

вверх страницы Пинцеты для электроники


Пинцеты для электроники   Пинцет в руках монтажника функционально является продолжением его пальцев. Через хороший пинцет монтажник чувствует вес компонента, силу его сжатия и то, насколько надежно он захвачен. Напряжение руки при этом минимально. Дрожание компонента во время его установки на плату недопустимо.
Кроме того, инструмент должен быть устойчивым к возможным неблагоприятным воздействиям таким, как действие кислот, влаги, высоких температур, случайные превышения нагрузок, и даже падение на пол. Сведение кончиков в любых условиях должно быть идеальным, а их поверхность - абсолютно гладкой, чтобы не оставлять на компоненте микроцарапин.
Всеми этими свойствами обладают пинцеты LINDSTROM, в первую очередь, благодаря специальной нержавеющей стали марки 304/305. Этот материал позволяет сделать инструмент одновременно легким и очень прочным. Антистатические и антимагнитные свойства этой марки полностью соответствуют требованиям к инструменту для работы с компонентами. Кроме того, все пинцеты проходят антибликовую обработку поверхности и их можно использовать под микроскопом или оптической осветительной системой без вреда для глаз монтажника.

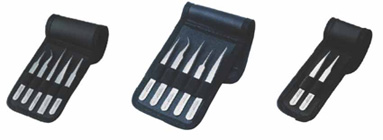

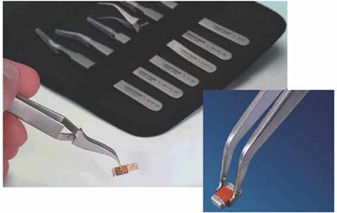

LINDSTROM выпускает широкую гамму специализированных пинцетов для SMT. Вооружившись таким инструментом, монтажник может не опасаться, что в ответственный момент кончики пинцета «сыграют» и компонент упадет. Специальная конфигурация кончиков позволяет надежно удерживать компоненты самых разнообразных форм и размеров.

Пинцеты для электроники общего назначения Артикул Форма
кончиков
Поверхность
кончиков
Длина
мм
Вес
г
Пинцеты для электроники общего назначения TL-MM-SA-SL прямые гладкие 130 15
Пинцеты для электроники общего назначения TL-AA-SA-SL прямые, тонкие гладкие 130 16
Пинцеты для электроники общего назначения TL-1-SA-SL прямые, тонкие гладкие 120 13
Пинцеты для электроники общего назначения TL-3-SA-SL прямые, особо тонкие гладкие гладкие 120 13
Пинцеты для электроники общего назначения TL-2A-SA-SL прямые, широкие, тонкие гладкие 120 15
Пинцеты для электроники общего назначения TL-2-SA-SL прямые гладкие 120 15
Пинцеты для электроники общего назначения TL-4-SA-SL прямые, тонкие гладкие 110 13
Пинцеты для электроники общего назначения TL-5-SA-SL

прямые, особо тонкие

гладкие 110 12
Пинцеты для электроники общего назначения TL-AC-SA-SL прямые, усиленные гладкие 110 18
Пинцеты для электроники общего назначения TL-10G-SA прямые, тонкие с насечками 110 13
Пинцеты для электроники общего назначения TL-3C-SA-SL прямые, тонкие гладкие 110 13
Пинцеты для электроники общего назначения TL-5A-SA-SL изогнутые, тонкие гладкие 115 13
Пинцеты для электроники общего назначения TL-7A-SA-SL скругленные гладкие 115 14
Пинцеты для электроники общего назначения TL-7-SA-SL скругленные, тонкие гладкие 115 13
Пинцеты для электроники общего назначения TL-SS-SA-SL прямые, тонкие гладкие 140 12
Пинцеты для электроники общего назначения TL-65-SA-SL

изогнутые, особо тонкие

гладкие 140 12

Пинцеты для
поверхностного монтажа (SMT)
Артикул
Компоненты
Длина
мм
Вес
г
Пинцеты для поверхностного монтажа (SMT) TL-SM100-SA SMD 115 13
Пинцеты для поверхностного монтажа (SMT) TL-SM101-SA SOIC 8,14,16 115 12
Пинцеты для поверхностного монтажа (SMT) TL-SM102-SA SOIC 20,28, PLCC 115 12
Пинцеты для поверхностного монтажа (SMT) TL-SM103-SA CHIP, SOT 115 15
Пинцеты для поверхностного монтажа (SMT) TL-SM109-SA CHIP<1мм 120 15
Пинцеты для поверхностного монтажа (SMT) TL-SM111-SA Круглые CHIP 120 15
Пинцеты для поверхностного монтажа (SMT) TL-SM112-SA SMD 120 15
Пинцеты для поверхностного монтажа (SMT) TL-SM117-SA CHIP, SOT 115 15



 Для хранения пинцетов рекомендуется использовать специальные папки LINDSTROM:
папки LINDSTROM

Пинцеты с рассеивающими заряд ручками
Артикул
Форма кончиков
Поверхность
кончиков
Длина
мм
Вес
г
Пинцеты с рассеивающими заряд ручками TL-00-SA-ET прямые, тонкие гладкие 130 23
Пинцеты с рассеивающими заряд ручками TL-3-SA-ET прямые, особо тонкие
гладкие 120 19


Пинцеты с антистатическими, рассеивающими заряд ручками - новинка от Lindstrom. В отличие от обычных пинцетов, которые также являются антистатическими по своей природе, поскольку изготовлены из металла, рассеивающие ручки обеспечивают медленный сток заряда и тем самым усиливают защиту компонентов от электростатики.

вверх страницы Отвертки с регулируемым моментом



Отвертки с регулируемым моментом


Артикул
A
мм
B
мм
C
мм
D
мм
Диапазон
cNm
вес
г
MA500-1(6973N)
138
18.2
28
9.6
10-80
195
MA500-2(6976N)
157
18.2
28
9.6
40-200
260
MA500-3(6978N)
171
18.2
28
9.6
50-450
306
Все регулируемые отвертки сделаны под стандартную шестигранную головку ?”. Головки в комплект не входят.

вверх страницы Эргономичные отвертки BELZER



Эргономичные отвертки BELZER Как правило, качество отверток оценивают в первую очередь по максимальному моменту, который можно передать через инструмент на крепежную деталь. Существует даже европейский стандарт ISO, описывающий, какой момент должен обеспечивать такого рода инструмент. Благодаря использованию специальной стали с соответствующей термообработкой и особопрочного пластика рукоятки, отвертки серии BELZER могут передавать момент, превышающий требуемый по стандарту на 60%.
Кроме того, дизайнеры-эргономисты германского подразделения компании провели огромное количество тестов и получили идеальную форму рукоятки, обеспечивающую комфортную и безопасную работу в любых условиях.

Эргономичные отвертки BELZER
1. Широкая часть – под ладонь - для передачи большого усилия
2. Узкая часть – под пальцы - для легкого вращения
3. Покрытие из мягкого пластика против проскальзывания в ладони
4. Шипы из основного пластика для упрочнения мягкого покрытия
5. Отверстие для подвески инструмента на стандартном кронштейне
6. Фаска, препятствующая перекатыванию инструмента

Эргономичные отвертки BELZER

7. Цветная вставка с изображением типа головки для быстрого выбора отвертки
Эргономичные отвертки BELZERЭргономичные отвертки BELZER


толщина головки мм ширина головки мм длина головки мм диам. и длина ручки мм вес г
BE-8010 0.4 2.5 50 16x102 17
BE-8020 0.5 3.0 50 16x102 20
BE-8020L 0.5 3.0
75
16x102 22
BE-8030 0.6 3.5 75 20x122 35
BE-8040 0.8 4.0 100 20x122 38
BE-8150 1.0 5.5 100 27x122 70
BE-8155 1.2 6.5 125 36x122 101
BE-8210 0.4 2.5 75 16x102 18
BE-8220 0.5 3.0 125 16x102 22
BE-8230 0.6 3.5 125 20x122 38
BE-8240 0.8 4.0 175 20x122 47
BE-8250 1.0 5.5 150 27x122 75
BE-8255 1.2
6.5 150 36x122 114

Эргономичные отвертки BELZERЭргономичные отвертки BELZER


номер головки

длина головки мм

диам. и длина ручки мм

вес г

BE-8600 0 60 16x102 19
BE-8610 1 75 20x122 46
BE-8010L 1 200 20x122 75
BE-8620 2 100 27x122 72
BE-8620L 2 200 27x122 85
BE-8630 3 150 36x122 154
BE-8640 4 200 36x161 222

Эргономичные отвертки BELZERЭргономичные отвертки BELZER


номер головки
длина головки мм диам. и длина ручки мм вес г
BE-8906 T6 50 16x102 15
BE-8907 T7 55 16x102 22
BE-8908 T8 60
16x102 23
BE-8909 T9 60 20x122 31
BE-8910 T10
65 20x122 34
BE-8915 T15
70 20x122 35
BE-8920 T20 80 27x122 50
BE-8925 T25 80
27x122 55
BE-8927 T27 100
36x122 96
BE-8930 T30 100 36x122 96
BE-8940 T40
130 36x161 163
BE-8945 T45
130 36x161 163

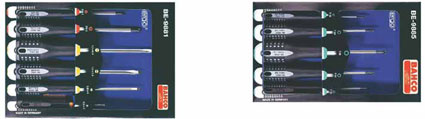

НАБОРЫ ОТВЕРТОК
НАБОРЫ ОТВЕРТОК
BE-9881
НАБОРЫ ОТВЕРТОК
0.5x3x50мм, 0.8х4х100мм, 1х5.5х100мм
BE-9885
НАБОРЫ ОТВЕРТОК
T10, T15, T20, T25, T30

НАБОРЫ ОТВЕРТОК
1х75мм, 2х100мм

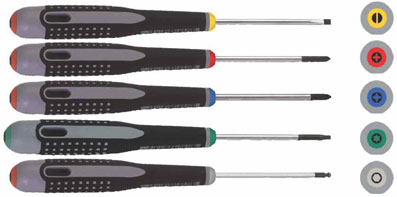

Антистатические прецизионные отвертки

LINDSTROM представляет новую серию антистатических отверток для удобной и безопасной для компонентов сборки и регулировки электронных модулей. Благодаря вращающейся цветной головке, отвертки позволяют лучше контролировать усилия монтажника при выполнении точных работ. Эргономичная ручка из двухкомпонентного мягкого пластика обеспечивает комфорт и снижает утомляемость

Антистатические прецизионные отвертки

9830 Антистатические прецизионные отвертки 0.8 х 40мм, 1.2 х 40мм, 1.5 х 40мм, 2.0 х 60мм
Антистатические прецизионные отвертки 000 х 60мм, 00 х 60мм, 0 х 60мм, 1 х 60мм
9831 Антистатические прецизионные отвертки 1.5 х 40мм, 2 х 60мм, 2.5 х 60мм, 3.0 х 60мм, 3.5 х 60мм
Антистатические прецизионные отвертки 00 х 60мм, 0 х 60мм, 1 х 60мм
9832 Антистатические прецизионные отвертки 1.5 х 40мм, 2 х 60мм, 2.5 х 60мм, 3.0 х 60мм, 3.5 х 60мм
Антистатические прецизионные отвертки 00 х 60мм, 0 х 60мм, 1 х 60мм
9833 Антистатические прецизионные отвертки 2 х 60мм, 2.5 х 60мм, 3.0 х 60мм
Антистатические прецизионные отвертки 00 х 60мм, 0 х 60мм, 1 х 60мм
Антистатические прецизионные отвертки Т8 х 40мм, Т10 х 40мм



 [О нас]    [Вверх раздела]     [Новости]    [Координаты]
