ТЕРМОВОЗДУШНЫЕ  СТАНЦИИ

Скачать Каталог термовоздушных паяльных станций (PDF)

PACE ST-325 Термо-воздушная система для демонтажа SMD-компонентов

METCAL HTC-900 Система пайки горячим воздухом

METCAL HCT2-120 Конвекционный подогреватель плат для ручной пайки

METCAL PTC-100 Конвекционный подогреватель плат для ручной пайки

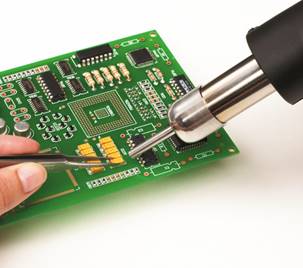

Термовоздушные паяльные станции

Термовоздушный метод пайки с использованием паяльной пасты, предварительно нанесенной с помощью дозатора, в настоящее время является основным приемом ручного монтажа CHIP компонентов.
Горячий воздух обеспечивает требуемый режим нагрева для паяльных материалов и, в отличие от традиционного паяльника, не создает опасных для керамических компонентов резких перепадов температуры.

вверх страницыPACE ST-325
Термо-воздушная система для демонтажа SMD-компонентов

Описание PACE ST-325 (PDF)

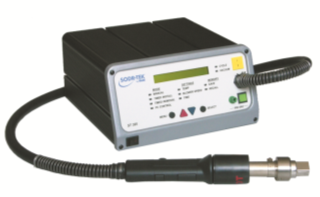

PACE ST-325
Технические характеристики
Электропитание 230В, 50Гц, 75Вт
Диапазон температур 176-482C
Стабильность температуры холостого хода +/- 9С
Глубина вакуума: 508 мм рт.ст.
Производительность
компрессора
5-22 л/мин
Габариты (В, Ш, Г; мм): 134х245х264
Вес блока управления: 4,5 кг

Артикул
Наименование
8007-0432 ST- 325-E Термовоздушная паяльная станция
1199-0019 Программное обеспечение для управления станцией ST-325-E с ПК

 Автоматическая коррекция температуры

Как в любой паяльной системе, работающей с горячим воздухом, штатный термодатчик станции ST325 установлен сразу после нагревателя по ходу движения воздуха. Однако более корректно управлять температурой воздуха в месте расположения выводов компонента. Для этого каждый раз при смене сопла необходимо выполнить несложную процедуру: расположить выносной термодатчик вблизи сопла на таком расстоянии, на каком приблизительно будут находиться выводы компонента, и включить режим автоматической термокоррекции. Система сама определит разницу в показаниях термодатчиков и запишет в память соответствующую поправку так, что все последующие операции с этим соплом можно будет выполнять уже без выносного датчика, а заданная температура будет поддерживаться на выход сопла, то есть в непосредственной близости от выводов компонента. При такой работе перегрев компонента в принципе невозможен. Система автоматической температурной коррекции разработана специально для бессвинцовой технологии, однако и на платах, смонтированных с использованием традиционных паяльных материалов, описанная функция значительно повышает безопасность демонтажа.

PACE ST-325 Эргономичная рукоятка с автоматическим вакуумным захватом

Паяльная система ST 325 в базовой комплектации предназначена для выполнения ручных операций, поэтому конструкторы PACE уделили особое внимание эргономике инструмента. Одна из наиболее важных его деталей – регулируемый вакуумный захват, расположенный по оси сопла.

Во время работы он устанавливается по центру компонента и служит опорой для инструмента, избавляя монтажника от необходимости держать рукоятку навесу да еще с постоянным зазором между соплом и компонентом. В ST-325 предусмотрена возможность оперативно регулировать этот зазор с помощью ручного привода прямо на рукоятке.

За 5 секунд до завершения цикла нагрева автоматически включается вакуумный насос и подается звуковой сигнал оператору, от которого требуется только аккуратно поднять инструмент вместе с отпаянным компонентом.

Запоминание настроек термоцикла

Система ST325 позволяет для каждой операции установить необходимую температуру, скорость потока воздуха и длительность цикла нагрева. В памяти системы могут храниться до 20 вариантов настроек. Когда нужно вновь выполнить операцию, которая уже выполнялась ранее, монтажник просто вызывает из памяти системы соответствующий вариант настройки вместо того, чтобы заново подбирать и задавать параметры термоцикла.

Кроме того, система ST325 может быть подключена к внешнему компьютеру. В этом случае с помощью соответствующего программного обеспечения она способна отрабатывать многозонный термопрофиль с отображением на экране графика реальной температуры в точке установки выносного термодатчика. Это позволяет после небольшого дооснащения использовать ST325 для монтажа BGA-компонентов, но об этом - в следующей главе.


сопла
Форма сопла
Артикул
Наименование
Размер
A
B
C
D
A1125 ST, QFP 10x10 10.2 10.2 10 10
A1262 ST, QFP 12x12 12.2 12.2 12 12
A1126 ST, QFP 14x14 15.2 15.2 15 15
A 1127 ST, QFP 17.5x17.5 19.2 19.2 19 19
A1128 ST, QFP 14x20 15.2 21.2 15 21
A1261 ST, QFP 20x20 20.2 20.2 21 21
A1182 ST, BQFP 24x24 24.2 24.2 21 21
A1129 ST, QFP 28x28 29.7 29.7 29 29
A1263 ST, QFP 28x40 27.7 39.7 29 39
A1265 ST, QFP 32x32 32.2 32.2 31 31
A1264 ST, QFP 40x40 40.2 40.2 39 39
A1135 ST, PLCC 17.5x17.5 18.5 18,5 15 15
A1136 ST, PLCC 20x20 21 21 19 19
A1137 ST, PLCC 25x25 26 26 24 24
A1138 ST, PLCC 30x30 31 31 29 29
A1139 ST, PLCC 12.5x7.3 9 14 6.9 6.9
A1140 ST, PLCC 11.5x11.5 13 13 10 10
A1141 ST, PLCC 11.5x14 15 13 15 10
сопла A1131 ST, SOP 4.4x10 4.8 10
A1132
ST, SOP
5.6x13 5.7 15
A1133
ST, SOP 7.5x15 7.2 16
A1134
ST, SOP 7.5x18 7.2 19
A1187
ST, TSOP 18.5x8 18.5 10
A1257
ST, SOP 11x21
11.7 21
A1258
ST, SOP 7.6x12.7 8.2 11.7
A1259
ST, SOP 13x28 13.5 29
A1260 ST, SOP 8.6x18 8.7 19
Сопла в форме трубки
Артикул
Наименование
Внутренний диаметр
сопла A1142
A1124
A1130
A2064
A2084
A2127
ST, Трубка изогнутая 1,5х3
ST, Трубка 2,5
ST, Трубка 4,4
ST, Трубка 7
ST, Трубка 10
ST, Трубка 7
1,5х3мм
2,5мм
4,4мм
6,4мм
8,4мм
12,4мм

вверх страницыMETCAL HTC-900
Система пайки горячим воздухом

Описание METCAL HTC-900 (PDF)

OKI HCT-900 система пайки горячим воздухом
Технические характеристики
Электропитание 230В, 320Вт
Воздушный поток 6-25 л/мин
Диапазон температур 100-500С
Уровень шума 46Дб
Габариты 170mm x 210mm x 140mm
Вес 4,7 кг
Термовоздушный метод пайки с использованием паяльной пасты, предварительно нанесенной с помощью дозатора, в настоящее время является основным приемом ручного монтажа CHIP компонентов. Горячий воздух обеспечивает требуемый режим нагрева для паяльных материалов и, в отличие от традиционного паяльника, не создает опасных для керамических компонентов резких перепадов температуры.
Артикул
Наименование
HCT-900-21
HCT-900 термовоздушная система
(поставляется с соплом H-D50 5,0мм )
Сопла
H-D25
H-D50
H-D120
2,5мм
5,0мм
12,0мм
Так же доступны и другие сопла.



Форма сопла
Артикул
Наименование
Размер
A
B
C
D
Сопла A1125 ST, QFP 10x10 10.2 10.2 10 10
A1262 ST, QFP 12x12 12.2 12.2 12 12
A1126 ST, QFP 14x14 15.2 15.2 15 15
A 1127 ST, QFP 17.5x17.5 19.2 19.2 19 19
A1128 ST, QFP 14x20 15.2 21.2 15 21
A1261 ST, QFP 20x20 20.2 20.2 21 21
A1182 ST, BQFP 24x24 24.2 24.2 21 21
A1129 ST, QFP 28x28 29.7 29.7 29 29
A1263 ST, QFP 28x40 27.7 39.7 29 39
A1265 ST, QFP 32x32 32.2 32.2 31 31
A1264 ST, QFP 40x40 40.2 40.2 39 39
A1135 ST, PLCC 17.5x17.5 18.5 18,5 15 15
A1136 ST, PLCC 20x20 21 21 19 19
A1137 ST, PLCC 25x25 26 26 24 24
A1138 ST, PLCC 30x30 31 31 29 29
A1139 ST, PLCC 12.5x7.3 9 14 6.9 6.9
A1140 ST, PLCC 11.5x11.5 13 13 10 10
A1141 ST, PLCC 11.5x14 15 13 15 10
Сопла A1131 ST, SOP 4.4x10 4.8 10
A1132
ST, SOP
5.6x13 5.7 15
A1133
ST, SOP 7.5x15 7.2 16
A1134
ST, SOP 7.5x18 7.2 19
A1187
ST, TSOP 18.5x8 18.5 10
A1257
ST, SOP 11x21
11.7 21
A1258
ST, SOP 7.6x12.7 8.2 11.7
A1259
ST, SOP 13x28 13.5 29
A1260 ST, SOP 8.6x18 8.7 19
Сопла в форме трубки
Артикул
Наименование
Внутренний диаметр
Сопла A1142
A1124
A1130
A2064
A2084
A2127
ST, Трубка изогнутая 1,5х3
ST, Трубка 2,5
ST, Трубка 4,4
ST, Трубка 7
ST, Трубка 10
ST, Трубка 7
1,5х3мм
2,5мм
4,4мм
6,4мм
8,4мм
12,4мм

вверх страницыMETCAL HCT2-120
Миниатюрный термофен-карандаш

OKI HCT-900 система пайки горячим воздухом
Технические характеристики
Электропитание 230В, 75Вт (средн.)
Воздушный поток 1.5-7.0 л/мин
Диапазон температур 100-450оС
Стабильность температуры Максимум 10% от показаний на дисплее
Уровень шума Максимум 52Дб
Вес 2,63 кг, 0.4кг подставка
Габариты Станция: 106 x 231 x 170мм
Подставка: 76 х 168 х 86мм

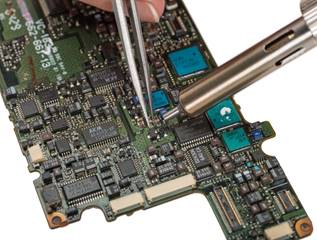

Новый термофен-карандаш HCT2-120 – это новейшая разработка компании METCAL в области термовоздушных станций для ремонта электроники. Этот воздушный термоинструмент отлично подходит для монтажа и демонтажа мелких компонентов и микросхем. Электроника и компоненты с каждым годом становятся все мельче, новый термофен от METCAL дает мастеру больше возможностей и свободы действий при работе с миниатюрными корпусами, не затрагивая соседние микросхемы.
  • Керамический нагреватель 120 Ватт и двухступенчатая помпа обеспечивают максимальную производительность и достаточный нагрев для любых задач
  • Цифровое управление температурой и скоростью потока воздуха с наглядной индикацией
  • Быстродействующая система стабилизации температуры с обратной связью и микропроцессорным управлением
  • Станция переходит в режим энергосбережения при установке рукоятки фена в подставку. В этом ждущем режиме температура нагревателя снижается, продлевая его срок службы.
  • Эргономичнная рукоятка термофена размером с авторучку с прорезиненой накладкой чрезвычайно легкая и удобная.
  • Шесть насадок диаметром от 1.5мм до 4мм включены в комплект поставки. Насадки удобно размещаются в подставке для термофена.
  • Нагреватель и насадки очень просто заменить за считанные секунды.

Артикул
Наименование
HCT2-120
Термофен-карандаш HCT2-120 с 6 насадками.
Принадлежности


HCT-HTR120
Сменный нагреватель
.HN-120KIT-6
Комплект насадок 1.5, 2.0, 2.5, 3.0, 3.5, 4.0мм


вверх страницыMETCAL PTC-100
Конвекционный подогреватель плат для ручной пайки

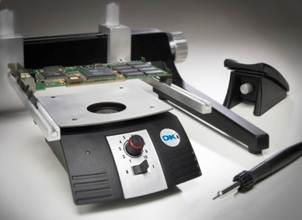

OKI PCT-100 Конвекционный подогреватель плат для ручной пайки

В условиях производства и ремонта электронных систем часто возникает необходимость подогрева печатной платы перед выполнением монтажа или замены электронных компонентов. Нижний подгорев позволяет уменьшить теплоотвод от компонента в плату и таким образом снизить необходимую температуру термоинстумента для его пайки или демонтажа. При использовании воздушных методов замены компонентов нижний подогрев уменьшает или исключает вовсе коробление платы, которое может возникнуть вследствие ее одностороннего нагрева горячим воздухом.

Кроме того, печатные платы, выполненные из материалов на основе керамики, перед пайкой требуют плавного предварительного нагрева из-за чувствительности этих материалов к резким перепадам температур.

В зависимости от способа передачи тепла различают инфракрасные и конвекционные нижние подогреватели. Инфракрасные подогреватели как правило состоят из нескольких кварцевых ламп, имеющих ярко выраженное красное свечение. Конвекционные приборы могут работать за счет принудительной – с помощью вентилятора или естественной – за счет восходящего воздушного потока – конвекции.

Компания OK International предлагает конвекционные подогреватели с принудительной конвекцией, представленные аналоговой моделью PCT-100. Подогреватель может быть укомплектован держателями плат различных конструкций. Для удобства работы монтажника с ручными термоинструментами OKi предлагает эргономичный регулируемый подлокотник.

Технические характеристики
Электропитание 240В
Мощность 450Вт
Воздушный поток 28 л/мин
Максимальная температура 300оС
Вес 1.6 кг
Габариты 205 x 155 x 65мм

Артикул
Наименование
PTC-101-21 PTC-101-21 Сфокусированный подогреватель, держатель платы, подлокотник
  Артикул Наименование
Держатель платы BH-1000 Держатель платы,
4 опоры, 4 стойки,
2 рейки
Держатель платы BH-100 Держатель платы 305мм
Подлокотник PCT-AR
PCT-ARPAD
Подлокотник
Сменная накладка
