ПАЯЛЬНЫЕ СИСТЕМЫ  METCAL/OKi

      Скачать Каталог паяльных станций для ручной пайки (PDF)

Серия CV

Серия MX

Серия MFR

PS-900

Технические особенности паяльных станций METCAL

Сравнительная таблица индукционных паяльных станций METCAL

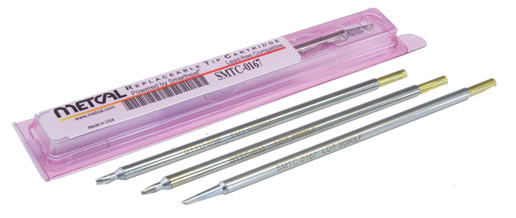

Наконечники SmartHeat®

Жала - Картриджи для индукционных станций серии MX


Картриджи серии STTC, SMTC

Картриджи серии PTTC, STDC


Жала - Картриджи для индукционных станций серии MFR


Наконечники серий SxP, RxP

Наконечники серии TxP

Наконечники серии DxP

Наконечники серий SxV, CxV


Жала - Картриджи для индукционных станций PS-900


Наконечники серий SxV, CxV

вверх страницыИндукционные паяльные станции с функцией контроля качества соединения METCAL CV


  • обладает всеми преимуществами технологии индукционного нагрева SmartHeat: потрясающая теплоотдача, дозированная мощность в зависимости от теплоемкости контакта, уникальная эргономика инструмента
  • запатентованная методика контроля качества каждого контакта прямо во время пайки CV (Connection Validation - проверка соединения)
  • 2,8” цветной сенсорный экран и система цифровой и графической индикации температуры наконечника и мгновенной мощности
  • USB-интерфейс для обновления ПО и сохранения информации о ходе каждой пайки
  • запатентованная система картриджей-наконечников со встроенным чипом:
    - двунаправленный канал связи со станцией
    - запись параметров картриджа
    - защита от использования неоригинальных картриджей
    - совместимость картриджей CV со станциями серии MX

  • два канала для подключения паяльника и термопинцета (термопицет в разработке).
  • полная электромагнитная и электростатическая защита

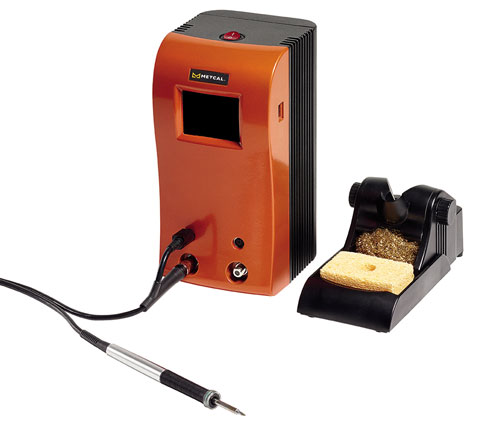

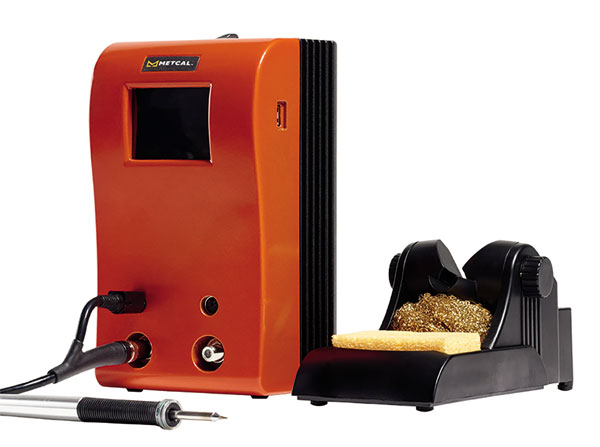

Комплект CV-5210
CV-5210
В комплекте:
• CV-5200 блок станции

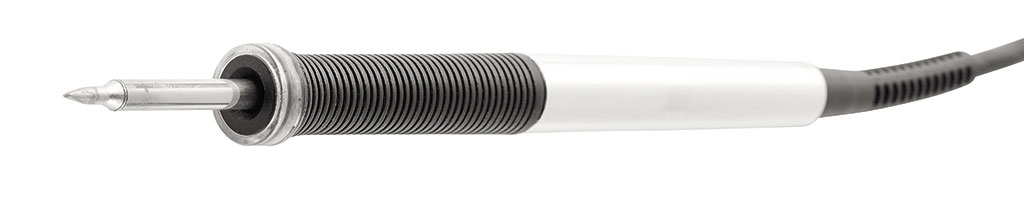

• CV-H1-AV Усовершенствованный паяльник со светодиодной индикацией* (наконечники серии CVC и SMC поставляются отдельно)
• MX-W1AV: Подставка с функцией автоотключения*

Другие комплекты появятся позже (* - Можно заказать отдельно)

Скачать описание в формате PDF

Технические характеристики
Блок станции CV-5200

Условия работы. 10-40 °C
Электропитание заземление обязательно 100 – 240 В, 50/60Гц, 125Вт,
Выходная мощность 80Вт максимум
Рабочая частота 13.56 МГц
Метод нагрева Индукционный
Дисплей 2.8” Цветной TFT LCD, 320*240 RGB,
видимая область 43.20 x 57.60 мм
Каналов 2 канала
Интерфейсы USB
Габариты блока станции 121 x 130 x 235мм
Масса 3.35кг
Сертификация CE TUV
Потенциал наконечник-заземление максимум <2мВ
Сопротивление наконечник-заземление <2Ом
Стабильность температуры на холостом ходу 1.1°C в спокойном воздухе
Точность поддержания температуры Соответствует стандарту IPC J-STD-001
Кабель паяльника L=183см (72”), огнестойкий, ESD защита
ВЧ разъем паяльника F-тип
Интерфейсный разъем паяльника 6-пиновый DIN
Режимы работы 2 канала отдельно или одновременная работа
Обновление ПО Через USB порт

Технология CV(Connection Validation - проверка соединения)

METCAL использует абсолютно новый подход к ручному монтажу: индукционная станция CV не только управляет процессом нагрева по технологии SmartHeat, дозируя мощность в зависимости от теплоемкости контактата, но и контролирует качество каждого соединения прямо во время пайки. В отличие от монтажника, контролирующего процесс визуально, CV оценивает пайку по объективным параметрам. Это позволяет добиться 100%-ой повторяемости и стабильно высокого качества пайки, а также строгого соответствия соединения определенным стандартам.
Основными критериями оценки качества являются время достижения припоем состояния растекания, а также толщина образующегося во время пайки интерметаллического слоя, который по всем стандартам не должен превышать 4-5мкм. Паяльник станции CV снабжен светодиодным индикатором, который дает сигнал монтажнику, когда нужно закончить пайку, а также сообщает об ошибках.

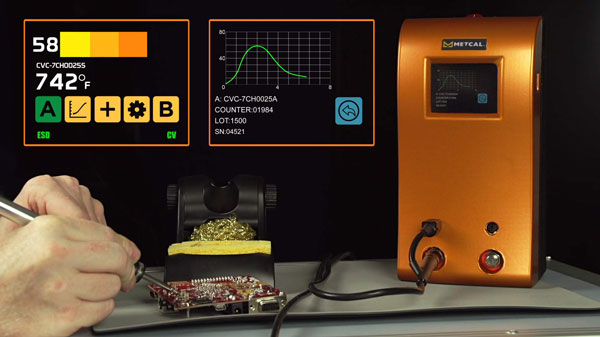

Помимо подачи сигналов станция отображает на цветном сенсорном дисплее текущую температуру наконечника, и даже выводит график изменения мгновенной мощности.

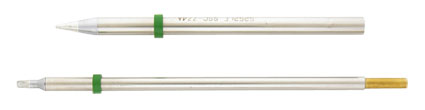

Все картриджи-наконечники CV имеют встроенный чип, с которого станция считывает пареметры наконечника, необходимые для рассчета и контроля процесса. Эти наконечники полностью повотряют номенклатуру наконечников STTC и SMTC и совместимы со станциями серии MX.


Станцию CV можно подключить к внешнему компьютеру, например, технолога или контролера. Специальное ПО позволяет отследить и запомнить все детали процесса пайки каждого соединения. Таким образом, ни одна ошибка монтажника не останется незамеченной, и вероятность брака становится практически нулевой.

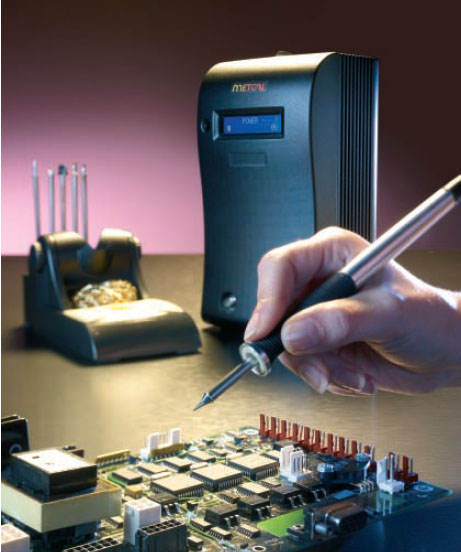

вверх страницыИндукционные паяльные системы высшего уровня серии MX


  • Один из самых легких, миниатюрных и эргономичных паяльников: масса 25г, диаметр картриджа-наконечника 5мм
  • Наивысшая теплоотдача инструмента, эквивалентная 100-ваттному паяльнику с керамическим нагревателем
  • Невесомый наконечник не накапливает тепла и не перегревает легкие контакты и термочувствительные компоненты
  • Система SmartHeat автоматически подбирает оптимальную мощность для каждого контакта
  • Самовключение инструмента при снятии его с подставки и выход на рабочую температуру за 1-2 сек.
  • Два канала для подключения паяльника и термопинцета
  • Огромный выбор картриджей-наконечников для монтажа и ремонта
  • Индикатор мгновенной мощности помогает правильно выбрать картридж-наконенчник по точке Кюри
  • Полная электромагнитная и электростатическая защита

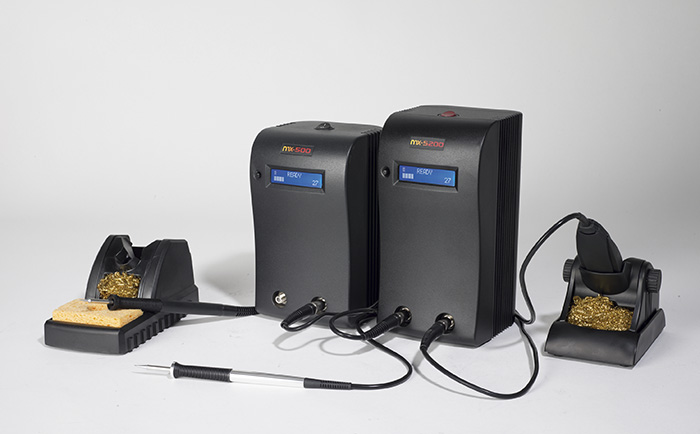

Комплекты MX5000

Артикул MX-5210

MX-5200 двухканальная индукционная паяльная система c паяльником MX-H1-AV.
Два термоинструмента одновременно готовы к работе.
Картриджи-наконечники поставляются отдельно!
Картриджи серии STTC, SMTC

Артикул MX-500S

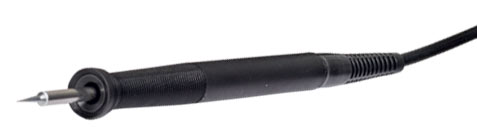

MX-500 двухканальная индукционная паяльная система с паяльником RM3E. Одновременно работает только один канал.
Картриджи-наконечники поставляются отдельно!
Картриджи серии STTC, SMTC
Принадлежности MX5000
Артикул MX-PTZ-AD

Термопинцет с подставкой
Точная регулировка смыкания наконечников.
2 фиксированных положения раскрытых наконенчиков.
Картриджи серии PTTC
Артикул MX-UK5

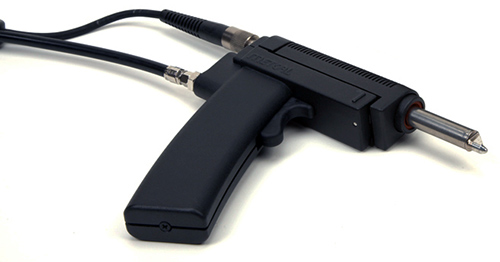

Вакуумный паяльник с подставкой
Необходим внешний источник сжатого воздуха (рекомендуется бесшумный компрессор BAMBI)..
Картриджи серии STDC
Артикул AC-Y10

Губка для подставки (упаковка 10шт)
Латунный очиститель инструмента Артикул AC-BP

Латунный очиститель инструмента (упаковка 10шт)

Технические характеристики
Для возможности наиболее широкого применения MX-5200 в системе предусмотрен второй канал для подключения термопинцета. Особенностью этого инструмента являются регуляторы взаимного положения наконечников. Он позволяет свести кончики самых тонких наконечников в одну точку и работать с самыми мелкими компонентами. Индукционный термопинцет незаменим для пайки керамических конденсаторов. В отличие от классических инструментов, он безопасен для керамической подложки компонента, поскольку не накапливает тепла и не дает «термоудара» при касании контактов.

Как для паяльника, так и для термопинцета выпускается огромное количество наконечников для демонтажа компонентов, поэтому система MX-5000 получила широкое распространение не только в производстве, но и в сфере ремонта электроники.

Cамовключение инструмента при снятии его с подставки и выход на рабочую температуру за 1-2 сек.


Артикулы MX-500
Электропитание 90-240В, 125Вт 90-240В, 70Вт
Выходная мощность 5-80Вт - автоматическое регулирование 5-40Вт - автоматическое регулирование
Рабочая частота 13.56 МГц 13.56 МГц
Сопротивление земля-жало < 2 Ом
< 2 Ом
Габариты 210х130х235мм
210х121х220мм
Вес 3.35 кг 2.65 кг
Вес подставки для инструмента 476 г 476 г

METCAL MX-5200 является паяльной системой высшего уровня. Благодаря высокой рабочей частоте 13МГц в MX-5200 наиболее ярко проявляются все преимущества индукционного метода: потрясающая теплоотдача, точное дозирование мощности для каждого паяемого контакта в зависимости от его теплоемкости и уникальная эргономика инструментов.

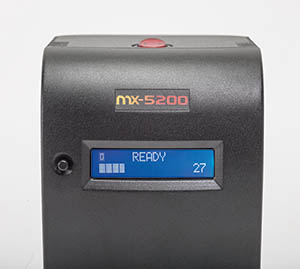

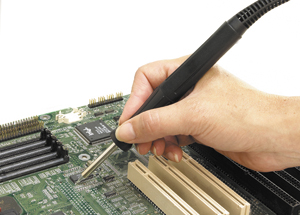

Последняя версия MX снабжена индикатором мощности, который очень хорошо иллюстрирует работу системы термоуправления SmartHeat: в режиме холостого хода видно, что паяльник потребляет 5-7% мощности, а во время пайки система будет давать различную мощность для разных контактов в зависимости от их теплоемкости. В результате, легкие и тяжелые контакты нагреваются приблизительно с одинаковой скоростью, что обеспечивает наиболее качественную и безопасную пайку.

Этот же индикатор показывает, правильно ли Вы выбрали картридж-наконечник по точке Кюри. Возможные варианты: 500, 600, 700 и 800 по шкале Фаренгейта (или соответственно 260, 315, 352 и 370С). Следует отметить, что температура точки Кюри является всего лишь точкой отсчета, по отклонению от которой, система «подбирает» мощность для каждого контакта. Ее не следует воспринимать как рабочую температуру наконечника классических паяльных систем, где от начальной температуры зависит, сколько тепла накоплено в наконечнике. Напомним, что наконечники индукционных паяльников практически не накапливают тепла из-за их ничтожной массы, поэтому в момент касания платы наконечник теряет температуру и затем вновь нагревается вместе с паяемым контактом. Поскольку температура холостого хода индукционного наконечника не имеет практического значения, она не отображается и не регулируется.

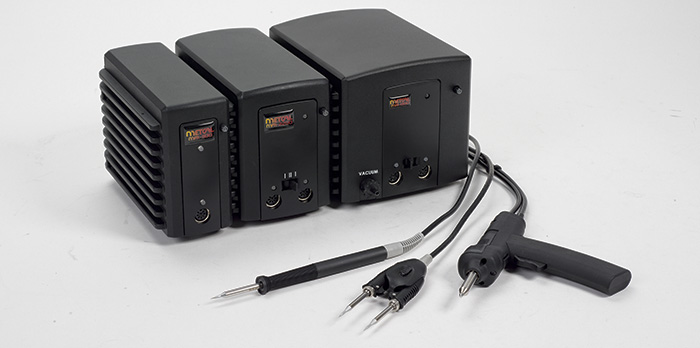

вверх страницы Ремонтные индукционные паяльные системы серии MFR


  • Высокая теплоотдача инструмента, эквивалентная 80-ваттному паяльнику с керамическим нагревателем
  • Невесомый наконечник не накапливает тепла и перегревает легкие контакты термочувствительных компонентов
  • Система SmartHeat автоматически подбирает оптимальную мощность для каждого контакта в зависимости от его теплоемкости
  • Cамовключение инструмента при снятии его с подставки и выход на рабочую температуру за 2-3 сек.
  • Два канала для подключения паяльника и термопинцета
  • Огромный выбор картриджей-наконечников для монтажа и ремонта
  • Полная электромагнитная и электростатическая защита с системой контроля заземления
  • Основными инструментами паяльной системы OKI MFR также являются универсальный паяльник MFR-SRC и термопинцет MFR-PTZ. К обоим инструментам предлагается широкий выбор картриджей-наконечников для монтажа и замены большинства SMD-компонентов.
  • Индукционная паяльная система для ремонта и производства
  • Эргономичный инструмент для ремонта и производства с контролем нагрева по технологии SmartHeat

Комплекты систем MFR
MFR индукционная ремонтная паяльная система;1 канал

Артикул MFR-1100

MFR индукционная ремонтная паяльная система;1 канал.
В комплекте:
MFR-UK1 - паяльник MFR-H1 с подставкой. Картриджи поставляются отдельно!
Наконечники серий SxP, RxP

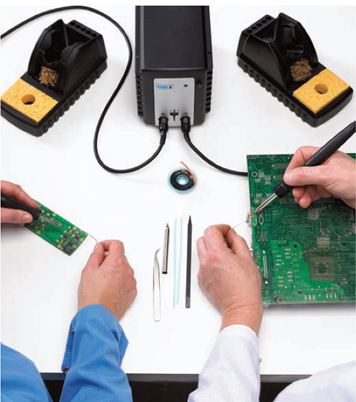

MFR индукционная ремонтная паяльная система 2 канала Артикул MFR-2241

MFR индукционная ремонтная паяльная система 2 канала.
В комплекте:
MFR-UK1 - паяльник MFR-H1 с подставкой,.
Картриджи поставляются отдельно!
Наконечники серий SxP, RxP

MFR-UK4 - прецизионный термопинцет MFR-H4-TW с подставкой.
Картриджи поставляются отдельно!
Наконечники серии TxP

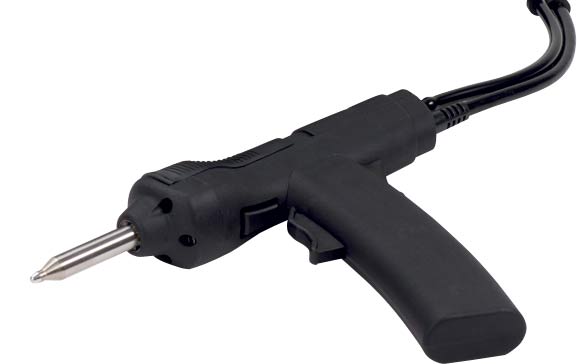

MFR-H5-DS - вакуумный паяльник Артикул MFR-1350

MFR индукционная ремонтная паяльная система с вакуумом, 2 канала.
В комплекте:
MFR-UK5 - вакуумный паяльник MFR-H5-DS с подставкой.
Картриджи поставляются отдельно!
Наконечники серии DxP

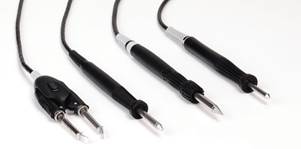

Дополнительные термоинструменты

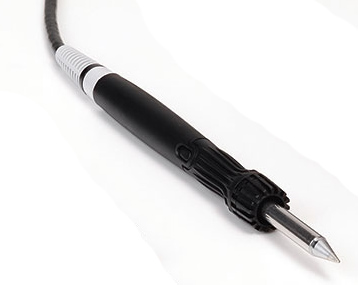

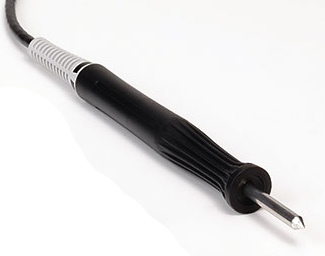

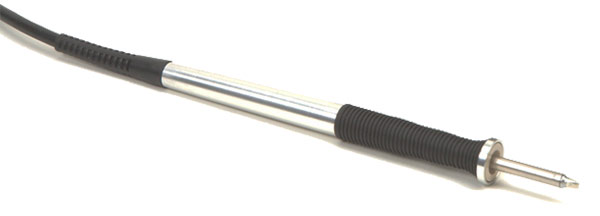

Паяльник MFR-H1 с подставкой Артикул MFR-UK1

Паяльник MFR-H1 с подставкой
Картриджи поставляются отдельно!
Наконечники серий SxP, RxP
Паяльник MFR-H2 с подставкой Артикул MFR-UK2

Паяльник MFR-H2 с подставкой
К паяльнику подходят картриджи-наконечники от станции PS-900
Картриджи поставляются отдельно!
Наконечники серий SxV, CxV
Прецизионный термопинцет MFR-PTZ с подставкой Артикул MFR-UK4

Прецизионный термопинцет с подставкой
Картриджи поставляются отдельно!
Наконечники серии TxP
Принадлежности для систем MFR
Артикул AC-Y10

Губка для подставки (упаковка 10шт)
Латунный очиститель инструмента Артикул AC-BP

Латунный очиститель инструмента (упаковка 10шт)
Картридж-накопитель припоя Артикул MFR-DC10

Картридж-накопитель припоя (упаковка 10шт)
  AC-VPF

Фильтр вакуумного порта (упаковка 5шт)

Технические характеристики

MFR является бюджетной версией представленной выше системы MX5000. Снижение рабочей частоты до 470КГц позволило сохранить технические характеристики на должном уровне, но при этом значительно снизить стоимость благодаря отказу от высокочастотного исполнения, дорогостоящих коаксиальных соединителей, экранов и т.п. Даже небольшое увеличение диаметра наконечника не сделало паяльник менее удобным и эргономичным.

Основными инструментами паяльной системы OKI MFR также являются универсальный паяльник MFR-SRC и термопинцет MFR-PTZ. К обоим инструментам предлагается широкий выбор картриджей-наконечников для монтажа и замены большинства SMD-компонентов.

Дополнительно можно заказать промышленный паяльник MFR-PST с раздельной конструкцией наконечника и индукционного нагревателя: наконечник сменный, а индуктор встроен в рукоятку. В этом случае достигается дополнительная экономия за счет недорогих пассивных наконечников

Электропитание 90-240В, 130Вт (65Вт у MFR-1100)
Выходная мощность 5-50 Вт (автоматическое регулирование)
Рабочая частота 450 КГц
Стабильность температуры ХХ ± 1.1оС
Сопротивление заземления наконечника
не более 2 Ом
Длина провода
71cm
Габариты MFR-2241 122х200х152,5мм
Габариты MFR-1350 170х200х152,5мм
Габариты MFR-1110 90x 200x152.5мм

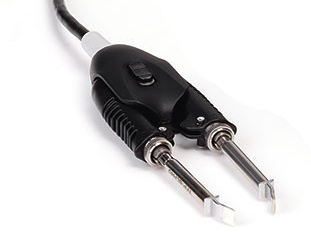

Особого внимания заслуживает прецизионный термопинцет MFR-PTZ. Конструкторы OK International предусмотрели в этом инструменте механизм точного совмещения кончиков наконечников, что позволяет использовать его для монтажа и замены особо мелких CHIP-компонентов. Как и у всех индукционных термоинструментов, мощность, подаваемая в точку пайки, автоматически регулируется в зависимости от теплоемкости паяемого контакта.

Это выгодно отличает термопинцет MFR-PTZ от подобных инструментов с керамическим нагревателем, поскольку система SmartHeat, управляя мгновенной мощностью, стремится обеспечить одинаковую скорость нагрева всех контактов. Это означает, что при правильном выборе картриджа по нагревательной способности, все компоненты на плате будут нагреваться одинаково плавно, а это является необходимым условием пайки керамических компонентов. Термопинцет также может быть использован для демонтажа поверхностных микросхем в корпусах SOIC, SOP, SIMM и др.

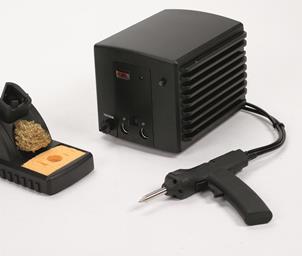

MFR-1350 индукционная ремонтная паяльная система со встроенным вакуумом и очень мощным вакуумным паяльником
  • эргономичный вакуумный паяльник-трансформер с изменяющейся формой рукоятки
  • наивысшая теплоотдача инструмента позволяет работать на самых тяжелых многослойных платах
  • система SmartHeat автоматически подбирает оптимальную мощность для каждого контакта
  • встроенная вакуумная система с бесшумным насосом
  • автоматическое отключение паяльников во время длительного простоя с самовключением при снятии инструмента с подставки и быстрым нагревом до рабочей температуры
  • два канала для подключения различных термоинструментов
  • полная электромагнитная и электростатическая защита с системой контроля заземления
Если индукционную паяльную станцию, уже представляющую собой совершенный инструмент для монтажа компонентов, оснастить вакуумной системой с соответствующим паяльником, то получится MFR-1350 - уникальная система для ремонта электроники.

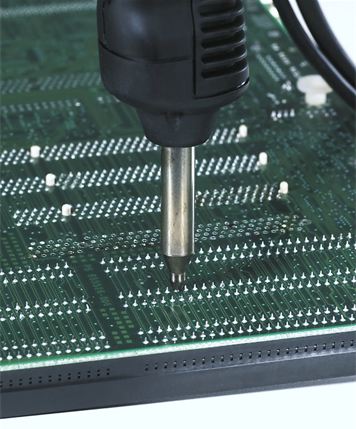

Использование индукционного метода для демонтажа компонентов из отверстий позволяет работать на таких толстых многослойках, на которых любой традиционный вакуумный паяльник либо "примерзнет", либо потребует задать опасно высокую температуру.

Разрабатывая новую ремонтную систему, инженеры OK International основательно позаботились о монтажнике. Во-первых, использован встроенный вакуумный насос с очень низким уровнем шума. Во-вторых, вакуумный паяльник, благодаря складывающейся конструкции, может менять форму от прямой рукоятки до пистолета, в зависимости от выполняемой операции и от привычек монтажника. Смена картриджа наконечника выполняется за считанные секунды с таким же быстрым последующим нагревом.

Кроме вакуумного паяльника для выполнения широкого круга ремонтных работ система может быть укомплектована универсальным паяльником MFR-H1 со сменными картриджами-наконечниками или промышленным паяльником MFR-H2 с недорогими пассивными наконечниками, а также прецизионным термопинцетом.

вверх страницы Индукционная паяльная станция PS-900

  • мощность индуктора 60Вт, что по теплоотдаче эквивалентно 90-ваттному паяльнику с керамическим нагревателем - и это при весе инструмента всего 40г!!!
  • технология SmartHeat - абсолютный контроль нагрева по точке Кюри – подбирает оптимальную мощность для каждого контакта в зависимости от его теплоемкости, создает идеальный режим для качественной пайки, защищает легкие контакты от перегрева, не требует калибровки
  • промышленное исполнение: блок управления в металлическом корпусе, полная электростатическая и электромагнитная защищенность

Комплект PS-900
PS-900 индукционная паяльная система Артикул PS-900-21

PS-900 индукционная паяльная система
Источник питания, паяльник с индуктором CA-3 и подставкой

Наконечник SFV-CH15A в комплекте.

Наконечники серий SxV, CxV
Принадлежности для PS-900
индуктор CA-3 Артикул PS-CA3

Индуктор CA-3 -штатный
Наконечники серий SxV, CxV
Артикул AC-YS4

Сменная губка для подставки (10шт)
Латунный очиститель инструмента Артикул AC-BP

Латунный очиститель инструмента (упаковка 10шт)

Технические характеристики
Электропитание  90-240В, 90Вт
Выходная   мощность 5-60Вт - автоматическое регулирование
Рабочая частота  470 КГц
Длина провода  183 см
Габариты
 70х161х100 мм
Вес 1 кг

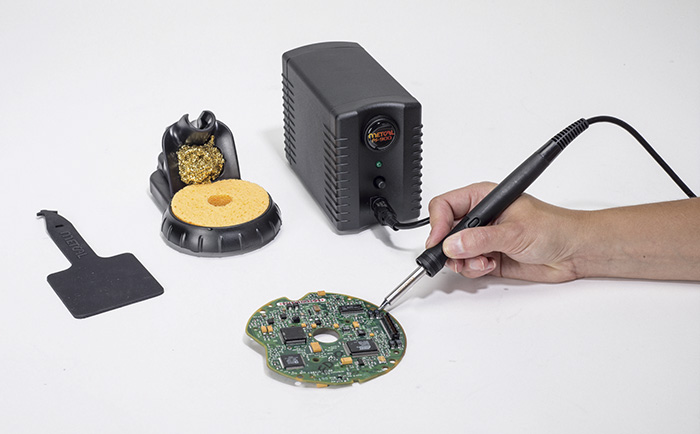

PS-900 – оптимальная паяльная система для промышленной ручной пайки. Обладает всеми преимуществами индукционных систем и, при этом, является недорогим и надежным инструментом. Паяльник . К каждому из них предлагается огромный выбор долговечных наконечников для монтажа различных компонентов. Кроме того, в зависимости от точки Кюри используемого материала, а следовательно, - от нагревательной способности, выпускаются различные серии наконечников для свинцовой и бессвинцовой пайки, а также для работы в условиях особо сильного теплоотвода, например на керамических платах.
Как и все индукционные термоинструменты, паяльная система PS-900 управляет не температурой наконечника, а мощностью, подаваемой в каждую точку пайки в зависимости от ее теплоемкости. Это выгодно отличает индукционный паяльник от подобных инструментов с керамическим или нихромовым нагревателем. Система SmartHeat стремится обеспечить одинаковую скорость нагрева всех соединений, не перегревая легкие контакты и не снижая скорости нагрева на тяжелых. Все это гарантирует наиболее высокое и стабильное качество монтажа.

вверх страницы Технические особенности паяльных станций METCAL

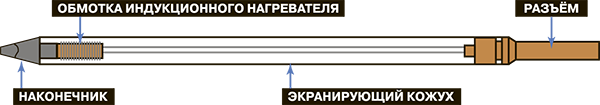

Индукционные паяльные системы – это термоинструмент нового поколения, работа которого основана на нагреве наконечника переменным магнитным полем, а термоуправление осуществляется только за счет законов физики и магнитных свойств (точки Кюри) материала наконечника.

Разработанные американской компанией OK International индукционные паяльные системы получили широчайшее распространение во всем мире под марками OKi и METCAL. Популярность систем обусловлена тем, что индукционный метод нагрева по технологии SmartHeat не только обеспечивает более высокое качество пайки, но и значительно облегчает работу радиомонтажника. Связано это в первую очередь с прекрасной эргономикой инструмента. Дело в том, в паяльнике нет нагревателя, его роль выполняет легкая катушка-индуктор, и та спрятана внутри наконечника. Кроме небольшого «жала» в паяльнике нет других нагретых деталей, поэтому не нужна термоизоляция ручки. В результате вес паяльника едва ощутим, а форма и размер подобраны так, чтобы инструмент был оптимально сбалансирован в руке. Это позволяет монтажнику работать длительное время без лишнего напряжения кисти руки и точно выполнять любые операции.

Не менее важным преимуществом является автоматический подбор мощности инструмента под каждую точку пайки. Монтажнику не нужно думать о том, какую температуру наконечника задать для той или иной операции, чтобы инструмент не «примерз» к массивному выводу или, наоборот, не перегрел легкий контакт. Вместо него процесс нагрева полностью контролирует технология SmartHeat строго по законам физики, которые естественно не ошибаются. Еще, что могут позволить себе пользователи индукционных паяльников, - это забыть о периодических поверках и калибровках. Параметры нагрева определяются только формой и материалом ферромагнитного покрытия наконечника, которые неизменны, а потому и не требуют контроля в процессе эксплуатации.
Технология SmartHeat.
Индукционный метод нагрева давно используется в различных отраслях промышленности, однако применение его в паяльнике оказалось неожиданным, но очень эффективным решением, которое было запатентовано компанией ОК International как технология Smart Heat.

В основе метода лежит нагрев проводника (наконечника паяльника) переменным магнитным полем. Собственно наконечник изготовлен из меди с ферромагнитным покрытием в его хвостовой части, которая в тоже время является сердечником катушки, создающей постоянно действующее переменное магнитное поле.

Наконечник нагревается за счет наведенных поверхностных токов. При определенной температуре, известной в физике как точка Кюри, ферромагнетик теряет свои магнитные свойства, нагрев прекращается, и температура стабилизируется.

В момент касания платы температура наконечника падает, магнитные свойства материала мгновенно восстанавливаются, и наконечник вновь начинает поглощать энергию из магнитного поля, стремясь удержать температуру в точке Кюри. Чем более теплоемкий контакт приходится паять, тем больше отклонится температура, и тем больше энергии будет поглощено из поля. Таким образом, система «подбирает» требуемую мощность для нагрева каждого контакта в зависимости от его теплоемкости.
Максимальная теплоотдача
Главное преимущество индукционного паяльника перед классическим – это потрясающая теплоотдача. Миниатюрный инструмент с индукционным нагревателем мощностью всего лишь 35 Вт на многослойной плате работает так, как некоторые классические паяльники вдвое большей мощности. Практически это означает, что все работы могут выполняться при более низкой температуре наконечника без риска получить «холодную пайку» и прочих неприятностей. Кроме того, один и тот же паяльник может быть использован как для тончайших операций с микро компонентами, так и для силовой пайки на многослойных платах. При этом инструмент остается очень легким и эргономичным. Столь уникальные свойства объясняются тем, что в индукционном паяльнике нагреву подвергается непосредственно сам наконечник, в то время как у классических инструментов первично нагревается проводник в нагревательном элементе, а наконечник получает тепло уже вторично. При этом, на пути от нагретого проводника к наконечнику может быть масса препятствий, начиная от керамики, теплопроводность которой весьма ограничена, кончая воздушным зазором, что вообще недопустимо, но до сих пор встречается.
Управление процессом нагрева
Для получения качественного паяного соединения контакт должен быть нагрет с определенной скоростью, так чтобы сначала активизировался и прореагировал флюс, а уж затем произошло растекание припоя и формирование соединения.

При работе традиционного паяльника с керамическим или нихромовым нагревателем скорость нагрева зависит от теплоемкости паяемого контакта и температуры холостого хода наконечника. В классическом паяльнике, задавая ту или иную температуру, мы на самом деле задаем запас тепловой энергии, накопленной в наконечнике, а не температуру пайки, как многие это неправильно понимают. Однако этот запас энергии может оказаться избыточным для легких контактов и недостаточным для массивных. В результате, одни будут нагреваться слишком быстро, в то время как другие - слишком медленно. Возникает вопрос: как обеспечить требуемую скорость нагрева всех контактов на плате, учитывая то, что их теплоемкость может быть различной

В идеале, необходимо устройство, позволяющее контролировать количество тепла, передаваемого в каждый контакт в зависимости от его теплоемкости. Индукционный паяльник, сделанный по технологии SmartHeat, как раз дает Вам такую возможность.

В отличие от традиционных паяльных систем, управляющих процессом пайки по косвенному параметру – температуре холостого хода наконечника, индукционные системы непосредственно контролируют количество передаваемой в контакт энергии.

Наконечник или картридж?


В технологии ручного монтажа компонентов приходится одновременно решать две противоположные проблемы. С одной стороны, количество слоев в печатных платах постоянно увеличивается, и от паяльника требуется все большая теплоотдача. С другой стороны – уменьшается размер компонентов, и монтаж становится все более плотным, следовательно, для выполнения тонких операций паяльник должен быть очень легким и компактным. Чтобы совместить эти свойства в одном инструменте, многие производители паяльного оборудования начали выполнять наконечник и нагреватель, как одно целое, поскольку в традиционном исполнении паяльника с керамическим нагревателем и со съемным наконечником всегда существует тепловой барьер, препятствующий свободной передачи тепла от нагревателя к наконечнику и таким образом снижающий теплоотдачу инструмента. Однако объединение наконечника с нагревателем привело к значительному удорожанию инструмента, что особенно ощутимо, когда для работы необходим не один, а множество наконечников различных форм.

Только индукционный метод нагрева позволяет использовать недорогие сменные наконечники, сохраняя при этом невероятно высокую теплоотдачу инструмента. И все потому, что технология SmartHeat обеспечивает непосредственный нагрев наконечника, независимо от того съемный он или нет.

Не требует калибровки

С переходом на бессвинцовую технологию ключевым требованием к паяльному оборудованию становится стабильность термоуправления, т.е. сохранение точности поддержания температуры в течение всего срока эксплуатации инструмента. Связано это требование с тем, что температура пайки повысилась на 40 градусов и стала очень близка к предельно допустимой для компонентов температуре. Снижение точности термоуправления увеличивает риск теплового повреждения компонентов. Традиционные паяльные системы, в которых в качестве датчика используется термопара, подверженная естественному старению, со временем начинают отрабатывать температуру с определенной погрешностью, для устранения которой должна выполняться периодическая калибровка оборудования. Индукционные паяльные системы полностью избавят Вас от такой необходимости, поскольку температура наконечника зависит только от состава используемого в нем ферромагнетика, который не подвержен изменению с течением времени. По законам физики, индукционный паяльник не способен поддерживать какую либо иную температуру, чем температура точки Кюри. Следовательно, калибровка не требуется на весь срок эксплуатации инструмента.
Абсолютно безопасно

Хотя в индукционных паяльных системах используется переменное магнитное поле, этот инструмент абсолютно безопасен для здоровья человека, благодаря наличию экранирующих конструктивных элементов. Каждый наконечник снабжен специальным кожухом, полностью закрывающим индуктор термоинструмента. Также надежно экранированы рукоятка паяльника, кабель и корпус блока питания. Кроме того, все модели имеют антистатическое исполнение.

Таким образом, индукционные паяльные системы (индукционные паяльники) OKI полностью отвечают требованиям российских и международных стандартов безопасности, что подтверждено соответствующими сертификатами.

Бессвинцовая технология

Все паяльные системы OKi полностью соответствуют требованиям бессвинцовой пайки и сами выполнены без применения свинцовосодержащего припоя. Повышенная теплоотдача индукционных инструментов наилучшим образом обеспечивает необходимый температурный режим для бессвинцовой пайки без риска перегрева компонентов и печатной платы. Для каждой паяльной системы выпускаются картриджи или наконечники с повышенной точкой Кюри, специально предназначенные для бессвинцовой технологии.

ОСОБЕННОСТИ ИЗМЕРЕНИЯ ТЕМПЕРАТУРЫ НАКОНЕЧНИКА ИНДУКЦИОННОГО ПАЯЛЬНИКА.

Согласно требованиям большинства российских отраслевых стандартов, связанных с ручной пайкой, например, ОСТ 92-1042-98 или ОСТ 107.460092.024-93, температура наконечника или, как там написано «стержня» паяльника, во время пайки не должна превышать 265-270°С.

Индукционные паяльники METCAL полностью отвечают этому требованию. Однако в связи с особенностями индукционной технологии обратите внимание на отличия в методике измерения температуры наконечника.

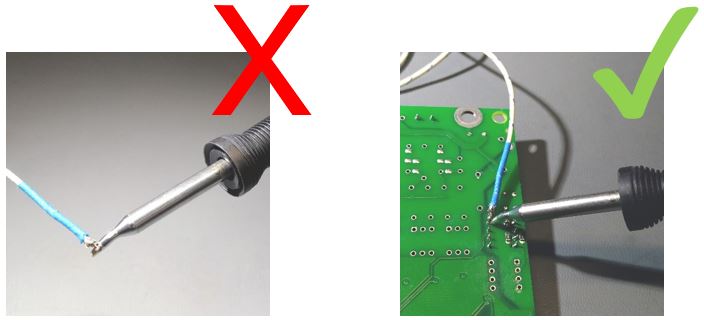

Классический метод подразумевает измерение температуры наконечника на холостом ходу, т.е. когда паяльник не контактирует с платой, а только с относительно легкой термопарой измерительного прибора через каплю расплавленного припоя. Этот метод вполне хорош для старых массивных паяльников, которые даже при невысокой температуре запасали достаточно тепла, чтобы обеспечить требуемый нагрев контакта.

Однако особенность индукционных, да и большинства современных паяльников заключается в том, что их наконечники очень легкие, и тепла не накапливают. На холостом ходу, то есть до начала процесса пайки, они могут быть очень горячими, но при контакте с платой почти мгновенно остывают, и уже во время пайки их температура как правило не превышает 240-250 градусов, что полностью отвечает требованиям например ОСТ 92-1042-98, который гласит: «..при пайке каждого вывода температура стержня паяльника - не более 265 градусов, время пайки каждого вывода - не более 3 секунд.»

Для корректного измерения температуры наконечника индукционного паяльника во время пайки компания METCAL рекомендует поместить термопару в расплавленный припой непосредственно на паяемом контакте.

Убедившись, что температура наконечника на самом легком контакте на плате не превышает допустимую в течение всего времени его пайки, вы можете быть уверены, что при пайке остальных контактов температура будет еще ниже.

вверх страницы Сравнительная таблица индукционных паяльных станций METCAL


MX-5200
 MX-500S
MFR-1110
MFR-2241
MFR-1350
PS-900

Универсальный паяльник
В комплекте
В комплекте
В комплекте
В комплекте
Опция
В комплекте
Прецизионный термопинцет
Опция
Опция
Опция
В комплекте
Опция
Нет
Вакуумный паяльник
Опция (нужен отдельный компрессор)
Опция (нужен отдельный компрессор)
Нет
Нет
В комплекте, встроенная помпа с низким шумом
Нет
Каналы
2 одновременных
2 переключаемых
1
2 одновременных
2 переключаемых
1
Мощность станции
5-80 Вт на канал
5-40 Вт на канал
5-50Вт
5-50Вт на канал
5-50Вт на канал
5-60Вт на канал
Частота
13.56 МГц
13.56 МГц
450 кГц
450 кГц
450 кГц
470 кГц
Теплопередача паяльников
Максимальная
Максимальная
Превосходная
Превосходная
Превосходная
Высокая
Наконечники
Сменный картридж
Сменный картридж
Сменный картридж
Сменный картридж
Раздельный картридж и индуктор
Раздельный картридж и индуктор
Автоматическое отключение
Ждущий режим в подставке, спящий режим
Ждущий режим в подставке, спящий режим
Ждущий режим в подставке
Ждущий режим в подставке
Ждущий режим в подставке
Нет

вверх страницы Наконечники SmartHeat®


Максимальная температура наконечников и картриджей SmartHeat®

Картриджи-наконечники с фиксированной температурой – это полностью безопасное и эффективное решение для пайки по бессвинцовой технологии с максимальным контролем над процессом.
Кроме того наконечники с фиксированной температурой имеют больший срок службы, так как они работают при более низких температурах.
Основываясь на нашем опыте и пожеланиях наших клиентов, мы установили набор фиксированных температур наконечников, который покрывает практически любые потребности контактной пайки.


В таблице приведены максимальные температуры наконечников и их условные обозначения:

Серия
Артикулы
Применение
Температура ХХ*

Свинцовая
технология
Бессвинцовая технология

500 STTC-5xx, SMTC-5xxx, SSC-5xx Чувствительные компоненты Особо чувствительные компоненты 265°C
600 STTC-0xx, PTTC-6xx, UFTC-6xxxx, SMTC-0xxx, TATC-6xx, SSC-6xx Платы FR4 / Стекотекстолит Чувствительные компоненты 320°C
700


STTC-1xx, PTTC-7xx, UFTC-7xxxx, SMTC-1xxx, STDC-1xx, STDC-7xx, SSC-7xx

Теплоемкие компоненты и Керамические платы Платы FR4 / Стеклотекстолит 360°C
800 STTC-8xx, SMTC-8xx, PTTC-8xx Особые случаи Керамические платы 450°C

650


PHT-65xxxx

Платы FR4 / Стекотекстолит Чувствительные компоненты 350°C
750 PHT-75xxxx Теплоемкие компоненты и Керамические платы Платы FR4 / Стеклотекстолит 370°C
T STP-xxxx, STV-xxxx, TTP-xxx Платы FR4 / Стеклотекстолит Чувствительные компоненты 320°C
F SFP-xxxx, SFV-xxxx, RFP-xxx,
TFP-xxx, DFP-xxx
Теплоемкие компоненты и Керамические платы Платы FR4 / Стеклотекстолит 360°C
C SCP-xxxx, SCV-xxxx, RCP-xxx, TCP-xxx, DCP-xxx Особые случаи Керамические платы 410°C

* При выборе наконечника обращайте внимание на их артикул.
Выделенная серым цветом цифра или буква определяет нагревательную способность наконечника. Температура холостого хода наконечника приведена для справки, при контакте наконечника с платой его температура как правило не превышает 250 градусов, что отвечает требованиям ОСТ 92-1042-98, ОСТ 107.460092.024-93 и многим другим.

* ОСОБЕННОСТИ ИЗМЕРЕНИЯ ТЕМПЕРАТУРЫ НАКОНЕЧНИКА ИНДУКЦИОННОГО ПАЯЛЬНИКА. Согласно требованиям большинства российских отраслевых стандартов, связанных с ручной пайкой, например, ОСТ 92-1042-98 или ОСТ 107.460092.024-93, температура наконечника или, как там написано «стержня» паяльника, во время пайки не должна превышать 265-270°С. Индукционные паяльники METCAL полностью отвечают этому требованию. Однако в связи с особенностями индукционной технологии обратите внимание на отличия в методике измерения температуры наконечника. Классический метод подразумевает измерение температуры наконечника на холостом ходу, т.е. когда паяльник не контактирует с платой, а только с относительно легкой термопарой измерительного прибора через каплю расплавленного припоя. Этот метод вполне хорош для старых массивных паяльников, которые даже при невысокой температуре запасали достаточно тепла, чтобы обеспечить требуемый нагрев контакта. Однако особенность индукционных, да и большинства современных паяльников заключается в том, что их наконечники очень легкие, и тепла не накапливают. На холостом ходу, то есть до начала процесса пайки, они могут быть очень горячими, но при контакте с платой почти мгновенно остывают, и уже во время пайки их температура как правило не превышает 240-250 градусов, что полностью отвечает требованиям например ОСТ 92-1042-98, который гласит: «..при пайке каждого вывода температура стержня паяльника - не более 265 градусов, время пайки каждого вывода - не более 3 секунд.» Для корректного измерения температуры наконечника индукционного паяльника во время пайки компания METCAL рекомендует поместить термопару в расплавленный припой непосредственно на паяемом контакте.


Убедившись, что температура наконечника на самом легком контакте на плате не превышает допустимую в течение всего времени его пайки, вы можете быть уверены, что при пайке остальных контактов температура будет еще ниже.

вверх страницы Картриджи-наконечники для инструмента MX-H1-AV и MX-RME (MX-UK2)

Картриджи серии STTC, SMTC



Внимание! Цифра в артикуле, выделенная серым цветом определяет нагревательную способность наконечника.
Рекомендации по выбору:
Припой Теплоёмкость платы
низкая средняя высокая
свинцосодержащий X=5 X=0 X=1
бессвинцовый X=0 X=1 X=8

Геометрия наконечника Артикулы Описание
Наконечники для паяльника MX-H1-AV и MX-RME STTC-125P
STTC-825P
Угол 30°
P = Геометрия для лучшей теплопередачи
1.0mm x 6.5mm (.04" x .25")
Наконечники для паяльника MX-H1-AV и MX-RME STTC-525
STTC-025
STTC-125
STTC-825
Угол 30°
1.0mm x 9.1mm (.04"x .33")
Наконечники для паяльника MX-H1-AV и MX-RME STTC-138P
STTC-838P
Угол 30°
P = Геометрия для лучшей теплопередачи
1.5mm x 6.0mm (.06" x .24")
Наконечники для паяльника MX-H1-AV и MX-RME STTC-538
STTC-038
STTC-138
STTC-838
Угол 30° 1.5mm x 9.9mm (.06" x .39")

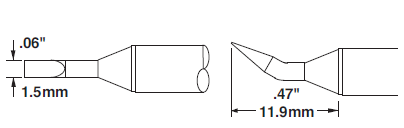

Наконечники для паяльника MX-H1-AV и MX-RME STTC-599
STTC-099
STTC-199
STTC-899
Изогнутый Угол 30°
1.5mm x 11.9mm (.06" x .47")
Наконечники для паяльника MX-H1-AV и MX-RME STTC-137P
STTC-837P
Угол 30°
P = Геометрия для лучшей теплопередачи
1.78mm x 6.0mm (.07" x .24")
Наконечники для паяльника MX-H1-AV и MX-RME STTC-537
STTC-037
STTC-137
STTC-837
Угол 30°
1.78mm x 9.9mm (.07" x .39")
Наконечники для паяльника MX-H1-AV и MX-RME STTC-598
STTC-098
STTC-198
STTC-898
Изогнутый
Угол 30°
1.78mm x 9.9mm (.07" x .39")
Наконечники для паяльника MX-H1-AV и MX-RME STTC-542
STTC-042
STTC-142
STTC-842
Удлинненный
Угол 60°
1.78mm x 16mm (.07" x .63")
Наконечники для паяльника MX-H1-AV и MX-RME STTC-514
STTC-014
STTC-114
Угол 45°
2.0mm x 4.7mm (.08" x .19")
Наконечники для паяльника MX-H1-AV и MX-RME STTC-136P
STTC-836P
Угол 30°
P = Геометрия для лучшей теплопередачи
2.5mm x 6.0mm (.10" x .24")
Наконечники для паяльника MX-H1-AV и MX-RME STTC-536
STTC-036
STTC-136
STTC-836
Угол 30°
2.5mm x 9.9mm (.10" x .39")
Наконечники для паяльника MX-H1-AV и MX-RME STTC-513
STTC-013
STTC-113
STTC-813
Угол 90°
3.0mm x 4.8mm (.12" x .19")

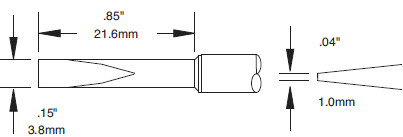

Наконечники для паяльника MX-H1-AV и MX-RME STTC-020
STTC-120
STTC-820
Угол 12°
3.8mm x 21.6mm (.15" x .85")
Наконечники для паяльника MX-H1-AV и MX-RME STTC-517
STTC-017
STTC-117
STTC-817
Большой клиновидный
5.0mm x 7.6mm (.20" x .30”)
Наконечники для паяльника MX-H1-AV и MX-RME STTC-565
STTC-065
STTC-165
STTC-865
Большой клиновидный
5.0mm x 11.4mm (.20" x .45")
Наконечники для паяльника MX-H1-AV и MX-RME STTC-590
STTC-090
STTC-190
STTC-890
Тонкий удлиненный конус
0.25mm x 13.2mm (.01"x .52")
Наконечники для паяльника MX-H1-AV и MX-RME STTC-526
STTC-026
STTC-126
STTC-826
Тонкий изогнутый конус 30°
0.4mm x 7.9mm (.016" x .31")
Наконечники для паяльника MX-H1-AV и MX-RME STTC-522
STTC-022
STTC-122
STTC-822
Тонкий конус
0.4mm x 8.4mm (.016" x .33")
Наконечники для паяльника MX-H1-AV и MX-RME STTC-145P
STTC-845P
Тонкий конус
P = Геометрия для лучшей теплопередачи
0.4mm x 8.5mm (.016" x .34")
Наконечники для паяльника MX-H1-AV и MX-RME STTC-506
STTC-006
STTC-106
STTC-806
Тонкий конус
0.4mm x 13.7mm (.016"x .54")

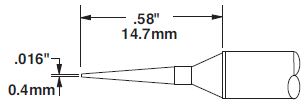

Наконечники для паяльника MX-H1-AV и MX-RME STTC-545
STTC-045
STTC-145
STTC-845
Тонкий конус
0.4mm x 14.7mm (.016"x .58")
Наконечники для паяльника MX-H1-AV и MX-RME STTC-540
STTC-040
STTC-140
STTC-840
Тонкий конус
Угол 30°
Удлиненный
0.4mm x 16mm (.016" x .63")
Наконечники для паяльника MX-H1-AV и MX-RME STTC-511
STTC-011
STTC-111
Тонкий конус
0.5mm x 4.6mm (.02" x .18")
Наконечники для паяльника MX-H1-AV и MX-RME STTC-516
STTC-016
STTC-116
STTC-816
Тонкий конус
0.5mm x 4.8mm (.02" x .19")
Наконечники для паяльника MX-H1-AV и MX-RME STTC-544
STTC-044
STTC-144
STTC-844
Тонкий конус
Угол 30°
Удлиненный
0.5mm x 14.5mm (.02" x .57")
Наконечники для паяльника MX-H1-AV и MX-RME STTC-543
STTC-043
STTC-143
STTC-843
Тонкий конус
0.5mm x x 15.2mm (.02" x .6")
Наконечники для паяльника MX-H1-AV и MX-RME STTC-101P
STTC-801P
Конус
P = Геометрия для лучшей теплопередачи
1.0mm x 6.5mm (.04" x .25")
Наконечники для паяльника MX-H1-AV и MX-RME STTC-531
STTC-031
STTC-131
Конус
1.0mm x 9.9mm (.04" x .39")
Наконечники для паяльника MX-H1-AV и MX-RME STTC-501
STTC-001
STTC-101
Конус
1.0mm x 13.5mm (.04" x .53")
Наконечники для паяльника MX-H1-AV и MX-RME STTC-507
STTC-007
STTC-107
Конус
1.0mm x 16.7mm (.04" x .66")

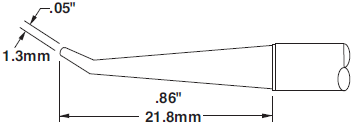

Наконечники для паяльника MX-H1-AV и MX-RME STTC-541
STTC-041
STTC-141
STTC-841
Конус изогнутый 30°
Удлиненный
1.3 mm x 21.8mm (.05" x .86")
Наконечники для паяльника MX-H1-AV и MX-RME STTC-546
STTC-046
STTC-146
STTC-846
Скос 60°
удлиненный
1.00mm x 14.2mm (.04"x .56")
Наконечники для паяльника MX-H1-AV и MX-RME STTC-147P
STTC-847P
Скос 60°
P = Геометрия для лучшей теплопередачи
1.78мм x 6.4мм (.07" x .25")
Наконечники для паяльника MX-H1-AV и MX-RME STTC-535
STTC-035
STTC-135
Скос 30°
1.78мм x 9.9мм (.07"x .39")
Наконечники для паяльника MX-H1-AV и MX-RME STTC-505
STTC-005
STTC-105
Скос 30° 1.78мм x 11.7мм (.07"x .46")
Наконечники для паяльника MX-H1-AV и MX-RME STTC-547
STTC-047
STTC-147
STTC-847
Скос 60° удлиненный
1.78мм x 14.2мм (.07"x .56")

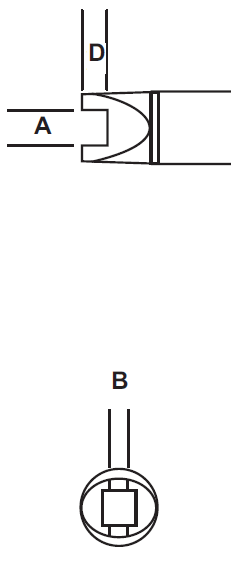

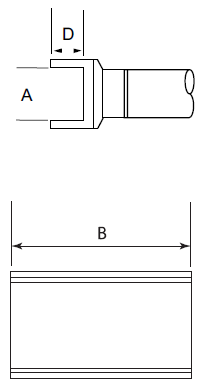

Геометрия наконечника Артикулы A D B Тип корпуса
Наконечники для демонтажа инструмент MX-H1-AV SMTC-505
SMTC-005
SMTC-105
1.7 (.068)
1.27
(.05)
2.5
(.10)
SOT-32
SMTC-596
SMTC-096
SMTC-196
1.78
(.07)
1.02
(.04)
1.02
(.04)
Chip 0402, 0603
SMTC-588
SMTC-088
SMTC-188
2.03
(.08)
1.52
(.06)
1.27
(.05)
Chip 0402, 0603,
0805
SMTC-501
SMTC-001
SMTC-101
2.3
(.09)
1.8
(.07)
1.3
(.05)
Chip 0805
SMTC-502
SMTC-002
SMTC-102
3.6
(.14)
1.8
(.07)
1.5
(.06)
Chip 1206,1210
SMTC-132 3.81
(.15)
2.54
(.10)
2.41
(.095)
Chip Box B EIA
SOPM-3528
SMTC-536
SMTC-036
SMTC-136
4.8
(.19)
4.06
(.16)
2.8
(.11)
Chip Box B EIA
SOPM-4532
SMTC-503
SMTC-003
SMTC-103
4.83
(.19)
1.91
(.075)
2.03
(.08)
Chip 1812

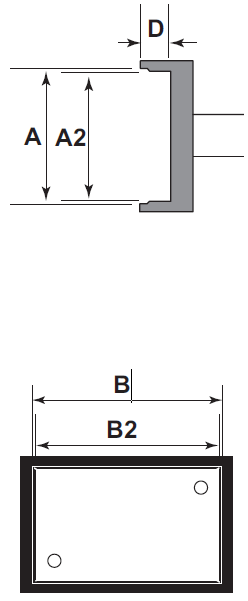

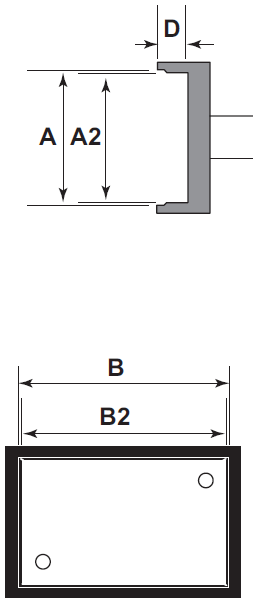

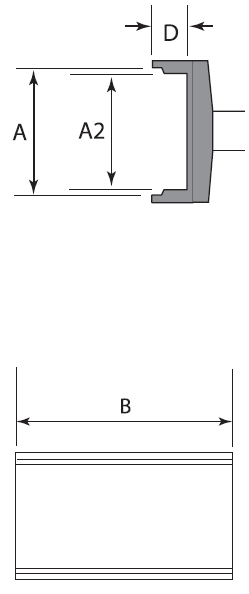

Геометрия наконечника Артикулы A A2 D B Тип корпуса
Наконечники для демонтажа инструмент MX-H1-AV SMTC-004
SMTC-104
5.08
(.20)
5.08
(.20)
2.3
(.90)
4.32
(.17)
SOIC-8
SMTC-006
SMTC-106
5.08
(.20)
5.08
(.20)
2.3
(.90)
10.16
(.40)
SOIC-14,16
SMTC-0142
SMTC-1142
5.18
(.204)
5.18
(.204)
2.54
(.100)
8.89
(.350)
SOIC-14
SMTC-047
SMTC-147
8.51
(.335)
8.51
(.335)
5.08
(.20)
6.35
(.250)
DPAC
SMTC-126 8.64
(.340)
8.0
(.315)
1.88
(.074)
18.8
(.740)
SOJ-28,
SOM-32
SMTC-007
SMTC-107
9.53
(.375)
9.53
(.375)
3.20
(.125)
18.3
(.720)
SOIC-28
SMTC-009
SMTC-109
9.53
(.375)
9.53
(.375)
3.18
(.125)
15.75
(.620)
SOIC-24
SMTC-010
SMTC-110
9.53
(.375)
9.53
(.375)
3.20
(.125)
13.20
(.520)
SOIC-20
SMTC-040
SMTC-140
11.43
(.450)
10.40
(.410)
1.90
(.075)
25.9
(1.02)
SOJ-40,
SOM-32

Геометрия наконечника Артикулы A A2 D B B2 Тип корпуса
Наконечники для демонтажа инструмент MX-H1-AV
SMTC-0121
SMTC-1121
8.38
(.330)
8.38
(.330)
2.54
(.100)
8.38
(.330)
8.38
(.330)
SQFP 48
(EIJA)
SMTC-0112
SMTC-1112
10.16
(.400)
9.14
(.360)
3.80
(.150)
10.16
(.400)
9.14
(.360)
PLCC 20
SMTC-0120
SMTC-1120
11.18
(.440)
11.18
(.440)
2.54
(.100)
11.18
(.440)
11.18
(.440)
SQFP 64
(EIJA)
SMTC-1159 12.19
(.480)
11.18
(.440)
2.79
(.110)
13.21
(.520)
12.19
(.480)
TQFP 44
SMTC-013
SMTC-113
12.70
(.500)
11.56
(.455)
3.80
(.150)
12.70
(.500)
11.56
(.455)
PLCC 28
SMTC-116 12.70
(.500)
11.43
(.450)
3.80
(.150)
15.24
(.600)
13.97
(.550)
PLCC 32
SMTC-1132 13.34
(.525)
12.32
(.485)
2.79
(.110)
13.34
(.525)
12.32
(.485)
TQFP 80
SMTC-0118
SMTC-1118
15.49
(.610)
14.48
(.570)
2.79
(.110)
15.49
(.610)
14.48
(.570)
VQFP 100
(EIJA)
SMTC-043
SMTC-143
16.51
(.650)
16.51
(.650)
3.30
(.130)
22.48
(.885)
22.48
(.885)
QFP 100
Rectangular
SMTC-014
SMTC-114
17.78
(.700)
16.76
(.660)
3.80
(.150)
17.78
(.700)
16.76
(.660)
PLCC 44
SMTC-117 20.32
(.800)
19.30
(.760)
3.80
(.150)
20.32
(.800)
19.30
(.760)
PLCC 52
SMTC-118 25.27
(.995)
19.30
(.760)
3.80
(.150)
25.27
(.995)
19.30
(.760)

PLCC 68
SMTC-144 26.42
(1.040)
26.42
(1.040)
3.30
(.130)
26.42
(1.040)
26.42
(1.040)
QFP 100
Square

вверх страницы Картриджи-наконечники для термопинцета MX-PTZ (MX-UK4)

Картриджи серии PTTC, STDC


Внимание! Первая цифра в артикуле определяет нагревательную способность наконечника.
Рекомендации по выбору:

Припой Теплоёмкость платы
низкая средняя высокая
свинцосодержащий X=1 X=6 X=7
бессвинцовый X=6 X=7 X=8

Геометрия наконечника Артикулы Описание
Наконечники для термопинцета MX-PTZ PTTC-601
PTTC-701
PTTC-801

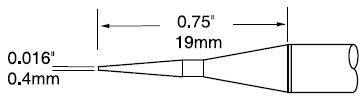

Конус
0.4мм x 19мм

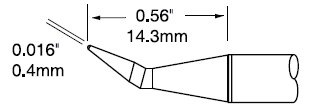

Наконечники для термопинцета MX-PTZ PTTC-701B
PTTC-801B
Конус изогнутый
0.4мм x 14.3мм
Наконечники для термопинцета MX-PTZ PTTC-602
PTTC-702
PTTC-802
Шпатель узкий
1.3мм x 16.5мм
Наконечники для термопинцета MX-PTZ PTTC-603
PTTC-703
PTTC-803
Шпатель узкий
2мм x 16.5мм
Наконечники для термопинцета MX-PTZ PTTC-608B
PTTC-708B
PTTC-808B
Шпатель изогнутый
3.5мм x 12.1мм
Наконечники для термопинцета MX-PTZ PTTC-604
PTTC-704
PTTC-804

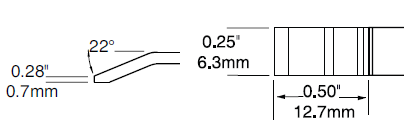

Шпатель изогнутый
6.35мм x 12.7мм

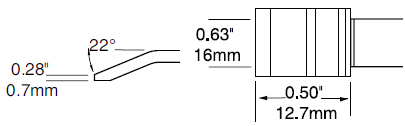

Наконечники для термопинцета MX-PTZ PTTC-605
PTTC-705
PTTC-805
Шпатель изогнутый
16мм x 12.7мм
Наконечники для термопинцета MX-PTZ PTTC-606
PTTC-706
PTTC-806
Шпатель изогнутый
20.5мм x 12.7мм
Наконечники для термопинцета MX-PTZ PTTC-607
PTTC-707
PTTC-807

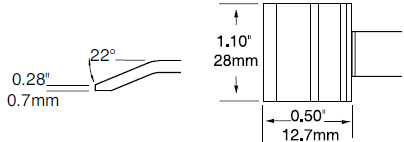

Изогнутый 22°,
толщина 0.7mm (.28")
28mm x 12.7mm (1.1" x .50")

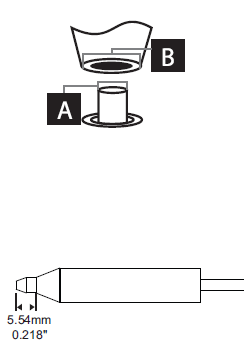

Картриджи-наконечники для вакуумного паяльника MX-DS1 (MX-UK5)

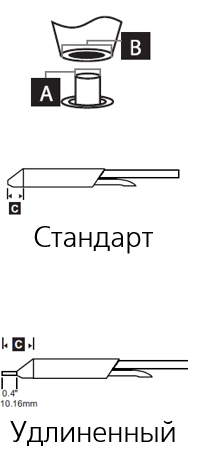

КАРТРИДЖИ STDC Подходит для станций MX-5200 MX-500 / инструмента MX-DS1
Все размеры приведены в миллиметрах (дюймах)

A B C Тип
STDC-102
STDC-802
0.64
(.025)
1.40
(.055)
11.43
(.45)
Стандарт
STDC-103
STDC-803
0.76
(.029)
1.68
(.066)
11.17
(.44)
Стандарт
STDC-104
STDC-804
1.02
(.04)
1.78
(.07)
10.92
(.43)
Стандарт
STDC-105
STDC-805
1.27
(.05)
2.03
(.08)
10.66
(.42)
Стандарт
STDC-106
STDC-806
1.52
(.06)
2.29
(.09)
10.41
(.41)
Стандарт
STDC-707
STDC-807

2.41
(.09)

3.18
(.12)
9.14
(.36)
Стандарт
STDC-703L
STDC-803L
0.76
(.03)
1.68
(.06)
21.33
(.84)
Удлиненный
STDC-704L
STDC-804L
1.02
(.04)
1.79
(.07)
21.08
(.83)
Удлиненный
STDC-705L
STDC-805L
1.27
(.05)
2.03
(.08)
20.82
(.82)
Удлиненный

вверх страницы Картриджи-наконечники для паяльника MFR-H1

Наконечники серий SxP, RxP


Внимание! Вторая буква в артикуле определяют нагревательную способность наконечника.
Рекомендации по выбору.

Припой Теплоёмкость платы
низкая средняя высокая
припой со свинцом
STP STP SFP
припой со свинцом
STP SFP SCP

Геометрия наконечника Артикулы Описание
Картриджи - наконечники для паяльника MFR-H1
STP-CH10
SFP-CH10
SCP-CH10
Клиновидный
1.0мм x 9.2мм
Картриджи - наконечники для паяльника MFR-H1
STP-CH15
SFP-CH15
SCP-CH15
Клиновидный
1.5мм x 10мм
Картриджи - наконечники для паяльника MFR-H1
STP-CHB15
SFP-CHB15
SCP-CHB15
Клиновидный изогнутый
1.5мм x 12.04мм
STP-CH20
SFP-CH20
SCP-CH20
Клиновидный
2.0мм x 10мм
Картриджи - наконечники для паяльника MFR-H1Картриджи - наконечники для паяльника MFR-H1
STP-CHL20
SFP-CHL20
SCP-CHL20
Клиновидный удлиненный
2.0мм x 16.04мм
Картриджи - наконечники для паяльника MFR-H1
STP-CH25
SFP-CH25
SCP-CH25
Клиновидный
2.5мм x 10мм
Картриджи - наконечники для паяльника MFR-H1
STP-CH30
SFP-CH30
SCP-CH30
Клиновидный
3.0мм x 11мм
Картриджи - наконечники для паяльника MFR-H1
STP-CH35
SFP-CH35
SCP-CH35
Клиновидный
3.5мм x 11мм
Картриджи - наконечники для паяльника MFR-H1
STP-CH50
SFP-CH50
SCP-CH50
Клиновидный
5.0мм x 7.6мм
Картриджи - наконечники для паяльника MFR-H1
STP-CN04
SFP-CN04
SCP-CN04
Клиновидный
5.0мм x 7.6мм
Картриджи - наконечники для паяльника MFR-H1

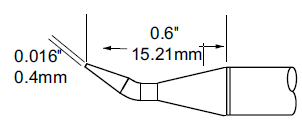

STP-CNB04
SFP-CNB04
SCP-CNB04
Конус изогнутый
0.4мм x 15.21мм
Картриджи - наконечники для паяльника MFR-H1

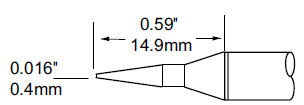

STP-CNL04
SFP-CNL04
SCP-CNL04
Конус удлиненный
0.4мм x 14.9мм
Картриджи - наконечники для паяльника MFR-H1
STP-CN05
SFP-CN05
SCP-CN05
Конус
0.5мм x 4.95мм
Картриджи - наконечники для паяльника MFR-H1
STP-CNB05
SFP-CNB05
SCP-CNB05
Конус изогнутый удлиненный
0.5мм x 14.7мм
Картриджи - наконечники для паяльника MFR-H1
SFP-CNL06
SCP-CNL06
Конус удлиненный
0.6мм x 14.9мм
Картриджи - наконечники для паяльника MFR-H1
STP-WV20
SFP-WV20
SCP-WV20

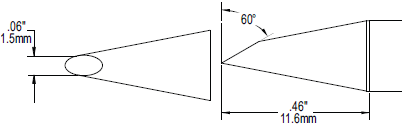

Миниволна с углублением
2мм x 11.6мм
Картриджи - наконечники для паяльника MFR-H1
STP-WV30
SFP-WV30
SCP-WV20
Миниволна с углублением
2,85мм x 11.6мм
Картриджи - наконечники для паяльника MFR-H1
STP-BLV10
SFP-BLV10
SCP-BLV10
Миниволна
0.5мм x 14.22мм
Картриджи - наконечники для паяльника MFR-H1
STP-DRH05
SFP-DRH05
SCP-DRH05
Миниволна изогнутая
0.5мм x 15.21мм
Картриджи - наконечники для паяльника MFR-H1

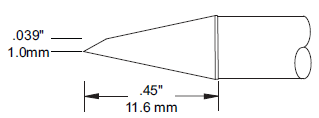

STP-DRH610
SFP-DRH610
SCP-DRH610
Миниволна
1.0мм x 11.6мм
Картриджи - наконечники для паяльника MFR-H1
STP-DRH15
SFP-DRH15
SCP-DRH15
Миниволна
1.5мм x 16.5мм
STP-DRH615
SFP-DRH615
SCP-DRH615
Миниволна
2мм x 11.6мм
STP-DRH35
SFP-DRH35
SCP-DRH35

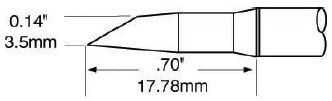

Миниволна удлиненная
3.5мм x 17.78мм
Картриджи - наконечники для паяльника MFR-H1

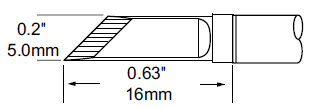

STP-DRK50
SFP-DRK50
SCP-DRK50
Ножевидный
5.0мм x 16мм

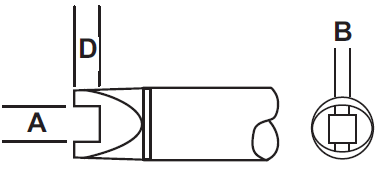

Геометрия Артикулы A B D Корпус
Наконечники для демонтажа RFP-BL1
RCP-BL1
10
(0.41)
- - -
RFP-BL2
RCP-BL2
15.6
(0.62)
- - -
RFP-BL3
RCP-BL2
22.1
(0.87)
- - -
Наконечники для демонтажа RFP-DL1
RCP-DL1
5.18
(0.204)
4.32
(0.17)
3.22
(0.127)
Tunnel
SOIC-8
RFP-DL2
RCP-DL2
5.18
(0.204)
4.32
(0.17)
2.29
(.09)
Tunnel
SOIC-14-16
RFP-DL3
RCP-DL3
6.86
(.270)
11.15
(0.44)
2.29
(.09)
Tunnel
SOMC-16
Наконечники для демонтажа RFP-SL1
RCP-SL1
2.34
(.092)
1.37
(.054)
1.78
(.07)
0805 Chip
Package
RFP-SL2
RCP-SL2
3.48
(.137)
1.63
(.064)
1.78
(.07)
0805 Chip
Package


Артикулы
A
A2
D
B
B2
Корпус
Наконечники для демонтажа RFP-QD4
RCP-QD4
12.70
(.500)
11.43
(.450)
3.81
(.150)
15.24
(.600)
13.97
(.550)
PLCC 32
RFP-QD6
RCP-QD6
17.78
(.700)
16.76
(.660)
3.81
(.150)
17.78
(.700)
16.76
(.660)
PLCC 44
RFP-QD7
RCP-QD7
25.27
(.995)
24.38
(.960)
5.59
(.220)
25.27
(.995)
24.38
(.960)
PLCC 68
RFP-QD10
RCP-QD10
20.32
(.800)
19.30
(.760)
3.81
(.150)
20.32
(.800)
19.30
(.760)
PLCC 52
RFP-QD15
RCP-QD15
13.34
(.525)
12.32
(.485)
2.79
(.110)
13.34
(.525)
12.32
(.485)
TQFP 80
RFP-QD19
RCP-QD19
16.13
(.635)

16.13
(.635)
3.30
(.130)
16.13
(.635)
16.13
(.635)
QFP 44
RFP-QD20
RCP-QD20
16.51
(.650)
16.51
(.650)
3.30
(.130)
22.48
(.885)
22.48
(.885)
QFP 100

вверх страницы Картриджи-наконечники для прецизионного термопинцета MFR-PTZ

Наконечники серии TxP


Внимание! Вторая буква в артикуле определяют нагревательную способность наконечника.
Рекомендации по выбору.

Припой Теплоёмкость платы
низкая средняя высокая
припой со свинцом
STV STV SFV
припой со свинцом
STV SFV SCV

НАКОНЕЧНИКИ TxP Подходит для термопинцета MFR-H4-TW(MFR-UK4)
Картриджи-наконечники для прецизионного термопинцета MFR-PTZ TTP-BLP1
TFP-BLP1
TCP-BLP1
1.0мм x 14мм
Картриджи-наконечники для прецизионного термопинцета MFR-PTZ TTP-BLP2
TFP-BLP2
TCP-BLP2
2.0мм x 14мм

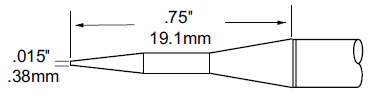

Картриджи-наконечники для прецизионного термопинцета MFR-PTZ  TTP-CNP1
TFP-CNP1
TCP-CNP1
Конус
0.4мм x 19.1мм

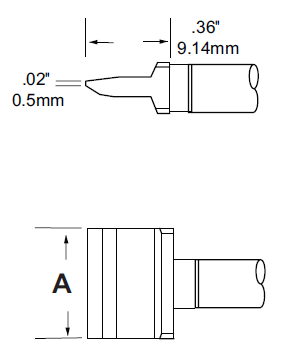

Картриджи-наконечники для прецизионного термопинцета MFR-PTZ

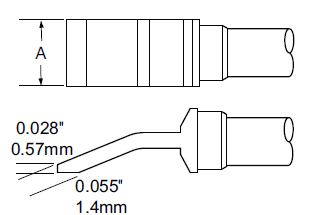

A

 TTP-BLH40
TFP-BLH40
TCP-BLH40
6.35мм
(.25")

 TTP-BLH50
TFP-BLH50
TCP-BLH50

16мм (.62")
 TTP-BLH60
TFP-BLH60
TCP-BLH60
20.5мм
(.81")
TTP-BLH70
TFP-BLH70
TCP-BLH70
28мм
(1.1")

вверх страницы Картриджи-наконечники для вакуумного паяльника MFR-H5-DS

Наконечники серии DxP


Внимание! Вторая буква в артикуле определяют нагревательную
способность наконечника. Рекомендации по выбору.

F – стандартная (подходит для большинства операций)
C – высокая (для особо толстых многослойных и керамических печатных плат)


НАКОНЕЧНИКИ DxP Подходит для станции MFR-1350
с вакуумным паяльником MFR-H5-DS(MFR-UK5)
Размеры указаны в миллиметрах(дюймах)
  A B ТИП
Стандартная длина наконечника
Картриджи-наконечники для вакуумного паяльника MFR-H5-DS
Стандартный
DFP-CN2
DCP-CN2
0.67
(.026)
1.80
(.070)
Стандартный
DFP-CN3
DCP-CN3
0.79
(.031)
2.05
(.080)
Стандартный
DFP-CN4
DCP-CN4
1.05
(.041)
2.30
(.090)
Стандартный
DFP-CN5
DCP-CN5
1.31
(.052)
2.65
(.104)
Стандартный
DFP-CN6
DCP-CN6
1.55
(.061)
2.85
(.112)
Стандартный
DFP-CN7
DCP-CN7
2.44
(.096)
3.65
(.143)
Стандартный
Картриджи-наконечники для вакуумного паяльника MFR-H5-DS
Удлиненный
DFP-CNL3
DCP-CNL3
0.79
(.031)
2.05
(.080)
Удлиненный
DFP-CNL4
DCP-CNL4
1.05
(.041)
2.30
(.090)
Удлиненный
DFP-CNL5
DCP-CNL5
1.31
(.052)
2.65
(.104)
Удлиненный

вверх страницы Наконечники для станции PS-900 или паяльника MFR-H2

Наконечники серий SxV, CxV


Внимание! Вторая буква в артикуле определяют нагревательную способность наконечника.
Рекомендации по выбору.

Припой Теплоёмкость платы
низкая средняя высокая
припой со свинцом
STV STV SFV
припой со свинцом
STV SFV SCV

Геометрия наконечника Артикулы Описание
Наконечники для паяльника MFR-H2 STV-CH10A
SFV-CH10A
SCV-CH10A
Клиновидный удлиненный
1.0мм x 18.3мм
Наконечники для паяльника MFR-H2 STV-CH10
SFV-CH10
SCV-CH10
Клиновидный
1.0мм x 11мм
Наконечники для паяльника MFR-H2 STV-CH15A
SFV-CH15A
SCV-CH15A
Клиновидный
1.5мм x 11.3мм
Наконечники для паяльника MFR-H2 STV-CH15AR
SFV-CH15AR
SCV-CH15AR
Клиновидный удлиненный
1.5мм x 13.4мм
Наконечники для паяльника MFR-H2 STV-CHB15
SFV-CHB15
SCV-CHB15
Клиновидный изогнутый 30°
1.5мм x 12.2мм
Наконечники для паяльника MFR-H2 STV-CH18AR
SFV-CH18AR
SCV-CH18AR
Клиновидный удлиненный
1.8мм x 13.4мм
Наконечники для паяльника MFR-H2 STV-CH20
SFV-CH20
SCV-CH20
Клиновидный
2.0мм x 11мм
Наконечники для паяльника MFR-H2 STV-CH24A
SFV-CH24A
SCV-CH24A
Клиновидный удлиненный
2.4мм x 18.3мм
Наконечники для паяльника MFR-H2 STV-CH25
SFV-CH25
SCV-CH25
Клиновидный
2.5мм x 11мм
Наконечники для паяльника MFR-H2 STV-CH50
SFV-CH50
SCV-CH50
Клиновидный
5.0мм x 10мм
Наконечники для паяльника MFR-H2 STV-CNL03AR
SFV-CNL03AR
SCV-CNL03AR
Конус удлиненный тонкий
0.3мм x 18.4мм
Наконечники для паяльника MFR-H2 STV-CNL03AR
SFV-CNL03AR
SCV-CNL03AR
Конус удлиненный тонкий
0.3мм x 18.4мм
Наконечники для паяльника MFR-H2 STV-CNB04A
SFV-CNB04A
SCV-CNB04A
Конус изогнутый
0.4мм x 15.5мм
Наконечники для паяльника MFR-H2 STV-CN05A
SFV-CN05A
SCV-CN05A
Конус удлиненный
0.4мм x 18.2мм
Наконечники для паяльника MFR-H2 STV-CNB04AR
SFV-CNB04AR
SCV-CNB04AR
Конус изогнутый удлиненный
0.4мм x 19.6мм
Наконечники для паяльника MFR-H2 STV-CNL04
SFV-CNL04
SCV-CNL04
Конус
0.4мм x 13.6мм
Наконечники для паяльника MFR-H2 STV-CN05AR
SFV-CN05AR
SCV-CN05AR
Конус удлиненный
0.5мм x 13.7мм
Наконечники для паяльника MFR-H2 STV-CN05
SFV-CN05
SCV-CN05
Конус
0.5мм x 8.5мм
Наконечники для паяльника MFR-H2 STV-CNB05
SFV-CNB05
SCV-CNB05
Конус изогнутый
0.5мм x 13мм
Наконечники для паяльника MFR-H2 STV-CNL10A
SFV-CNL10A
SCV-CNL10A
Конус удлиненный
1.0мм x 18мм
Наконечники для паяльника MFR-H2 STV-CNL10AR
SFV-CNL10AR
SCV-CNL10AR
Конус удлиненный тонкий
1.0мм x 13.7мм
Наконечники для паяльника MFR-H2 STV-CNL10
SFV-CNL10
SCV-CNL10
Конус
1.0мм x 13мм
Наконечники для паяльника MFR-H2 STV-CNL14
SFV-CNL14
SCV-CNL14
Конус удлиненный
1.4мм x 15мм
Наконечники для паяльника MFR-H2 STV-CNL20
SFV-CNL20
SCV-CNL20
Конус удлиненный
2.0мм x 14мм
Наконечники для паяльника MFR-H2 STV-DRH20
SFV-DRH20
SCV-DRH20
Миниволна
1.5мм x 14мм

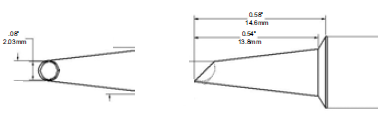

Наконечники для паяльника MFR-H2 STV-WV20
SFV-WV20
SCV-WV20
Миниволна с углублением
2.5мм x 13.8мм

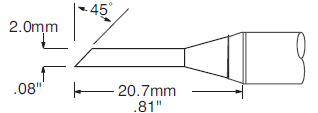

Наконечники для паяльника MFR-H2 STV-DRH420AR
SFV-DRH420AR
SCV-DRH420AR
Миниволна удлиненная
2мм x 20.7мм

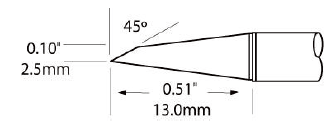

Наконечники для паяльника MFR-H2 STV-DRH20CP
SFV-DRH20CP
SCV-DRH20CP
Миниволна
CP= Покрытие хромом
2.5мм x 13мм
Наконечники для паяльника MFR-H2 STV-DRH420AR
SFV-DRH420AR
SCV-DRH420AR
Миниволна удлиненная
2мм x 20.7мм
Наконечники для паяльника MFR-H2 STV-DRH420A
SFV-DRH420A
SCV-DRH420A
Миниволна
2мм x 12.2мм

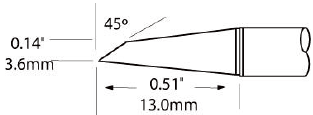

Наконечники для паяльника MFR-H2 STV-DRH30CP
SFV-DRH30CP
SCV-DRH30CP
Миниволна
CP=Покрытие хромом
3.6мм x 13мм
Наконечники для паяльника MFR-H2 STV-DRH640AR
SFV-DRH640AR
SCV-DRH640AR
Миниволна удлиненная
4мм x 17мм

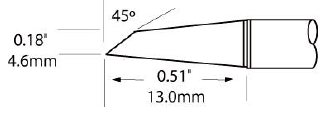

Наконечники для паяльника MFR-H2 STV-DRH40CP
SFV-DRH40CP
SCV-DRH40CP
Миниволна
CP= Покрытие хромом
4.6мм x 13мм
Наконечники для паяльника MFR-H2 STV-DRH440A
SFV-DRH440A
SCV-DRH440A
Миниволна
4мм x 13.2мм

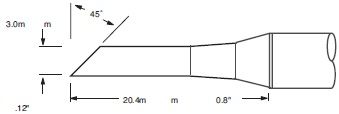

Наконечники для паяльника MFR-H2 STV-DRK30AR
SFV-DRK30AR
SCV-DRK30AR
Ножевидный удлиненный
3мм x 18.7мм
Наконечники для паяльника MFR-H2 STV-DRK45AR
SFV-DRK45AR
SCV-DRK45AR
Ножевидный удлиненный
4.5мм x 18.7мм
Наконечники для паяльника MFR-H2 STV-DRK45A
SFV-DRK45A
SCV-DRK45A
Ножевидный ассиметричный
5.0мм x 15.1мм
Наконечники для паяльника MFR-H2 STV-DRK50
SFV-DRK50
SCV-DRK50
Ножевидный
5.0мм x 14мм


НАКОНЕЧНИКИ СxV Для паяльника станции PS-900 и паяльника MFR-H2(MFR-UK2)
Наконечники для паяльника MFR-H2 CFV-BL100 CTV-BL100 CCV-BL100 10мм
CFV-BL250 CTV-BL250 CCV-BL250 25мм
CFV-BL350 CTV-BL350 CCV-BL350 35мм
CFV-BL400 CTV-BL400 CCV-BL400 40мм
CFV-BL500 CTV-BL500 CCV-BL500 50мм




 [О нас]    [Вверх раздела]     [Новости]    [Координаты]
