ДОЗАТОРЫ И АКСЕССУАРЫ TECHCON

Скачать Дозаторы и аксессуары Techcon (PDF)

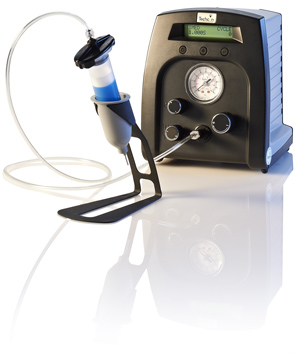

Techcon TS-250 - Цифровой пневмодозатор

Techcon TS-350 - Цифровой пневмодозатор

Techcon TS-924V - Пневмодозатор-педаль

Аксессуары для дозаторов

Выбор подходящего оборудования для вашей дозирующей системы

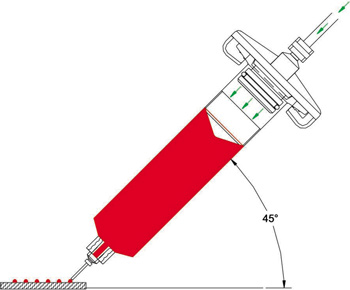

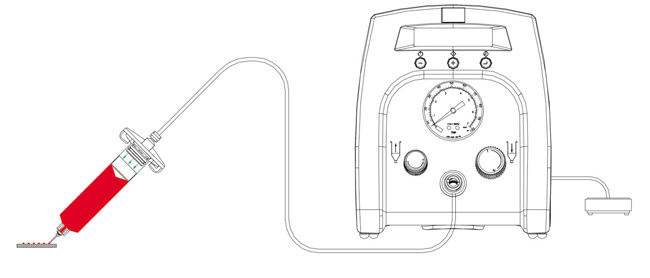

Принцип работы пневмодозатора

Пайка горячим воздухом, как правило, выполняется с применением паяльной пасты. Для получения качественного результата паста должна быть нанесена с точной дозировкой, которую и обеспечивает пневмодозатор. Порция материала определяется временем действия давления воздуха на поршень шприца и задается оператором с помощью таймера. Для предотвращения инерционного выделения пасты предусмотрена регулируемая вакуумная отсечка. В программируемых моделях есть возможность запоминать настройки таймера и последовательность нанесения доз для повышения производительности и удобства работы оператора.

Компания OK International имеет огромный опыт производства пневмодозаторов и аксессуаров к ним. Несколько десятилетий дозаторы поставлялись под маркой Techcon и заслужили огромную популярность во всем мире, благодаря высокому качеству и надежности. OKI , продолжая модельный ряд Techcon, представлет новейшие модели TS, которые должны стать бестселлером за счет наилучшего сочетания цены, качества и функциональности.

вверх страницыTS-250

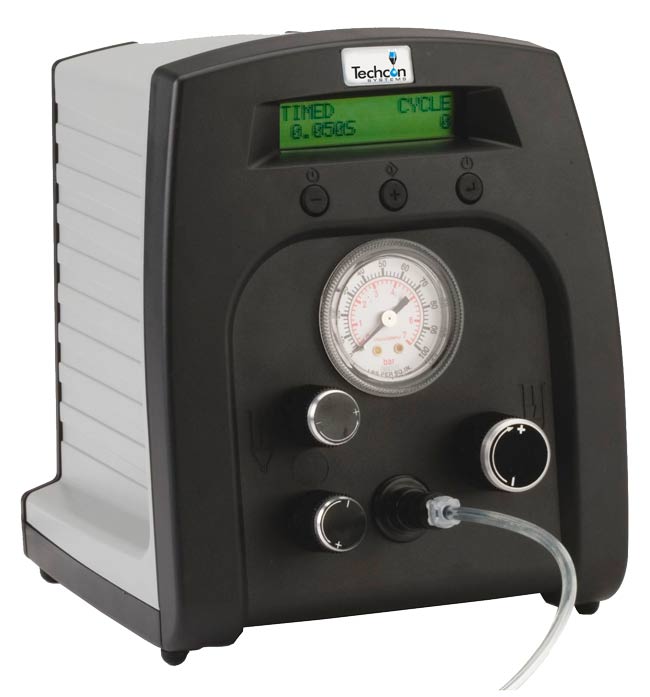

Цифровой пневмодозатор

Кусачки и плоскогубцы Современный дизайн этого цифрового дозатора позволяет сохранить место на рабочем столе за счет компактных размеров. Устройства могут быть составлены одно на другое на специальных фиксаторах так же сохраняя драгоценное место на столе. Быстродействующие системы управления давлением и вакуумом в сочетании с цифровой системой таймеров обеспечивают стабильное, точной нанесение любых материалов. Понятный и простой интерфейс не требует длительной настройки. Рабочее давление: 1-100psi (0.07 - 6.9Бар) подходит для большинства задач.

Комплект включает в себя:

  • Ножную педаль
  • Адаптер питания
  • Образцы игл-насадок 8штук
  • Адаптер для шприца 10cc со сменным кольцом и образцами поршней
  • Штанга- держатель воздушного шланга
  • Подставка для шприца
  • Воздушный шланг подключения к компрессору 1.8м и фитинги
Артикул
Наименование
TS250
Пневматический дозатор TS250, давление до 6.9Бар
В комплекте:
Ножная педаль,
Адаптер питания,
Базовый набор игл,
Адаптер для шприца 10cc,
Монтажные скобы,
Штанга- держатель воздушного шланга,
Подставка для шприца
TS255
Пневматический дозатор TS255, давление до 1.0Бар
В комплекте:
Ножная педаль,
Адаптер питания,
Базовый набор игл,
Адаптер для шприца 10cc,
Монтажные скобы,
Штанга- держатель воздушного шланга,
Подставка для шприца
DX9010
Кнопка на шприц для активации дозатора нужна в тех случаях, когда аккуратности отдельной ножной педали недостаточно. Кнопка подходит ко всем дозаторам Techcon и шприцам серии 700.
SH-300
Подставка подходит для шприцев Techcon размером от 3 до 55сс.
TS8120
Отдельная система вакуумного захвата эжекторного типа используется для установки или снятия компонентов
В комплект входит:
Вакуумная консоль с органами управления,
Рукоятка вакуумного пинцета,
Наконечники-иглы 15 и 23 калибра,
5 присосок различных размеров,
Воздушный шланг для подключения к источнику сжатого воздуха,
2 коннектора,
Резиновые ножки
8100-005-000
Только рукоятка вакуумного пинцета, без аксессуаров.
VACKIT
Набор присосок различных размеров. Наконечники-иглы 15 и 23 калибра
Присоски размеров: 1/16", 1/8", 3-16", 1/4", 3/8"

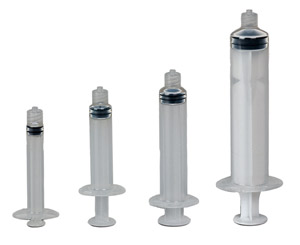

Аксессуары для дозаторов

Металлические и пластиковые иглы для шприцов, технологические шприцы, ручной дозатор-пистолет...


Особенности:

  • Универсальный блок питания для любых розеток
  • Дружелюбный интерфейс с простыми настройками
  • Таймер дозы от 0.020 до 60.000 секунд
  • Погрешность времени дозы +/- 0.001%
  • Настраиваемая ''вакуумная отсечка'' для предотвращения излишнего вытекания жидкости и "сосулек"
  • Экономия рабочего места, если вы используете несколько TS250 один на другом
  • Большие, удобные кнопки управления
  • Точные, плавные рукоятки регулировки давления и вакуума
  • Четкий ЖК дисплей 16 x 2 символов с фоновой подсветкой
  • В комплекте есть все самое необходимое для начала работы с дозатором
  • Для работы требуется дополнительный внешний компрессор или другой источник сжатого воздуха

Дозатор работает практически с любыми жидкими и гелеобразными материалами:

  • Паяльные пасты
  • Жидкие флюсы
  • Флюс-гель
  • Силиконы
  • Масла
  • Смазки
  • Клеи
  • Цианакрилат

Технические характеристики

Характеристика
Значение
Скорость дозирования: до 600 доз в минуту (1200 для TS255)
Время дозы: 0.020 - 60.000 секунд
Точность времени дозы: +/- 0.001%
Входное давление: 100 psi (6.9bar) максимум
Рабочее давление TS250: TS250: 1 - 100 psi (0.07 - 6.9Бар)
TS255: 1 - 15 psi (0.07 - 1.0Бар )
Режимы работы: Непрерывный и по таймеру
Соответствует стандартам: CE, TUV-GS and NRTL



.

вверх страницы TS-350

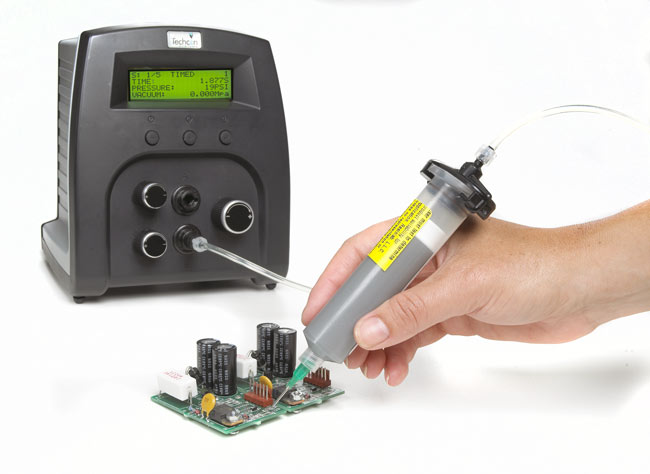

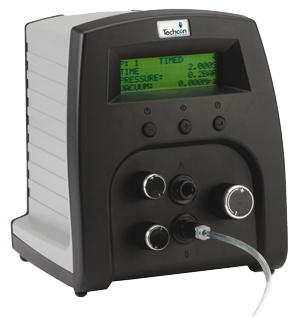

Цифровой пневмодозатор с продвинутым ПО

Кусачки и плоскогубцыСерия дозаторов TS350 точно и аккуратно дозирует материалы низкой, средней и высокой вязкости. Как и все цифровые дозаторы Techcon, TS350 имеет понятный и простой интерфейс, не требует длительной настройки. Устройство имеет большой ЖК дисплей, отображающий режим работы цифрового таймера и рабочих давлений.

Продвинутая программа управления запоминает до 10 размеров доз. Дозирование по параметрам из памяти производится как одиночными порциями, так и серией из различных заранее запомненных значений. Эти возможности программируются предварительной установкой параметров, либо в режиме обучения, когда время дозы не известно заранее. Рабочее давление: 1 -100psi (0.07 - 6.9bar) подходит для большинства задач.

Комплект включает в себя:

  • Ножную педаль
  • Адаптер питания
  • Образцы игл-насадок 8штук
  • Адаптер для шприца 10cc со сменным кольцом и образцами поршней
  • Штанга- держатель воздушного шланга
  • Подставка для шприца
  • Воздушный шланг подключения к компрессору 1.8м и фитинги

Артикул
Наименование
TS355
Пневматический дозатор TS350, давление до 6.9Бар
В комплекте:
Ножная педаль,
Адаптер питания,
Базовый набор игл,
Адаптер для шприца 10cc,
Монтажные скобы,
Штанга- держатель воздушного шланга,
Подставка для шприца
TS355
Пневматический дозатор TS355, давление до 1.0Бар
В комплекте:
Ножная педаль,
Адаптер питания,
Базовый набор игл,
Адаптер для шприца 10cc,
Монтажные скобы,
Штанга- держатель воздушного шланга,
Подставка для шприца
DX9010
Кнопка на шприц для активации дозатора нужна в тех случаях, когда аккуратности отдельной ножной педали недостаточно. Кнопка подходит ко всем дозаторам Techcon и шприцам серии 700.
SH-300
Подставка подходит для шприцев Techcon размером от 3 до 55сс.
TS8120

Отдельная система вакуумного захвата эжекторного типа используется для установки или снятия компонентов
В комплект входит:
Вакуумная консоль с органами управления,
Рукоятка вакуумного пинцета,
Наконечники-иглы 15 и 23 калибра,
5 присосок различных размеров,
Воздушный шланг для подключения к источнику сжатого воздуха,
2 коннектора,
Резиновые ножки

8100-005-000
Только рукоятка вакуумного пинцета, без аксессуаров.
VACKIT
Набор присосок различных размеров. Наконечники-иглы 15 и 23 калибра
Присоски размеров: 1/16", 1/8", 3-16", 1/4", 3/8"

Аксессуары для дозаторов

Металлические и пластиковые иглы для шприцов, технологические шприцы, ручной дозатор-пистолет...


Особенности:

  • Универсальный блок питания для любых розеток
  • Дружелюбный интерфейс с простыми настройками
  • 10 ячеек памяти программ дозирования для наиболее часто использующихся случаев
  • Различные режимы работы: непрерывный, по таймеру, серия дозирований и программируемый обучаемый режим.
  • Таймер дозы от 0.020 до 60.000 секунд
  • Погрешность времени дозы +/- 0.001%
  • Настраиваемая ''вакуумная отсечка'' для предотвращения излишнего вытекания жидкости и "сосулек"
  • Экономия рабочего места, если вы используете несколько TS350 один на другом
  • Большие, удобные кнопки управления
  • Точные, плавные рукоятки регулировки давления и вакуума
  • Четкий ЖК дисплей 20 x 4 символов с фоновой подсветкой
  • В комплекте есть все самое необходимое для начала работы с дозатором
  • Для работы требуется дополнительный внешний компрессор или другой источник сжатого воздуха

Дозатор работает практически с любыми жидкими и гелеобразными материалами:

  • Паяльные пасты
  • Жидкие флюсы
  • Флюс-гель
  • Силиконы
  • Масла
  • Смазки
  • Клеи
  • Цианакрилатные клеи

Технические характеристики

Характеристика
Значение
Скорость дозирования: до 1200 доз в минуту (1200 для TS355)
Время дозы: 0.020 - 60.000 секунд
Точность времени дозы: +/- 0.001%
Входное давление: 100 psi (6.9bar) максимум
Рабочее давление TS350: TS350: 1 - 100 psi (0.07 - 6.9Бар)
TS355: 1 - 15 psi (0.07 - 1.0Бар )
Режимы работы: Непрерывный и по таймеру, программа доз и обучение
Соответствует стандартам: CE, TUV-GS and NRTL



.

вверх страницы TS924

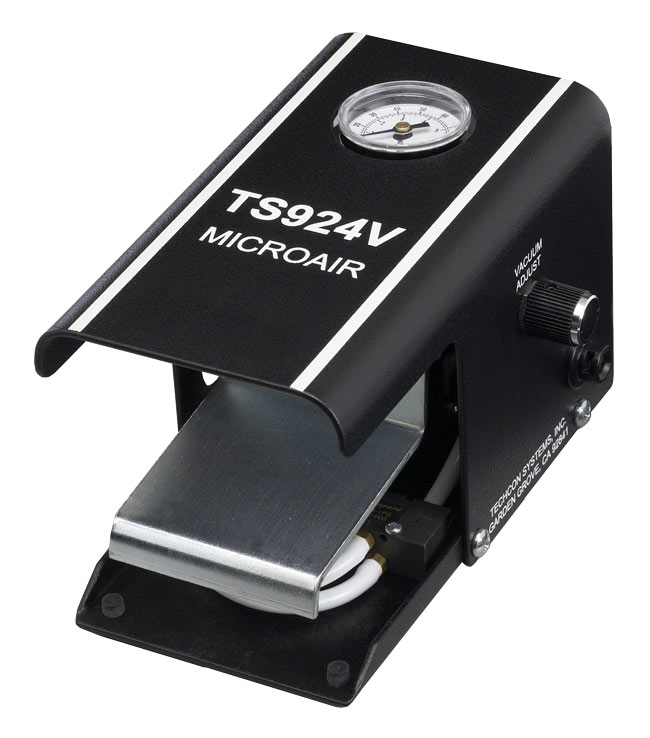

Пневматический дозатор-педаль

Кусачки и плоскогубцыДозатор TS924 сочетает в себе высокую производительность и небольшую цену. Дозатор устанавливается на пол под ногу монтажника. Устройство имеет регулятор давления и уникальный клапан переключения давления. Нажимом и продолжительностью нажатия на педаль монтажник может контролировать давление и время дозы соответственно. Модель TS924 - это идеальный дозатор для большинства операций по нанесению клеев, герметиков, специальных покрытий и компаундов. Так же дозатор не требует электропитания.

TS924V оборудован системой вакуумной отсечки, которая предотвращает образования "сосулек" или ниток материала на конце иглы дозатора. Вакуумная отсечка так же не дает каплям жидких материалов оставаться на конце иглы, что повышает точность нанесения.

Комплект включает в себя:

  • Воздушный шланг и переходник для подключения к компрессору

Особенности:

  • Электропитание не нужно
  • Надежный крепкий дизайн устройства
  • Не занимает места на рабочем столе
  • Не нуждается в настройке
  • Для работы требуется дополнительный внешний компрессор или другой источник сжатого воздуха

Артикул
Наименование
TS924
Дозатор-педаль TS924 без вакуумной отсечки
В комплекте:
Пневматический шланг и адаптер к компрессору
TS924V
Дозатор-педаль TS924V с вакуумной отсечкой
В комплекте:
Пневматический шланг и адаптер к компрессору

Аксессуары для дозаторов

Металлические и пластиковые иглы для шприцов, технологические шприцы, ручной дозатор-пистолет...

Адаптеры под пневмодозатор для шприцов серии 700

Адаптер - это связующее звено между пневматическим дозатором-контроллером и корпусом шприца. Адаптеры надежно фиксируются на шприце, исключая возможность случайного отсоединения, что немаловажно при работе с высоким давлением. Адаптер состоит из разъема под шприц с резиновым уплотнительным кольцом, пластиковой трубки размером 91см или 183см на выбор и быстросъемного разъема для дозатора. Максимальное рабочее давление 6.9Бар.

Если вы используете шприц с жидкостью без поршня, то вам понадобится специальный фильтр, предотвращающий попадание рабочей жидкости в диспенсер (881-000-000). Это может произойти, если, например, вы перевернете шприц. Если установлен фильтр, то жидкость задержится фильтрующим элементом.


Размер шприца
С трубкой 183см
3 cc
70306RHB
5 cc
70506RHB
10 cc
71006RHB
30 cc
73006RHB
55 cc
73006RHB

Дозатор работает практически с любыми жидкими и гелеобразными материалами, если нужна особая точность, но не важна повторяемость дозирования:

  • Паяльные пасты
  • Флюс-гель
  • Силиконы
  • Масла
  • Смазки
  • Клеи
  • Цианакрилат

Технические характеристики

Характеристика
Значение
Размеры: 20.3х12.7х12.7см
Масса: 1.82кг
Сила вакуума для TS924V: До 380 мм рт.ст.
Рабочее давление: 1 - 100 psi (0.07 - 6.9Бар)
Режимы работы: Непрерывный
Соответствует стандартам: CE, TUV-GS and NRTL

вверх страницы Аксессуары для пневматических дозаторов

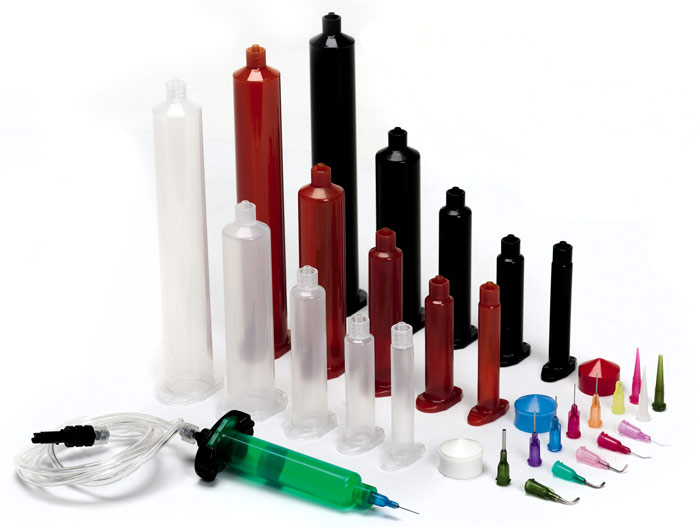

вверх страницы Иглы-насадки для дозаторов

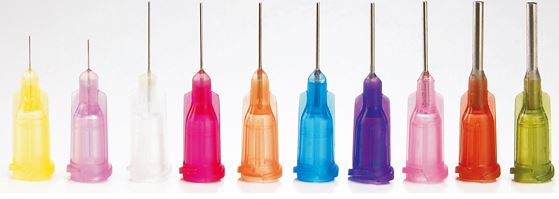

Высокоточные иглы для пневмодозаторов Techcon серии TE

Высокоточные иглы-насадки серии TE изготовлены из нержавеющей стали с основанием из двух слоев полипропилена для надежного крепления иглы. Игла имеет внутреннюю обработку электрополировкой для беспрепятственного равномерного потока материала. Иглы не содержат хлоридов и силиконов. Максимальной рабочее давление 6.9Бар.
Иглы продаются упаковками по 50 штук.

Длина иглы
6.35мм
12.7мм
25.4мм
38.1мм
Зеленый - Калибр 14

TE714050PK
TE714100PK
TE714150PK
Внутренний Диаметр = 1.600 мм

Янтарный - Калибр 15

TE715050PK
TE715100PK
TE715150PK
Внутренний Диаметр = 1.371 мм

Салатовый - Калибр 18
TE718025PK
TE718050PK
TE718100PK
TE718150PK
Внутренний Диаметр = 0.838 мм
Розовый - Калибр 20
TE720025PK
TE720050PK
TE720100PK
TE720150PK
Внутренний Диаметр = 0.610 мм
Фиалетовый - Калибр 21
TE721025PK
TE721050PK
TE721100PK
TE721150PK
Внутренний Диаметр = 0.508 мм
Синий - Калибр 22
TE722025PK
TE722050PK
TE722100PK
TE722150PK
Внутренний Диаметр = 0.406 мм
Оранжевый - Калибр 23
TE723025PK
TE723050PK
TE723100PK
TE723150PK
Внутренний Диаметр = 0.330 мм
Красный - Калибр 25
TE725025PK
TE725050PK
Внутренний Диаметр = 0.254 мм
Бесцветный(Белый) - Калибр 27
TE727025PK
TE727050PK
Внутренний Диаметр = 0.203 мм
Сиреневый - Калибр 30
TE730025PK
TE730050PK
Внутренний Диаметр = 0.152 мм
Желтый - Калибр 32
TE732025PK
Внутренний Диаметр = 0.102 мм


Изогнутые иглы-наконечники серии TE

Серия игл-наконечников TE с изогнутой иглой. Изгиб иглы из нержавеющей стали может быть 45 или 90 градусов. Основание изготовлено из полипропилена с прочным креплением иглы и надежным разъемом шприца. Иглы серии ТЕ имеют гладкую внутреннюю поверхность без заусенцев для беспрепятственного и непрерывного потока материала. Максимальное рабочее давление 6.9Бар.
Иглы продаются упаковками по 50 штук.


Длина иглы
12.7мм
38.1мм
Угол изгиба
90°
45°
45°
Зеленый - Калибр 14
TE714050B90PK
TE714050B45PK
TE714150B45PK
Внутренний Диаметр = 1.600 мм
Янтарный - Калибр 15
TE715050B90PK
TE715050B45PK
Внутренний Диаметр = 1.371 мм
Салатовый - Калибр 18
TE718050B90PK
TE718050B45PK
TE718150B45PK
Внутренний Диаметр = 0.838 мм
Розовый - Калибр 20
TE720050B90PK
TE720050B45PK
Внутренний Диаметр = 0.610 мм
Фиалетовый - Калибр 21
TE721050B90PK
TE721050B45PK
TE721150B45PK
Внутренний Диаметр = 0.508 мм
Синий - Калибр 22
TE722050B90PK
TE722050B45PK
Внутренний Диаметр = 0.406 мм
Оранжевый - Калибр 23
TE723050B90PK
TE723050B45PK
Внутренний Диаметр = 0.330 мм
Красный - Калибр 25
TE725050B90PK
TE725050B45PK
Внутренний Диаметр = 0.254 мм
Бесцветный(Белый) - Калибр 27
TE727050B90PK
TE727050B45PK
Внутренний Диаметр = 0.203 мм
Сиреневый - Калибр 30
TE730050B90PK
TE730050B45PK
Внутренний Диаметр = 0.152 мм

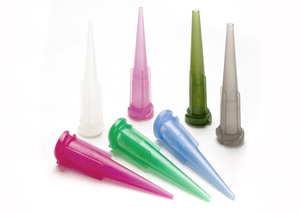

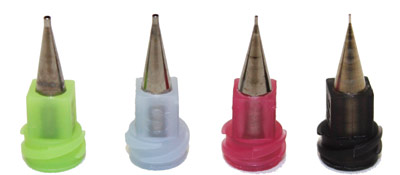

Пластиковые конические насадки серии TT

Наконечники этой серии имеют винтовой разъем, одинаково подходящий как для ручных дозаторных шприцов, так и для дозаторных клапанов. Наконечники подходят для материалов средней и высокой вязкости с применением в случаях, не требующих особой точности нанесения. Гладкие внутренние стенки уменьшают турбулентные потоки, предотвращает образование пузырьков воздуха и излишков жидкости на конце насадки, вызванных обратным давлением. Отверстие имеет гладкие ровные края для аккуратного выхода жидкости и точного дозирования. Так же насадки имеют калибр до 27, что позволит использовать их для нанесения микропорций материала.

Стандартные прозрачные насадки сделаны из полиэтилена с добавками, блокирующими УФ лучи. Насадки с жестким корпусом сделаны из непрозрачного полипропилена, полностью блокирующего ультрафиолет. Такие насадки наиболее применимы для автоматического роботизированного дозирования. Максимальное рабочее давление 6.9Бар.
Продаются упаковками по 50 штук.


Калибр
Мягкий прозрачный
Твердый непрозрачный
Зеленый - Калибр 14
TT14-DHUV-PK
TT14-RIGID-PK
Внутренний Диаметр = 1.600 мм
ЯнСерый - Калибр 16
TT16-DHUV-PK
TT16-RIGID-PK
Внутренний Диаметр = 1,2 мм
Салатовый - Калибр 18
TT18-DHUV-PK
TT18-RIGID-PK
Внутренний Диаметр = 0.838 мм
Розовый - Калибр 20
TT20-DHUV-PK
TT20-RIGID-PK
Внутренний Диаметр = 0.610 мм
Синий - Калибр 22
TT22-DHUV-PK
TT22-RIGID-PK
Внутренний Диаметр = 0.406 мм
Красный - Калибр 25
TT25-DHUV-PK
TT25-RIGID-PK
Внутренний Диаметр = 0.254 мм
Бесцветный(Белый) - Калибр 27
TT27-DHUV-PK
TT27-RIGID-PK
Внутренний Диаметр = 0.203 мм


Наконечники-иглы для высокоскоростного дозирования серии MT

Наконечники MT - это серия прецизионных игл для дозаторов с наилучшими характеристиками для высокоскоростного нанесения жидкостей среди недорогих дозаторных игл. Гладкая внутренняя поверхность способствует увеличению производительности, сокращению засорения и снижению обратного давления или сопротивления во время работы с высокими скоростями дозирования. Наконечники изготовлены из бронзы с нанесением никеля электрохимическим методом идеально подходят для роботизированных дозаторов или для задач, требующих высокой точности нанесения.

Тонкостенный кончик иглы делает нанесение более точным, попутно понижая образование капли материала или "тянучек" на конце иглы. Доступны иглы от 18 до 30 калибра. Основания ил-наконечников имеют традиционную удобную цветовую маркировку. Продается поштучно.

Ключевые особенности

  • Гладкая внутренняя поверхность:
  • Подавляет турбулентные потоки жидкости
  • Снижает обратное давление
  • Повышает рабочие скорости потока жидкости
  • Снижает образование капли или захват воздуха внутрь иглы

Металлическая конструкция:

  • Обеспечивает высокую точность нанесения
  • Идеально подходит для автоматических роботизированных дозаторов
  • Тонкие стенки иглы - сокращают образование капли и сталактитов
  • Сопротивление засорам - отлично подходит для смешанных жидкостей, например, паяльных паст.

Калибр
Мягкий прозрачный
Розовый - Калибр 18
MT18-PBN
Внутренний Диаметр = 1.041 мм
Оранжевый - Калибр 19
MT19-PBN
Внутренний Диаметр = 0.864 мм
Зеленый - Калибр 20
MT20-PBN
Внутренний Диаметр = 0.686 мм
Синий - Калибр 21
MT21-PBN
Внутренний Диаметр = 0.609 мм
Фиолетовый - Калибр 23
MT23-PBN
Внутренний Диаметр = 0.564 мм
Белый - Калибр 25
MT25-PBN
Внутренний Диаметр = 0.437 мм

Красный - Калибр 27
MT27-PBN
Внутренний Диаметр = 0.335 мм
Черный - Калибр 30
MT30-PBN
Внутренний Диаметр = 0.233 мм


вверх страницы Технологические шприцы

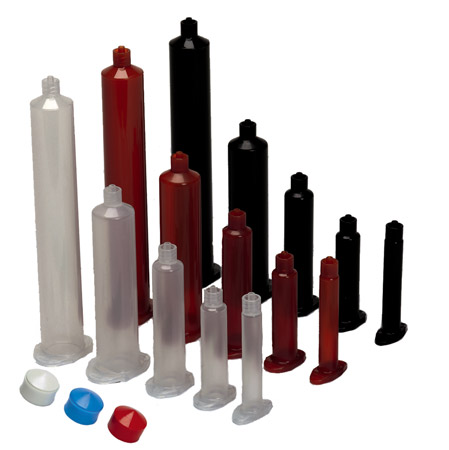

Технологические или техничесеие шприцы Techcon серии 700 предназначены для промышленного применения как стандарт. Цилиндр шприцов изготовлен из полипропилена с низким трением для точного, стабильного дозирования. Для игл-насадок используется надежный спиральный винтовой разъем.
Максимальное рабочее давление 100 psi или 6.9Бар.

Шприцы могут быть 3 цветов:
  • Бесцветный для обычного применения;
  • Янтарный для жидкостей, чувствительных к УФ, блокирует лучи с длиной волны до 520нм, но позволяет контролировать уровень материала в шприце;
  • Черный цвет абсолютно не пропускает свет


Длина - А
Внешн. Диам. - В

3сс (куб. см.)

75.18 мм
11.56 мм
5сс
71.9 мм
14.99 мм
10сс
90.9 мм
18.29 мм
30сс
118.36 мм
25.15 мм
55сс
175.51 мм
25.65 мм

Шприцы серии 700, артикулы упаковок по 50 штук.

Размер
Бесцветные
Янтарные
Черные
3 cc
7030LL1NPK
7030LL1DPK
7030LL1BPK
5 cc
7050LL1NPK
7050LL1DPK
7050LL1BPK
10 cc
7100LL1NPK
7100LL1DPK
7100LL1BPK
30 cc
7300LL1NPK
7300LL1DPK
7300LL1BPK
55 cc
7550LL1NPK
7550LL1DPK
7550LL1BPK

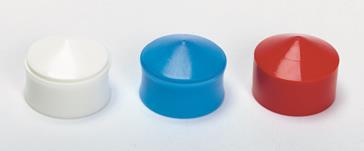

Поршни серии 700, артикулы упаковок по 50 штук.

Белый цвет - со стандартным сопротивлением и усиленными уплотнениями для жидкостей с очень низкой вязкостью. Такие поршни рекомендуется использовать так же для ручных дозаторов TS700 из-за более плотного прилегания юбки с стенкам шприца и меньших перекосов поршня во время работы.

Синий цвет - с минимальным сопротивлением. Подходят для большинства применений для жидкостей со средней вязкостью.

Красный цвет - поршни для сокращения эффекта обратного хода поршня в шприце при работе с жидкостями высокой вязкости.


Размер
Синий
Белый
Красный
3 cc
7030007BLPK
7030009WPK
7030006RPK
5 cc
7050007BLPK
7050009WPK
7050006RPK
10 cc
7100007BLPK
7100009WPK
7100006RPK
30 cc
7300007BLPK
7300009WPK
7300006RPK
55 cc
7300007BLPK
7300009WPK
7300006RPK

Шприцы серии 700 в комплекте с поршнями

Артикулы упаковок по 50 штук. Поршни не вставлены в шприцы.

Размер
Бесцветные с белым поршнем
Бесцветные с синим поршнем
Янтарные с белым поршнем
Черные с белым поршнем
3 cc
7030LL1NWPK
7030LL1NBPK
7030LL1DWPK
7030LL1BWPK
5 cc
7050LL1NWPK
7050LL1NBPK
7050LL1DWPK
7050LL1BWPK
10 cc
7100LL1NWPK
7100LL1NBPK
7100LL1DWPK
7100LL1BWPK
30 cc
7300LL1NWPK
7300LL1NBPK
7300LL1DWPK
7300LL1BWPK
55 cc
7550LL1NWPK
7550LL1NBPK
7550LL1DWPK
7550LL1BWPK

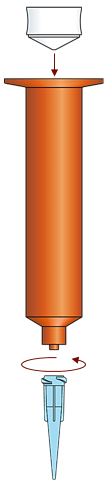

Как заправить одноразовый технологический и технический шприц?

Наиболее эффективным способом заправить шприц - закачать в него материал через носик. Поршень в этом случае предварительно вставляется в шприц и продавливается до самого дна, то есть передней части шприца. Этот метод позволяет избежать образования воздушных пузырьков в дозируемом материале и добиться стабильного нанесения. Удобнее всего производить заправку шприца из тубы или картриджа. Заправка из банки так же возможна, но не рекомендуется для вязких материалов и особо ответственных точных работ.

вверх страницы Дозатор-пистолет, толкатели, крышки, заглушки

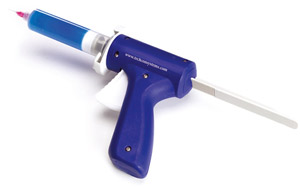

Ручной дозаторный пистолет TS700


Легкий пистолет-аппликатор отлично подходит для нанесения жидкостей средней и высокой вязкостью. Прост в использовании. Не допускает образования капли на конце иглы или излишков материала.
Ручной дозатор
Сменный шток для дозатора
10 cc
TS710SG
71000ROD
30 cc
TS730SG
73000ROD

Защитные крышки для шприцов серии 700


Крышки предназначены для сохранения шприцев и внутренней поверхности поршня в чистоте. Крышки надежно и плотно закрывают заднюю часть поршня. Сделаны из полиэтилена.
Размер
Артикул
3 cc
703000CBPK
5 cc
705000CBPK
10 cc
710000CBPK
30 cc
730000CBPK
55 cc
730000CBPK

Толкатели с поршнями для шприцов серии 700


Шприцы с ручными толкателями - это самый простой вид дозирования. Укомплектовав шприц толкателем со специальным поршнем вы можете просто и быстро наносить любые материалы без использования сжатого воздуха.

Толкатели изготовлены из полипропилена и работают с жидкостями практически любой вязкости. Поршни сделаны из термопластичного каучука и упаковываются со смазкой или без. Поршни и толкатели выпускаются в 4 размерах для шприцов размерами: 3сс, 5сс, 10сс, 30сс. 50 штук в упаковке.

Толкатель
Поршень со смазкой
Поршень без смазки
3 cc
7030004PPK
7030002M-LUBPK
7030002MPK
5 cc
7050004PPK
7050002M-LUBPK
7050002MPK
10 cc
7100004PPK
7100002M-LUBPK
7100002MPK
30 cc
7300004PPK
7300002M-LUBPK
7300002MPK

Заглушки на носик шприца


Заглушки предназначены для герметизации разъема для дозаторной иглы на конце шприца, когда шприц не используется или во время хранения. Заглушки подходя для шприцов любого размера. Заглушки изготовлены из полипропилена оранжевого или черного цвета, оба цвета подходят для использования с материалами, чувствительными к УФ.
Артикул
Описание
7015LLPK
Оранжевый колпачок, упаковка 50 штук
TE7015LBPK
Черный колпачок, упаковка 50 штук
7015STC-PK
Заглушка с плоским дном, упаковка 50 штук


Адаптеры под пневмодозатор для шприцов серии 700


Адаптер - это связующее звено между пневматическим дозатором-контроллером и корпусом шприца. Адаптеры надежно фиксируются на шприце, исключая возможность случайного отсоединения, что немаловажно при работе с высоким давлением. Адаптер состоит из разъема под шприц с резиновым уплотнительным кольцом, пластиковой трубки размером 91см или 183см на выбор и быстросъемного разъема для дозатора. Максимальное рабочее давление 6.9Бар.

Если вы используете шприц с жидкостью без поршня, то вам понадобится специальный фильтр, предотвращающий попадание рабочей жидкости в диспенсер (881-000-000). Это может произойти, если, например, вы перевернете шприц. Если установлен фильтр, то жидкость задержится фильтрующим элементом.

С трубкой 91см
С трубкой 183см
Без трубки
3 cc
70303RHB
70306RHB
70300RHR
5 cc
70503RHB
70506RHB
70500RHR
10 cc
71003RHB
71006RHB
71000RHR
30 cc
73003RHB
73006RHB
73000RHR
55 cc
73003RHB
73006RHB
73000RHR

вверх страницы Выбор подходящего оборудования для вашей дозирующей системы.

Методы дозирования жидкостей развивались довольно долго. По началу, единственным способом точно отмерить и нанести порцию жидкого материала был шприц с поршнем и иглой. Вместе со стремительным развитием технологий развились и методы дозирования, сегодня их насчитывается довольно много, как и оборудования для этих целей. Оборудование варьируется от классического шприца, подобного медицинскому, до сложной системы с поршневым насосом. Если вам придется столкнуться с любой задачей дозирования, то выбор правильного оборудования может оказаться довольно сложной проблемой, особенно, если вы ничего не слышали об этом раньше. Эта статья поможет вам выбрать действительно нужное вам оборудование именно для ваших целей.

Дозирование ручным шприцом

Самый простой, но устаревший, неточный и неудобный метод. Типичная система состоит из шприца, наполненного жидкостью с поршнем различных конструкций внутри. Монтажник просто слегка надавливает на поршень шприца, выдавливая нужное количество материала на деталь. Точность повторения этого процесса в основном зависит от умения мастера работать со шприцом. Этот метод подходит для задач, где точность нанесения не так важна или, например, выход годных изделий не превышает 80%.

Пневматическое дозирование (Переменные Время/Давление)

Развитием системы с ручным шприцом является пневматическое дозирование. Этот метод использует сжатый воздух для давления на поршень внутри шприца с материалом или специальный дозаторный клапан. Сжатый воздух подается строго определенное время, контролируемое монтажником или цифровой схемой совместно с системой клапанов. Благодаря своей простоте, производительности и довольно высокой точности, более 60% всех задач по дозированию решается пневматическим методом. Techcon (отделение компании OK International) предлагает абсолютно полную линейку оборудования и расходных материалов для пневматических дозаторов: шприцы, наконечники-иглы, адаптеры для шприцов, резервуары давления, клапаны и контроллеры.


Система пневматического дозирования из шприца

Простейшая пневматическая система дозирования из шприца, представленная на рисунке, состоит из воздушного компрессора, цифрового дозатора, адаптера для шприца, самого шприца и наконечника-иглы подходящего диаметра. Для любой порции жидкости очень точно настраивается давление и время дозирования на таймере дозатора. Когда все установки выбраны, оператор может начать нанесения, активировав диспенсер простым нажатием на ножную педаль или кнопку на шприце. Во время работы диспенсер подает воздух в шприц под давлением строго заданное время. Сжатый воздух давит на жидкость в шприце и выталкивает точную порцию через наконечник-иглу. Диспенсеры Techcon серии TS широко применяются во всех областях на рабочих местах благодаря их универсальности и высочайшей точности дозирования. Такие диспенсеры применяются в различных задачах: от точного нанесения паяльной пасты при монтаже компонентов на плату до дозирования клеев или компаундов.

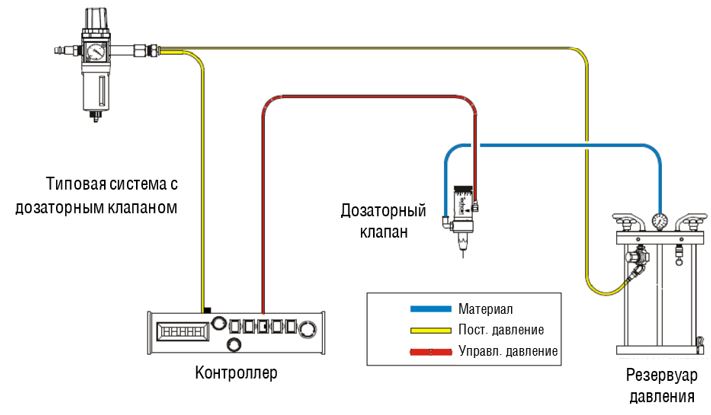

Система пневматического дозирования из клапана

Главным недостатком системы дозирования из шприца является большое количество параметров, влияющих на повторяемость и точность дозирования. Один из факторов – это внутренний диаметр шприца. Если шприц имеет коническую форму даже с небольшим сужением, то размер дозы будет уменьшаться вместе с тем, как материал будет заканчиваться, а поршень продвигаться ниже к основанию шприца. Решением этой проблемы и некоторых других явились клапаны для пневматического дозирования. Типовая система состоит из дозаторного клапана, цифрового контроллера и резервуара с дозируемым материалом под давлением, см. рисунок выше и каталог.

Клапаны со сжатием гибкой трубки

Простейший и наименее дорогой дозаторный клапан – это одноразовый клапан с пережимаемой гибкой трубкой. Он предназначен для дозирования небольших порций или непрерывной подачи материала малой и средней вязкости. Клапан управляется сжатым воздухом, давящим на поршень, пережимающий (защемляющий) гибкую трубку с материалом. Трубка и другие части, контактирующие с дозируемым материалом одноразовые и легко заменяются. Это уникальное свойство делает клапан идеально подходящим для быстро затвердевающих клеев или агрессивных жидкостей, которые могут повредить корпус клапана. Этот клапан отлично работает с цианакрилатными клеями, эпоксидными смолами и двухкомпонентными компаундами. К достоинствам так же можно отнести небольшие размеры и простоту в эксплуатации. Существует версия такого клапана с ручным управлением вместо пневматического.


Диафрагменные клапаны

Клапан с гибкой трубкой имеет одно отрицательное свойство – трубка изнашивается и ее замена может быть довольно частым мероприятием. Достойной альтернативой в таких случаях послужит диафрагменный клапан. Пневматический диафрагменный клапан использует мембранный механизм для открывания или запирания клапана. Благодаря износостойкому упругому материалу мембраны она служит миллионы циклов до замены. Во время работы сжатый воздух давит на мембрану, которая тянет на себя иглу клапана, создавая отверстие для протекания материала. Как только давление воздуха уменьшается, внутренняя пружина возвращает клапан в закрытое состояние. Уникальная часть этого клапана – это мембрана, совмещенная с запорной иглой исполнительного клапана. Она сделана из твёрдого полиэтилена сверхвысокой молекулярной плотности (UHMWPE), который препятствует проникновению влаги из воздуха в материал. Это преимущество делает такой клапан идеальным для применения с цианакрилатами. Есть и другие преимущества, которые помогли этому типу клапанов распространиться в промышленности: компактные размеры и малый вес, простое и редкое обслуживание, регулируемый ход иглы клапана позволяет выдавать дозы с маленькими размерами до 0.002 куб. см. Теоретически, возможно дозирование материала любой вязкости, правильно подобрав сменные части. Этот клапан имеет очень широкое применение от нанесения материалов, чувствительных к влаге до клеев с УФ отверждением в медицинской промышленности или производстве DVD дисков.

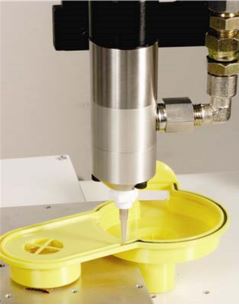

Игольчатые клапаны

Если вам нужны сверхмалые дозы материала меньше чем 0.002CC, лучшим выбором будет игольчатый клапан. Столь малые размеры дозы до 0.0005 CC легко достигаются благодаря уникальному клапанному механизму, не имеющему в своем принципе не используемого «мертвого объема» жидкого материала.

Этот клапан может использоваться с иглами самых маленьких размеров 32 калибра без образования капли на кончике иглы между циклами нанесения. Игольчатый дозаторный клапан фирмы Techcon – это пневматический клапан с поршневым приводом с одной стороны. Воздух под давлением сдвигает иглу, прикрепленную к поршню, с посадочного места открывая проток рабочего жидкого материала. После завершения дозирования пружина возвращает поршень в исходное состояние плотно закрывая игольчатый клапан. С помощью этого клапана возможно точное дозирование жидкостей с вязкостью до 100,000 cps. Однако невозможно применять его для материалов, чувствительных к влаге или быстросохнущих веществ. Вот некоторые подходящие материалы: материалы с отверждением под УФ, растворители, чернила, масла, праймеры, активаторы… Типичные области применения: нанесение небольших количеств УФ клеев в производстве динамиков или микрофонов, нанесение небольших чернильных точек-маркеров.


Золотниковый клапан

Все представленные выше дозаторные клапаны имеют общий недостаток – они не предназначены для дозирования жидкостей высокой вязкости в больших объемах. Эту нишу успешно заполняют золотниковые клапаны Techcon. Специальная версия золотникового клапана для особо вязких жидкостей может дозировать материал с вязкостью до 3 млн. cps. В клапане используется пневматический поршень для открывания протока жидкости. Однако, в отличии от игольчатого клапана, в золотниковом клапане поршень открывает проток жидкости по направлению течения материала. После снятия давления на поршень, пружина возвращает клапан в закрытое положение. В то время, когда поршень возвращается обратно под действием пружины против тока жидкости, создается небольшой обратный поток, всасывающий каплю материала на конце наконечника-иглы. Этот эффект особенно полезен при работе с такими вязкими материалами как силиконы, смазки и герметики. Одно из идеальных применений такому клапану – это формирование прокладок, нанесением герметика в специальный паз в корпусе изделия. К другим применениям можно отнести: дозирование смазок в автомобильной промышленности, заполнение шприцов или картриджей на упаковочном производстве.

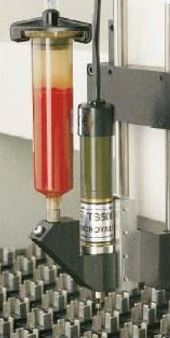

Шнековый дозаторный клапан

Слабым местом всех пневматических клапанов остается чувствительность к неоднородности жидкости. Если вязкость жидкости меняется, необходимо постоянно подстраивать параметры дозирования, чтобы поддерживать точность и повторяемость нанесения таких материалов. Одним из путей решения таких проблем является Дозирование поворотно-смещающим механизмом.

Разработанный в 1987 году фирмой Techcon Systems, метод поворотно-смещающей дозировки жидкостей использует винтовой вал (шнек), приводимый во вращение точным шаговым двигателем. Специальная конструкция обеспечивает непрерывную подачу жидкости к основанию шнека без воздушных промежутков, винтовой вал поставляет материал прямо в наконечник-иглу. Таким образом для дозы материала диаметром 0.25мм достигается отличная повторяемость и точность дозирования. Благодаря своей универсальности и простоте настройки дозаторный клапан TS5000 стал предпочтительным для применения в электронной промышленности. Клапан рассчитан на работу с жидкостями вязкостью от 30,000 cps и выше, включая такой сложный для дозирования материал, как паяльная паста. На самом деле, это единственный клапан, который может правильно и точно дозировать паяльную пасту непрерывно. Применения в промышленности: дозирование монтажного клея, серебросодержащие эпоксидные пасты, герметики, гелеобразные флюсы…

Версия со сменными частями, непосредственно контактирующими с материалом, TS5000DMP, может применяться для двухкомпонентных составов и быстросохнущих веществ, а также для абразивных жидких материалов. Смачиваемые части в этом случае легко заменить без очистки или ремонта.

Выбор правильного и наиболее подходящего оборудования – это важная часть организации производственного процесса. Инженерам технологам рекомендуется провести переговоры с поставщиком дозаторного оборудования для полного и детального решения всех возлагаемых на него задач. Techcon – это одна из немногих компаний, имеющая среди своего оборудования подходящее практически для любых задач дозирования и нанесения жидких материалов.

вверх страницы Принципы работы пневматического дозирования

Пневматическое дозирование с переменным давлением и временем – наиболее распространенный метод точного нанесения материалов на сегодня. Одним из преимуществ этого метода является возможность удобно использовать одноразовую упаковку для жидких материалов, не требующую чистки, сохраняя точность дозирования. Пневматические дозаторы Techcon используются в основном с предварительно заполненными одноразовыми шприцами с дозаторной насадкой-иглой. При нажатии на педаль дозатор подает в шприц воздух требуемое время под строго определенным давлением с высокой точностью, воздух выталкивает точную порцию материала через дозаторную иглу на рабочую поверхность.

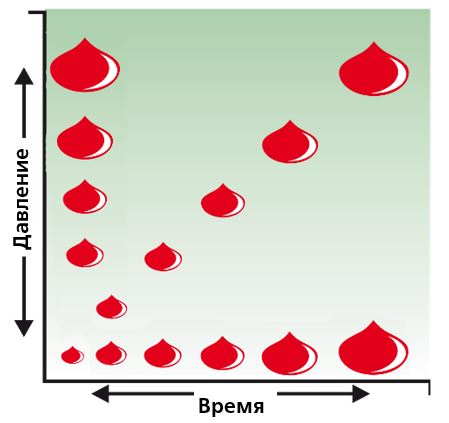

Параметры пневматического дозирования

  • Давление дозирования: чем выше давление, тем больше размер порции материала
  • Время дозирования: чем больше время, тем больше количество материала проходит через иглу
  • Размер иглы-насадки: чем больше диаметр иглы, тем больше материала через него проходит




Рекомендации:

  • Для маленьких порций – маленькая игла, небольшое давление, небольшое время.
  • Для больших порций – толстая игла, большее давление, большее время
  • Жидкости низкой вязкости – маленькая игла, маленькое давление, времени сколько потребуется
  • Жидкости высокой вязкости – большой диаметр иглы (рекомендуется коническая насадка), высокое давление, времени сколько потребуется
  • Располагайте шприц под углом 45 градусов
  • Подносите иглу вплотную к поверхности, задержите его в одном положении неподвижно, затем активируйте цикл дозирования.
  • Если необходима вакуумная отсечка, не используйте слишком глубокий вакуум, воздух может втянуться в шприц, а материал может попасть в дозатор

Оценка вязкости:

Размеры порций:

Вода 1

1 0.25мм 0.0000043 куб.см.

Молоко 3

3

0.51мм 0.00003 куб.см.

Касторка 1000

1000 0.76мм 0.0001 куб.см.

Кленовый сироп 5000

5000 1.02мм 0.0003 куб.см.

Мед 10000

10000 1.27мм 0.0005 куб.см.

Шоколадный сироп 25000

25000 1.52мм 0.0009 куб.см.

Кетчуп 50000

50000 1.78мм 0.0015 куб.см.

Сметана 100000

100000 2.03мм 0.0022 куб.см.

Шоколадная паста 250000

250000 2.29мм 0.0031 куб.см.
Маргарин 1200000 1200000 2.54мм 0.0043 куб.см
