Общая информация. Примеры клавиатур   Стандартные пленочные клавиатуры Testa Standart   Гибкие пленочные клавиатуры Testa Flex

Жесткиее пленочные клавиатуры Testa Rigid   Декоративные панели Testa Decor   Люминисцентные лампы Testa Lum   Макетные клавиатуры

Программируемый контроллер   Встроенные светодиоды   Технологические требования и рекомендации   Как сделать заказ

ПЛЕНОЧНЫЕ  КЛАВИАТУРЫ И ПАНЕЛИ  TESTA STANDART

Стандартные гибкие пленочные клавиатуры на полиэфирных пленках с заданным расположением и количеством клавиш. На внутреннюю сторону лицевой пленки нанесен многоцветный рисунок с изображением клавиш и специальных символов.
Все клавиатуры с тактильным эффектом. Тактильный эффект по технологии mylar dom , CK-20, CK-21, CK-101, CK-102, CK-103, CK-110 по технологии metal dom.
Стандартные декоративные панели - ТДС-60, ТДС-61.
Внешняя сторона антибликовая, устойчивая к истиранию и воздействию агрессивных сред.
Для гибких клавиатур электрическое соединение с помощью Flexible P.C.B. Connectors, FDZ Connectors или FE Connectors (JST)  . Для жестких клавиатур с помощью паяемого разъема.
На внутренней стороне клавиатур клеевой слой для монтажа на корпус прибора.
Имеются клавиатуры на 1 / 2 / 3 / 5 / 6 / 8 / 9 / 10 / 12 / 16 / 18 / 20 / 21 / 22 / 25 клавиш.
Все модели клавиатур протестированы по стандартам ASTM.
Клавиатуры выпускаются по ТУ 4236-001-45579016-99.
Сертификат соответствия N РОСС RU.MЛ02.H00074.

Цены на стандартные клавиатуры смотри price_st.pdf

Технические харак теристики

Конструктивные:

Модель

К-во клавиш

Размер, мм

Эл. схема

Разъем/ шлейф

Примечание

вид СК-04    ( скачать PDF )
18 87х76 4х6 12конт(2,54)/95 мм
вид СК-06    ( скачать PDF) 16 79,7х92,2 4х4 8конт(2,54)/55 мм Для корпусов BOPLA BOS 800

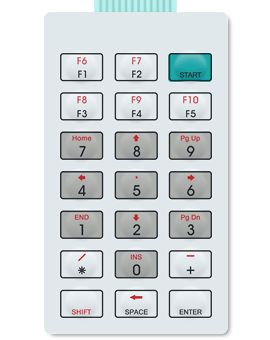

вид СК-07    ( скачать PDF ) 21 74,8х131,5 4х8 12конт(2,54)/100 мм Для корпусов BOPLA BOS 900-902
вид СК-09    ( скачать PDF ) 12 65х60 3х4 8конт(2,54)/75 мм Для корпусов BOPLA BOS 700
вид СК-10    ( скачать PDF ) 25 79,7х92,2 5х5 12конт(2,54)/80 мм Для корпусов BOPLA BOS 800
вид СК-11    ( скачать PDF )
8 60х60 2х4 8конт(2,54)/90 мм
вид СК-12 (G, B)    ( скачать PDF ) 16 80х75 4х4 8конт(2,54)/60 мм Для корпусов OKW A9061 xxx
вид СК-13    ( скачать PDF ) 9 65x65 3x3 6конт(2,54)/70 мм Для корпусов OKW A9062 xxx
вид СК-23    ( скачать PDF ) 9 65x65 3x3 6конт(2,54)/70 мм Для корпусов OKW A9062 xxx
вид СК-14    ( скачать PDF ) 18 68х87 4х5 10конт(2,54)/90 мм Для корпусов OKW A9073 xxx
вид СК-24    ( скачать PDF ) 18 68х87 4х5 10конт(2,54)/90 мм Для корпусов OKW A9073 xxx
вид СК-15-1    ( скачать PDF ) 9 50,1х61,9 3х3 6конт(2,54)/80 мм Для корпусов OKW A9076 xxx
вид СК-15-2    ( скачать PDF ) 9 48х101 3х3 6конт(2,54)/80 мм Для корпусов OKW B1055 xxx
вид СК-15-3    ( скачать PDF ) 9 49,8х70 3х3 6конт(2,54)/80 мм Для корпусов OKW C3006101
вид СК-25    ( скачать PDF ) 9 50,1х61,9 3х3 6конт(2,54)/80 мм Для корпусов OKW A9076 xxx
вид СК-16 (GC, GL, BC, BL)    ( скачать PDF ) 18 59,8х104 3х6 10конт(2,54)/100 мм Для корпусов OKW A9077 xxx
вид СК-17 (G, B)    ( скачать PDF) 6 40х74,6 2x3 6конт(1,25)/50 мм Для корпусов OKW A9066 xxx
вид СК-18 (G, B)    ( скачать PDF ) 6 40х58 2x3 6конт(1,25)/50 мм Для корпусов OKW A9070 xxx
вид СК-19 (G, B)    ( скачать PDF ) 8 37,8х82,5 2x4 6конт(1,25)/50 мм Для корпусов OKW B1040 xxx
вид СК-20    ( скачать PDF ) 5 95х30 1x5 6конт(2,54)/80 мм Тактильный эффект по
технологии metal dom
вид СК-21 (G, B)    ( скачать PDF ) 5 95х30 1x5 6конт(2,54)/80 мм Тактильный эффект по
технологии metal dom
вид СК-30 (G, B)    ( скачать PDF ) 10 50х72 3х3+1 8конт(2,54)/50 мм Для корпусов OKW A9071 xxx
вид СК-31 (G, B)    ( скачать PDF ) 10 55х80 3х3+1 8конт(2,54)/50 мм Для корпусов OKW A9072 xxx
вид СК-32 (G, B)    ( скачать PDF ) 10 51,2х103,4 3х3+1 8конт(2,54)/50 мм Для корпусов OKW A9067 xxx
вид СК-33 (G, B)    ( скачать PDF ) 10 59,8х101,8 3х3+1 8конт(2,54)/50 мм Для корпусов OKW A9406 xxx
вид СК-34 (G, B)    ( скачать PDF ) 10 58,8х101,7 3х3+1 8конт(2,54)/50 мм Для корпусов OKW B701x xxx
вид СК-35 (G, B)    ( скачать PDF ) 10 61,8х110,4 3х3+1 8кон(2,54)т/50 мм Для корпусов OKW A9068 xxx
вид СК-36 (G, B)    ( скачать PDF ) 22 80,8х118,6 4х6 10конт(2,54)/80 мм Для корпусов OKW A90742 xx
OKW A90743 xx
вид СК-37 (G, B)    ( скачать PDF ) 20 80,8х109,6 4х5 10конт(2,54)/80 мм Для корпусов OKW A90744 xx
вид СК-38 (G, B)    ( скачать PDF ) 20 87,8х109,8 4х5 10конт(2,54)/80 мм Для корпусов OKW A0612 xxx
вид СК-39    ( скачать PDF ) 6 49х29,8 2х3 6конт(1,25)/50 мм Для корпусов OKW C3006061
вид СК-40 (G, B)    ( скачать PDF ) 6 58х43,8 2х3 6конт(2,54)/50 мм Для корпусов OKW B700x xxx
вид СК-44    ( скачать PDF ) 9 46,7х70,3 3х3 6конт(2,54)/80 мм Для корпусов OKW A9051 xxx
вид СК-45(G, B)    ( скачать PDF ) 10 61,8х110,4 3х3+1 8конт(2,54)/80 мм Для корпусов OKW A9068 xxx
вид СК-46(G, B)    ( скачать PDF ) 2 58,8х34,8 2x1 4конт(1,25)/40 мм Для корпусов OKW B283210xxx
вид СК-47(G, B)    ( скачать PDF ) 1 58,8х34,8 1 4конт(1,25)/40 мм Для корпусов OKW B283210xxx
вид СК-50(G, B)    ( скачать PDF ) 2 51,8х33 2х1 4конт(1,25)/50 мм Для корпусов TECO OVO-2xxx
вид СК-51(G, B)    ( скачать PDF ) 2 51,8х33 2х1 4конт(1,25)/50 мм Для корпусов TECO OVO-2xxx
вид СК-52(G, B)    ( скачать PDF ) 3 51,8х33 3х1 4конт(1,25)/50 мм Для корпусов TECO OVO-2xxx
вид СК-53 (GC, GL, BC, BL)    ( скачать PDF ) 20 102,8х79,8 4х5 10конт(2,54)/70 мм Для корпусов TECO TK-Fxxx
вид СК-54 (GC, GL, BC, BL)    ( скачать PDF ) 18 51,8х101 3х6 10конт(2,54)/70 мм Для корпусов TECO TBxxx
вид СК-55 (GC, GL, BC, BL)    ( скачать PDF ) 9 51,8х101 3х3+1 8конт(2,54)/50 мм Для корпусов TECO TBxxx
вид СК-56 (GC, GL, BC, BL)    ( скачать PDF ) 18 57,6х102 3х6 10конт(2,54)/70 мм Для корпусов TECO MTN01xxx
вид СК-57 (GC, GL, BC, BL)    ( скачать PDF ) 9 57,6х102 3х3+1 8конт(1,25)/50 мм Для корпусов TECO MTN01xxx
вид СК-58 (GC, GL, BC, BL)    ( скачать PDF ) 18 72х131,8 3х6 10конт(2,54)/70 мм Для корпусов TECO TNxxx,TB-1xxx, TB-2xxx
вид СК-59 (GC, GL, BC, BL)    ( скачать PDF ) 22 72х131,8 4х6 10конт(2,54)/70 мм Для корпусов TECO TNxxx,TB-1xxx, TB-2xxx
вид ТДС-60(G, B)    ( скачать PDF ) - 93,7х51 - - Для корпусов TECO TBT-1xxx, TBT-2
вид ТДС-61(G, B)    ( скачать PDF ) - 72х40 - - Для корпусов TECO TBL-xxx
вид СК-63 B    ( скачать PDF) 18 66,9х162,5 3х6 10конт(2,54)/70 мм Для корпусов ROLEX серии HCF-081
вид СК-64 B    ( скачать PDF ) 18 67х166,7 3х6 10конт(2,54)/70 мм Для корпусов ROLEX серии HCF-081-R
вид СК-65 G    ( скачать PDF) 12 53,6х97,3 3х4 8конт(1,25)/60 мм Для корпусов NEWAGE ENCLOSURES
серии Medium Handheld (S-442710)
вид СК-101(G, B,R.Gr)    ( скачать PDF ) 1 22х22 1 3конт (2,54)/- Клавиатура на основе тонкого стеклотекстолита.
Тактильный эффект
по технологии metal dom
вид СК-102(G, B)    ( скачать PDF ) 2 40х22 1x2 3конт (2,54)/- Клавиатура на основе тонкого стеклотекстолита.
Тактильный эффект
по технологии metal dom
вид СК-103(G, B)    ( скачать PDF ) 3 54х22 1x3 4конт (2,54)/- Клавиатура на основе тонкого стеклотекстолита.
Тактильный эффект
по технологии metal dom
вид СК-110(G, B)    ( скачать PDF ) 1 22х22 1 6конт (2,0)/- Клавиатура на основе тонкого стеклотекстолита со встроенным двухцветным (красный-зеленый) светодиодом
Такт. эффект по технологии metal dom

Конструктивные и механические характеристики:
Допуск на габаритные размеры, мм -0,3
Толщина, мм
- mylar dom
- metal dom

0,7
0,9

Усилие срабатывания клавиш, Н:
- mylar dom
- metal dom

1,5 - 2,0
3,4
ASTM F1597-95
( п. 1.3.2 ТУ)
Устойчивость к синусоидальной вибрации
(работоспособность во время и после воздействия)

5-80 Гц с амплитудой ускорения 2 g и амплитудой перемещения 2 мм
ASTM F2188-02
( п. 1.4.1 ТУ)
Устойчивость к многократным механическим ударам
(работоспособность во время и после воздействия)

10 g в 3-х направлениях с частотой 40-60 уд/мин. 1000 ударов
ASTM F21878-02
( п. 1.4.1 ТУ)
Ход клавиш, мм:
- mylar dom
- metal dom

0,6 - 0,8
0,55
ASTM F1682-96
Контактные поверхности
- mylar dom
- metal dom

серебро/серебро
золото/углерод


Электрические характеристики:
Коммутируемое напряжение, В, не более 36 (п. 1.3.1 ТУ)
Коммутируемый ток, мА, не более 100 ASTM F1681-96
( п. 1.3.2 ТУ)
Максимальная мощность, Вт, не более 0,6
Электрическая прочность лицевой пленки, KВ 15,6 ASTM D 149-81
Количество срабатываний клавишв НКУ
при номинальном усилии нажатия, не менее
- mylar dom
- metal dom

500000
1 000 000
ASTM F1578-96
( п. 1.5.1 ТУ)
Дребезг контактов, мс, не более
- mylar dom
- metal dom
20
10
ASTM F1661-96
Сопротивление замкнутой цепи длиной 500 мм, Ом, не более 100 ASTM F1680-96
(п . 1.3.3 ТУ)
Сопротивление изоляции в НКУ, МОм, не менее 20 ASTM F1689-96
( п. 1.3.4 ТУ)
Изменение сопротивления шлейфа после изгиба % , не более
(радиус изгиба 3 мм, 20 циклов)
10 ASTM F1683-96а

Климатические характеристики:
Диапазон температур, град. С Рабочий
-20 / +50 - mylar dom
-40 / +60 - metal dom
Предельная
-50 / +60 - mylar dom
-50 / +60 - metal dom
ASTM F1596-95
(п . 1.4.3-1.4.4 ТУ)
Относительная влажность воздуха при 25 град. C, %, не более Рабочая
93
Предельная
98
ASTM F1596-95
(п . 1.4.3-1.4.4 ТУ)
Пылевлагозащищенность IP 65 IEC 598 (п . 1.4.3 ТУ)
Устойчивость лицевой пленки к агрессивным средам растворители, масла и смазки, бензин и диз. топливо, моющие средства DIN 42 115


вверх страницы СК-04

вверх страницы СК-06
  клавиатура СК-06

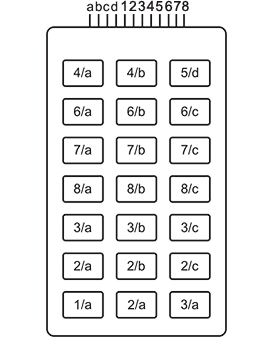

вверх страницы СК-07

вверх страницы СК-09

вверх страницы СК-10

вверх страницы СК-11

вверх страницы СК-12
  клавиатура СК-12 схема СК-12
вверх страницы СК-13
  клавиатура СК-13 схема СК-13
вверх страницы СК-23
  клавиатура СК-23 схема СК-23
вверх страницы СК-14
  клавиатура СК-14 схема СК-14
вверх страницы СК-24
  клавиатура СК-24 схема СК-24
вверх страницы СК-15
  клавиатура СК-15 схема СК-15
вверх страницы СК-25
  клавиатура СК-25 схема СК-25
вверх страницы СК-16
  клавиатура СК-16
схема СК-16
вверх страницы СК-17
         клавиатура СК-17Gклавиатура СК-17B   схема СК-17
вверх страницы СК-18
  клавиатура СК-18G      клавиатура СК-18B     схема СК-18
вверх страницы СК-19
  клавиатура СК-19G      клавиатура СК-19B    схема СК-19
вверх страницы СК-20
  схема СК-20
вверх страницы СК-21


схема СК-21
вверх страницы СК-30
       клавиатура СК-30Gклавиатура СК-30B    схема СК-30
вверх страницы СК-31
       клавиатура СК-31Gклавиатура СК-31B    схема СК-31
вверх страницы СК-32
   клавиатура СК-32Gклавиатура СК-32B        схема СК-32
вверх страницы СК-33
       клавиатура СК-33Gклавиатура СК-33B     схема СК-33
вверх страницы СК-34
       клавиатура СК-34Gклавиатура СК-34B     схема СК-34
вверх страницы СК-35

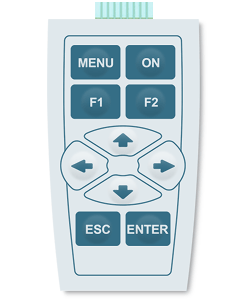

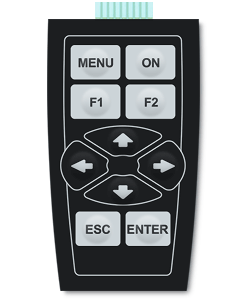

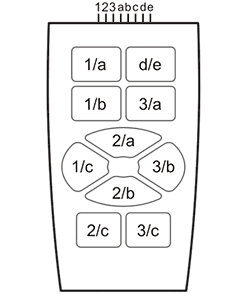

       клавиатура СК-35Gклавиатура СК-35B    схема СК-35
вверх страницы СК-45
     клавиатура СК-45Gклавиатура СК-45B      схема СК-45
вверх страницы СК-36

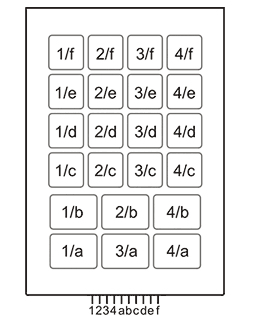

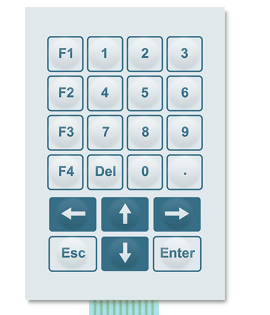

  клавиатура СК-36Gклавиатура СК-36B схема СК-36
вверх страницы СК-37

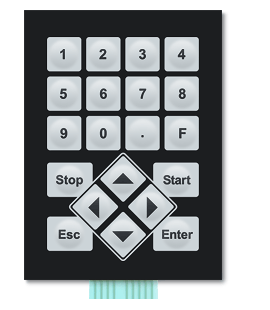

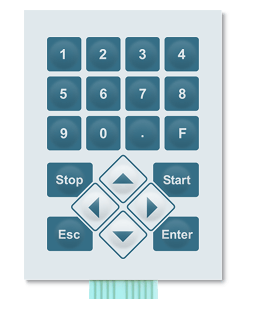

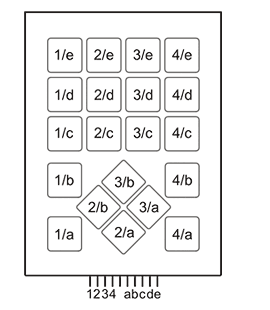

  клавиатура СК-37Gклавиатура СК-37B    схема СК-37
вверх страницы СК-38

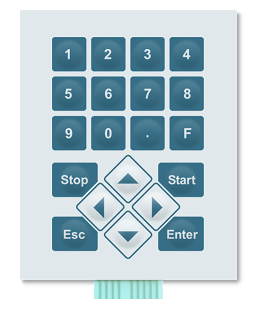

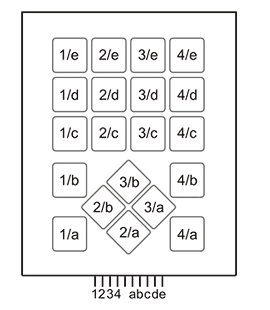

  клавиатура СК-38Gклавиатура СК-38B схема СК-38
вверх страницы СК-39

вверх страницы СК-40


вверх страницы СК-44

вверх страницы СК-46
  клавиатура СК-50B

схема СК-50
вверх страницы СК-47
  клавиатура СК-50B

схема СК-50
вверх страницы СК-50
  клавиатура СК-50Gклавиатура СК-50B

схема СК-50
вверх страницы СК-51
  клавиатура СК-51Gклавиатура СК-51B

схема СК-51
вверх страницы СК-52
  клавиатура СК-52Gклавиатура СК-52B схема СК-52
вверх страницы СК-53
  клавиатура СК-53G
клавиатура СК-53B
схема СК-53
вверх страницы СК-54
  клавиатура СК-54G
клавиатура СК-54B
схема СК-54
вверх страницы СК-55
  клавиатура СК-55G
клавиатура СК-55B
схема СК-55
вверх страницы СК-56
  клавиатура СК-56G
клавиатура СК-56B
схема СК-56
вверх страницы СК-57
  клавиатура СК-57G
клавиатура СК-57B
схема СК-57
вверх страницы СК-58

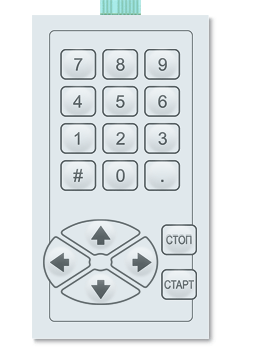

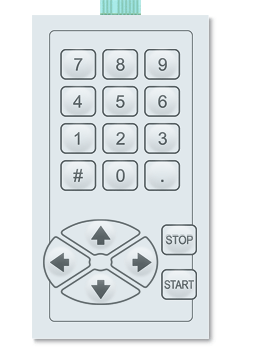

  клавиатура СК-58G

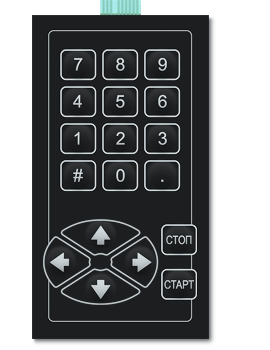

клавиатура СК-58B

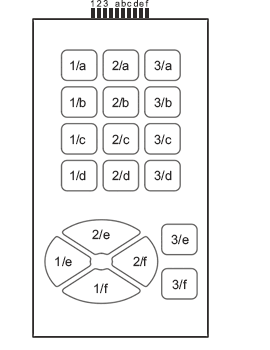

схема СК-58
вверх страницы СК-59

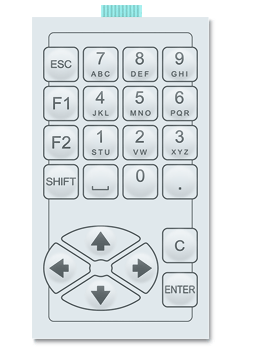

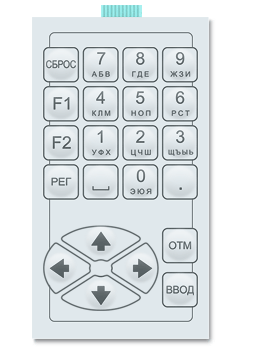

  клавиатура СК-59G

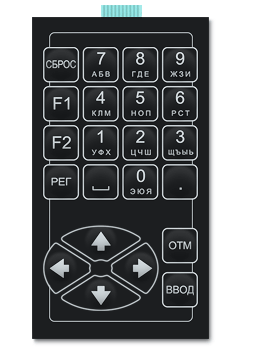

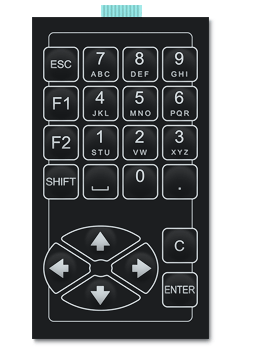

клавиатура СК-59B

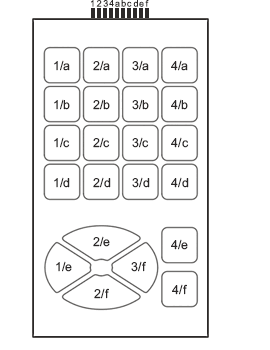

схема СК-59
вверх страницы СК-60
  клавиатура СК-60G -
вверх страницы CK-61
  клавиатура СК-61G -
вверх страницы CK-63

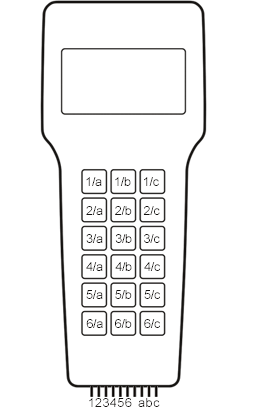

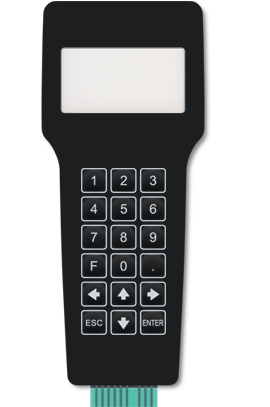

  клавиатура СК-63B   схема СК-63
вверх страницы CK-64

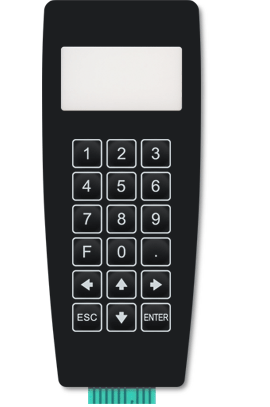

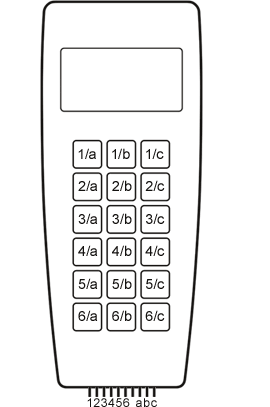

  клавиатура СК-64B   схема СК-64

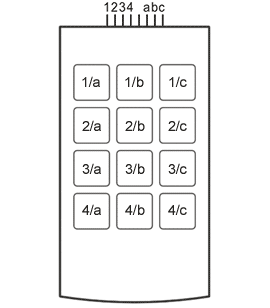

вверх страницы CK-65
  клавиатура СК-64B
вверх страницы CK-101
  клавиатура СК-101        клавиатура СК-101 схема СК-101
вверх страницыCK-102
  клавиатура СК-102   схема СК-102
вверх страницы CK-103
  клавиатура СК-103   схема СК-103
вверх страницы CK-110
  клавиатура СК-110   схема СК-110
