ПРОГРАММИРУЕМЫЙ  КОНТРОЛЛЕР  Kflex12

Программируемый конроллер клавиатуры Kflex12 предоставляет наиболее полный спектр возможностей для подключения пленочных клавиатур к компьютеру или другому микропроцессорному устройству по последовательному 4-х проводному интерфейсу типа USB 2.0, PS/2, UART.

Программируемый конроллер клавиатуры
 Программируемый конроллер клавиатуры

Основные параметры

Количество клавиш клавиатуры до 36
Количество выводов матрицы клавиатуры до 12
Конфигурация матрицы клавиатуры произвольная
Длина макросов до 16 байт
Выходной интерфейс USB 2.0, PS/2, UART
Типы разъемов для клавиатуры FE-ST, 3900-PST,FDZ-BT, CRIMPFLEX
Напряжение питания, B/mA 5 ± 10% / 20
Диапазон рабочих температур,° С -10...+50

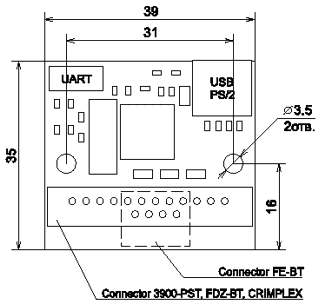

Габаритные размеры, мм 39 х 35

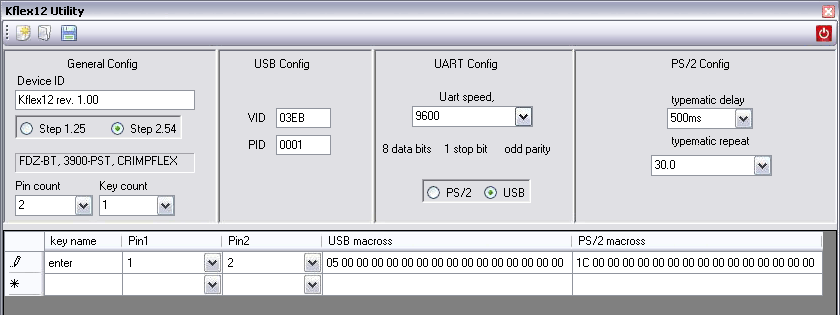

Программа конфигурации клавиш Kflex12_Utility

Воспользовавшись программой Kflex12_Utility для Windows 2000, XP, Vista (поставляется в комплекте с контроллером), можно менять настройки интерфейсов устройства, эмулировать стандартные клавиатуры и создавать макросы клавиш.

 Программируемый конроллер клавиатуры
Каждой клавише индивидуально назначается пара контактов на пленочной клавиатуре, при замыкании и размыкании которых отрабатывается её нажатие. Устройство Kflex12 распознает одновременное нажатие до 2-х клавиш. Интерфейс UART может работать в одном из двух режимов:
•Опрос клавиатуры по запросу с хоста (эмуляция протокола USB).
•Опрос клавиатуры по таймеру (эмуляция протокола PS/2).

Программирование контроллера осуществляется через USB-порт.

Для ОС Windows контроллер Kflex12 поддерживает клавиши только стандартной PC/AT клавиатуры.

Обозначение при заказе контроллера

Общий вид обозначения контроллеров - K-flex-0-00-0000

где 0 - это тип разъема:
0 - без установленного разъема
1 - FDZ
2 - 3900
3 - Crimpflex
4 - FE

00 - это количество контактов разъема:
04, 06, 08, 10, 12 т.д

0000 - это вид программирования:
0000 - без программирования
ск16 - для стандартной клавы ск-16 и т.д
1793 (пример) - номер заказной клавиатуры с номером 1793, под которую запрограммирован контроллер.

Цены по запросу
