ТЕХНОЛОГИЧЕСКИЕ  ТРЕБОВАНИЯ   И   РЕКОМЕНДАЦИИ

Проектные и технологические нормы

Тактильный эффект

Разъемы

Рекомендации по применению

вверх страницы Проектные и технологические нормы

Графика и шрифты

  • Минимальная толщина свободных линий -- 0,2 мм.
  • Минимальная ширина зазоров -- 0,2 мм.
  • Минимальная толщина обводки клавиш (для клавиш с заливкой другим цветом) -- 0,6 - 0,8 мм в зависимости от размера клавиатуры.
  • Минимальный размер шрифта -- 2 мм.
  • Возможные шрифты -- любые векторные шрифты Windows, но при высоте менее 4 мм не рекомендуется использовать шрифты с засечками, например, Times. Для контроля правильности отображения текста необходим дополнительно вариант исходного файла в "кривых".
  • Растровая заливка -- не рекомендуется.
  • Точность расположения графических элементов, в т. ч. прозрачных окон под дисплеи и индикаторы относительно нуля (левый нижний угол) -- 0,3 мм.
  • Логотипы и фирменные знаки просим предоставлять только в векторной форме. Предпочтительный формат -- CDR.
    Желательно, чтобы любые окна были окружены самым темным цветом из используемых и линии между областями двух различных цветов (например, обводки кнопок) были темнее этих цветов.
    Не допускается схождение в одной точке трех и более цветов.
Цвета

При подборе цветов мы используем систему смешения PANTON MATCHING SYSTEM. Система содержит более 1000 цветовых оттенков, однако в силу высокой прозрачности не все цвета могут быть использованы.
Файл с номерами возможных цветов Вы можете скопировать с этой страницы.

Размеры и зазоры

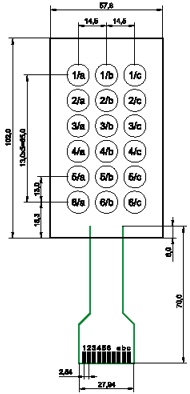

клавиатура размер Максимальный размер заготовки клавиатуры -- 300* 375мм (другие размеры по договоренности).
Минимальный размер клавиш -- 10 * 10 мм.
Минимальное расстояние между клавишами -- 2 мм.
Минимальное расстояние от края клавиш до края клавиатуры -- 5 мм.
Минимальное расстояние от края клавиш до края клавиатуры со стороны выхода шлейфа -- 10 мм.

Окна под дисплеи и светодиоды

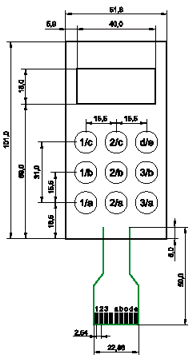

клавиатура окна

Минимальный диаметр прозрачного окна для светодиодов - 1,5 мм.
Минимальное расстояние от края прозрачного окна до края формовки сферы в зоне нажатия клавиши - 4мм.
Для увеличения угла видимости светодиодов лицевая пленка в местах расположения светодиодов может быть отформована для получения линзы. Диаметр формовки 7-8 мм.
Минимальное расстояние от края формовки линзы до края формовки сферы в зоне нажатия клавиши - 4мм.
Окна под дисплеи могут быть тонированы серым, зеленым и красным цветом.
Окна для светодиодов и дисплеев могут быть просветленными или матовыми.

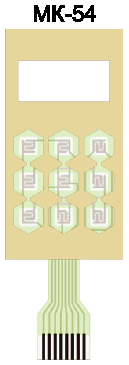

Электрическая схема и шлейф

В клавиатурах может быть реализована практически любая схема коммутации клавиш (все независимые, все на общем проводе, матрица, их комбинации), однако не всегда возможно сохранить заданный порядок контактов шлейфа. Для оптимизации разводки желательно соотносить схему соединений клавиш с их геометрическим положением.
По умолчанию шаг контактов шлейфа 2,54 мм. Возможен произвольный шаг по заказу.

Шлейф не может выходить в месте расположения клавиш, окон под дисплеи и индикаторы.
Минимальное расстояние места выхода шлейфа от края клавиш -- 5 мм.
Не рекомендуется выводить шлейф на расстоянии более 20 мм от края клавиатуры.

Формовка клавиш

  • Для клавиатур с тактильным эффектом по технологии Mylar dom возможна формовка диаметром 10/11/12/13 мм и высотой 0,7 - 0,8 мм.
  • Рекомендуемые значения диаметра -- 10/12 мм.
  • Для клавиатур с тактильным эффектом по технологии Metal dom возможна формовка произвольной формы высотой 0,2 - 0,3 мм.
    Рекомендуемое значение диаметра -- 12 мм.
  • Для декоративных панелей TESTA DECOR возможна формовка произвольной формы высотой 0,4 мм.

вверх страницы Тактильный эффект

Тактильный эффект обеспечивает тактильное ощущение срабатывания клавиш и делает работу с пленочной клавиатурой более комфортной. Клавиши с тактильным эффектом имеют больший ход при нажатии и щелчок при срабатывании клавиш.
Для достижения тактильного эффекта предлагаются две технологии: Mylar dom и Metal dom. Обе технологии обеспечивают высокую надежность клавиатур и гарантируют срабатывание клавиш.

Mylar dom
Технология основана на формовке лицевой клавиатурной пленки для получения сферического купола в месте нажатия на клавишу. При нажатии на купол создается ощущение щелчка и одновременно происходит электрическое замыкание контактов.
Рекомендуемые диаметры формовки купола: 10 и 12 мм.
клавиатура  Mylar dom


Metal dom
Технология основана на использовании сферической металлической мембраны. Мембрана устанавливается под лицевую пленку и одновременно служит замыкающим элементом контактной группы. При нажатии на клавишу мембрана прогибается и замыкает контактную группу. При этом возникает тактильное ощущение, аналогичное срабатыванию микропереключателя.
Технология Metal dom обеспечивает высокое качество контакта, малый дребезг, строго нормированное усилие нажатия.
В местах клавиш лицевая пленка может быть отформована на высоту 0,2 - 0,3 мм.
клавиатура  Metal dom

вверх страницы Разъемы

Пленочные клавиатуры TESTA STANDARD и TESTA FLEX могут комплектоваться следующими разъемами для соединения клавиатур с печатной платой:

Connectors FE-BT
клавиатура FE-ST
Рабочий ток, мA 1,0
Рабочее напряжение, В, не более 200
Сопротивление изоляции, МОм, не менее 1000
Сопротивление контакта, Ом, не более 20
Рабочий диапазон температур, °C -25 ... +85
Толщина печатной платы, мм
1,2 - 1,6
Толщина шлейфа, мм 0,3

Connectors FDZ-BT
клавиатура 3900 PST
Рабочий ток, мA 50
Рабочее напряжение, В, не более 250
Сопротивление изоляции, МОм, не менее 1000
Сопротивление контакта, Ом, не более 10
Рабочий диапазон температур, °C -40 ... +85
Толщина печатной платы, мм
1,6
Толщина шлейфа, мм 0,125

Connectors 3900 PST
клавиатура FDZ-BT
Рабочий ток, мA 3,0
Рабочее напряжение, В, не более 250
Сопротивление изоляции, МОм, не менее 1000
Сопротивление контакта, Ом, не более 10
Рабочий диапазон температур, °C -40 ... +105
Толщина печатной платы, мм
1,6
Толщина шлейфа, мм 0,1 - 0,38

Connector CRIMPFLEX housing 0F
Рабочий ток, мA 3,0
Рабочее напряжение, В, не более 500
Сопротивление изоляции, МОм, не менее 1000
Сопротивление контакта, Ом, не более 5
абочий диапазон температур, °C -55 ...+150

Сводная таблица

Количество контактов Размер A, мм Шаг контактов, мм
FE FDZ 3900 0F FE FDZ 3900 0F
4 8,55 - -   1,25 - - -
6 11,05 26,10 20,0 15,24 1,25 2,54 2,54 2,54
8 13,55 31,18 25,98 20,32 1,25 2,54 2,54 2,54
10 - 36,26 - 25,4 1,25 2,54 2,54 2,54
12 - 41,34 36,14 30,48 1,25 2,54 2,54 2,54

вверх страницы Рекомендации по применению

Клавиатуры TESTA FLEX, TESTA STANDARD и декоративные панели TESTA DECOR должны монтироваться в посадочное место в корпусе прибора. Глубина посадочного места должна быть не менее толщины клавиатуры. Паз под шлейф должен быть расположен таким образом, чтобы место выхода шлейфа из клавиатуры опиралось на плоскость, а не «висело в воздухе» над пазом. Поверхность посадочного места и края паза не должны иметь заусенцев и острых кромок. Рекомендуется снять фаску с края паза.

клавиатура шлейф

На обратной стороне клавиатур находится чуствительный к давлению (PSA) клеевой слой, закрытый защитной бумагой. Клеевой слой служит для монтажа клавиатур на корпус изделия и имеет высокую адгезию к металлам, стеклу и пластмассам (нейлон, алкидные эмали, полиэфир, поликарбонат, эпоксидные краски, ABS, ПВХ, акрилаты).
Ввиду невысокой адгезии не рекомендуется приклейка к полиэтилену, полипропилену, фторопласту, некоторым типам порошковых красок.
Приклейка к этим поверхностям возможна при применении специальных клеев.
В карте заказа в данном случае необходимо указать материал корпуса или тип покрытия.

Для приклейки клавиатур:

  • подготовьте корпус к приклейке. Поверхность корпуса должна быть очищена от грязи, пыли, жиров, масел и смазок.
    На пластмассовых корпусах возможны остатки от антиадгезионной смазки литьевых форм, которые также требуется удалить;
  • снимите защитную бумагу с клеевого слоя на внутренней стороне клавиатуры;
  • снимите защитную бумагу с клеевой вставки под шлейфом;
  • вставьте шлейф в отверстие в корпусе изделия;
  • уложите клавиатуру в посадочное место;
  • плотно прижмите клавиатуру по всей плоскости за исключением зон нажатия клавиш.

клавиатура приклейка

Давление на клеевой слой должно быть в пределах 0,7-1,05 Кг/см.
Оптимальная температура для монтажа +21-38 С. При температуре ниже +10 С монтаж не рекомендуется. При ошибке монтажа клавиатура может быть переклеена сразу и при условии, что клей не подвергался давлению.
Полную прочность клеевое соединение набирает через 24 часа.

Шлейф

Для электрического соединения со схемой управления клавиатуры TESTA FLEX и TESTA STANDARD имеют шлейф (плоский кабель) с нанесенными серебросодержащей полимерной пастой. Поверхность проводников защищена диэлектрическим лаком. На открытую, вставляемую в разъем, часть проводников нанесена углеродная паста, защищающая от миграции серебра и повышающая устойчивость к истиранию. Контактной является только часть, покрытая углеродом.

Не допускается:

  • протирка контактных поверхностей растворителями;
  • пайка контактных поверхностей;
  • изгиб шлейфа с радиусом менее 3 мм;
  • обрезка шлейфа выше контактных поверхностей;
  • механическая нагрузка на шлейф.

TESTA DECOR и микропереключатели

При большой площади панели и малом количестве клавиш экономически целесообразным является применение декоративных панелей TESTA DECOR и микропереключателей. Типовая конструкция показана на рисунке.

TESTA DECOR и микропереключатели

Декоративные панели TESTA DECOR могут применяться с любыми типами микропереключателей, имеющими ход 0,2 - 0,6 мм. Микропереключатели с большим ходом применять не рекомендуется. Поверхность штока микропереключателя не должна иметь острых кромок и остатков облоя, могущих повредить пленку. Оптимальная форма - полусфера. При использовании в качестве основания прозрачных пластиков (органическое стекло, поликарбонат) легко реализуется подсветка клавиш - в торец основания ставятся несколько микролампочек.

Хранение и эксплуатация

Клавиатуры должны храниться в упаковке в складских помещениях, защищающих от воздействия атмосферных осадков, при отсутствии в воздухе паров кислот, щелочей и их примесей.
В складских помещениях, где хранятся клавиатуры, должна обеспечиваться температура от 5 до 25 градусов Цельсия и относительная влажность 65 - 80% без конденсации влаги.
Не допускается воздействие на клавиатуры и декоративные панели колющих и режущих предметов.
Очистку поверхности клавиатур от возможных загрязнений производить мягкой хлопчатобумажной ветошью, слегка увлажненной этиловым спиртом.
