Фильтровентиляционные системы для работы с клеями и растворителями

Скачать Каталог дымоуловителей (PDF)


V250-GF Фильтровентиляционная система для работы с клеями и растворителями

V600-GF Фильтровентиляционная система для работы с клеями и растворителями

  Местные дымоуловители для паяльника:

FC700   Автономная вытяжная кабина средних размеров cо встроенной системой фильров

FC1000 Автономная вытяжная кабина больших размеров cо встроенной системой фильров

Сменные фильтры и дымоприемники BOFA


Фильтровентиляционные системы BOFA предназначены не только для удаления загрязненного воздуха из рабочей зоны, но и для его очистки от всех химических и механических примесей, а также полной нейтрализации запахов. Сфера применения вытяжных систем - это работы, связанные с клеями, растворителями, летучими химикатами, вредными испарениями и многие другие операции, сопровождаемые выделениями вредных в воздух веществ, представляющих опасность для здоровья персонала.

В отличие от традиционной вытяжки с выбросом воздуха за пределы помещения, фильтровентиляционные системы BOFA не загрязняют окружающую среду, не нарушают микроклимат помещения и не требую капитального ремонта в случае переезда. Системы полностью соответствуют действующим санитарным нормам и правилам (СанПиН), что подтверждено экспертным заключением.

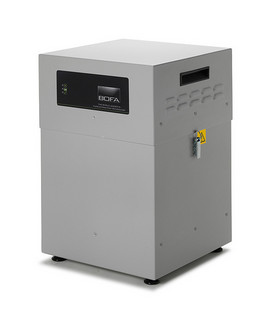

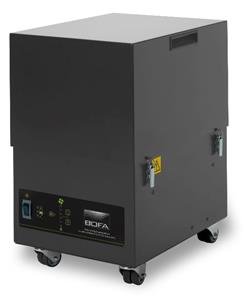

V250-GF
Фильтровентиляционная система

Дымоуловители на 1-2 рабочих места
  • Установлен двойной химический фильтр
  • Запатентованная технология виброукладки активированного угля
  • Полная нейтрализация запахов
  • Увеличенный срок службы фильтра за счет глубокого вакуума
  • Индикатор необходимости замены фильтра
  • Бесколлекторный необслуживаемый двигатель с большим ресурсом
  • Встроенный шумогаситель
Технические характеристики блока V250
Электропитание 190-240В, 135Вт
Размеры (ВхШхД) 417х283х263мм
Воздушный поток 13 м/с (2 х 50мм)
При разрежении 30 мБар
Уровень шума <55дБ
Масса 10кг
Макс длина воздуховода До 5метров
Материал корпуса Сталь с порошковым покрытием
Производительность 180 м3/час
Характеристики комбинированного фильтра
Материал НЕРА фильтра Стекловолокно
Конструкция НЕРА Плотная гармошка
Газовый фильтр Гранулированный активированный уголь
Корпус фильтра Сталь марки Zintec
Эффективность Класс Н14 (?99,997% ГОСТ Р ЕН 1822-1-2010)
Характеристики предварительного фильтра
Материал фильтра Стекловолокно
Эффективность Класс F7 (96% до частицы до 2 микрон)

Артикул
Наименование
BOFA V250 Дымоуловительна 2 рабочих места
V250-GF
Дымоуловитель V250-GF для работы с клеями и растворителями

В комплект входит:
- Блок дымоуловителя
- Предварительный фильтр A1030102
- Двойной химический фильтр A1030100

BOFA V250 Дымоуловительна 2 рабочих места
V250-GF
с вытяжным коробом
Дымоуловитель V250-GF для работы с клеями и растворителями с вытяжным коробом

В комплект входит:
- Блок дымоуловителя
- Предварительный фильтр A1030102
- Двойной химический фильтр A1030100
- Прозрачный короб для работы с клеями и химикатами 50мм A1020036 x 1шт
- Антистатическая воздушная розетка с регулятором потока A1020052 x1шт
- Струбцина крепления к столу A1020051R x 1шт
- Гибкий воздуховод 50мм, 1м A1080007 х 1шт
- Фиксатор 50мм A1080008 x2шт

BOFA V250 Дымоуловительна 2 рабочих места
E0842A0007
Дымоуловитель V250-GF для работы с клеями и растворителями с вытяжным коробом FC250 со светодиодной подсветкой

В комплект входит:
- Блок дымоуловителя
- Предварительный фильтр A1030102
- Двойной химический фильтр A1030100
- Гибкий воздуховод 75мм, 1,5м A1080020
- Вытяжной шкаф A1020127


FC250

Вытяжной короб небольших размеров для дымоуловителя V250-GF

Вытяжной короб – это устройство, позволяющее вести безопасную работу с вредными для здоровья материалами, такими как клеи, растворители, краски, паяльные материалы. Так же вытяжные коробы используются для паяльных работ на предприятиях с жесткими требованиями безопасности труда. Конструкция вытяжного короба сделана так, что в нормальных условиях он улавливает абсолютно все пары и вредные частицы из внутреннего рабочего пространства.

Важной характеристикой является скорость потока воздуха, проходящего с лицевой стороны короба к воздуховодам в фильтрующий блок. Достаточной скоростью считается 0.5м/с, именно такая скорость не позволит вредным веществам вырваться наружу. Фирма BOFA представляет две модели вытяжных коробов с разными размерами для блоков фильтрации V250-GF и V600-GF. А так же BOFA FC1000 – кабина со встроенным дымоуловителем. Все модели оборудованы внутренней подсветкой на ярких и долговечных светодиодах. Корпус выполнен из стали с порошковым покрытием, а воздуховоды включены в комплект.

Размеры FC 250

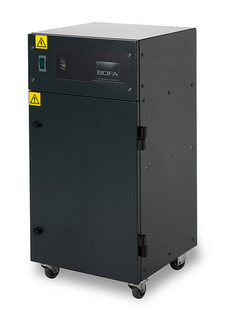

V600-GF
Фильтровентиляционная система

Скачать описание V600

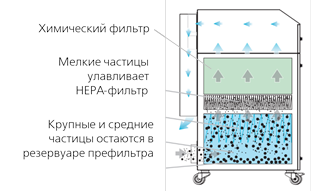

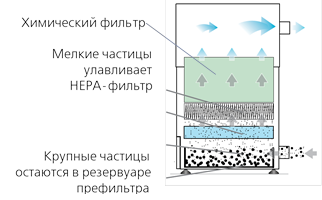

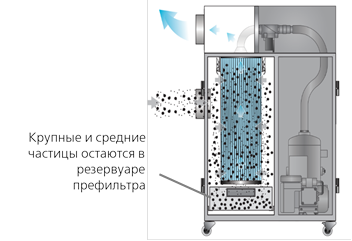

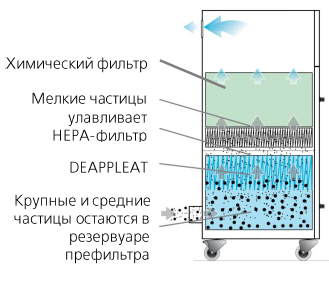

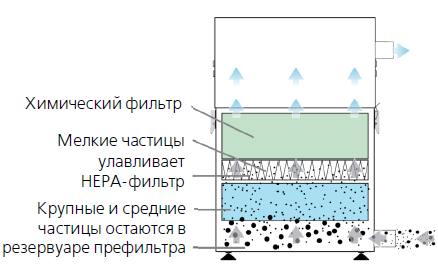

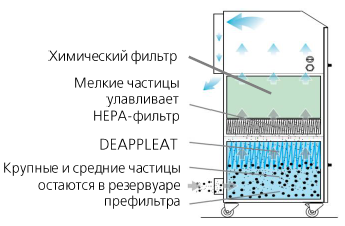

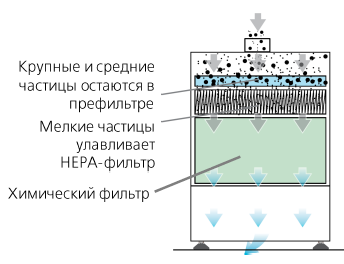

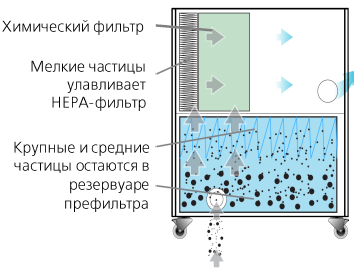

Дымоуловители на 1-2 рабочих места Схема системы фильтрации V600-GF

  • Установлен химический фильтр
  • Запатентованная технология виброукладки активированного угля
  • Полная нейтрализация запахов
  • Индикатор состояния фильтров
  • Цифровая система управления скоростью потока
  • Встроенный шумогаситель
  • Увеличенный срок службы фильтров за счет системы самоочистки DEEP-PLEAT
Технические характеристики блока V600
Электропитание 190-240В, 1,1кВт
Размеры (ВхШхД) 590х375х415мм
Воздушный поток 10 м/с (5 х 50мм) или 12.5 (4 х 50мм)
Уровень шума <56дБ
Масса 30кг
Макс длина воздуховода До 5метров
Материал корпуса Сталь с порошковым покрытием
Производительность 350 м3/час
Характеристики комбинированного фильтра
Материал НЕРА фильтра Стекловолокно
Конструкция НЕРА Плотная гармошка
Газовый фильтр Гранулированный активированный уголь
Корпус фильтра Сталь марки Zintec
Эффективность Класс Н14 (?99,997% ГОСТ Р ЕН 1822-1-2010)
Характеристики предварительного фильтра
Материал фильтра Стекловолокно
Эффективная площадь 6 м2
Эффективность Класс F8 (95% до частицы до 0.9 микрон)

Артикул
Наименование
BOFA V250 Дымоуловительна 2 рабочих места

E1142A0005
Дымоуловитель V600-GF для работы с клеями и растворителями с вытяжным коробом FC600 со светодиодной подсветкой

В комплект входит:
- Блок дымоуловителя
- Предварительный фильтр A1030119
- Комбинированный фильтр A1030118
- Гибкий воздуховод 75мм, 1,5м A1080020 2шт
- Вытяжной шкаф A1020128


FC600

Вытяжной короб средних размеров для дымоуловителя V600-GF

Вытяжной короб – это устройство, позволяющее вести безопасную работу с вредными для здоровья материалами, такими как клеи, растворители, краски, паяльные материалы. Так же вытяжные коробы используются для паяльных работ на предприятиях с жесткими требованиями безопасности труда. Конструкция вытяжного короба сделана так, что в нормальных условиях он улавливает абсолютно все пары и вредные частицы из внутреннего рабочего пространства.

Важной характеристикой является скорость потока воздуха, проходящего с лицевой стороны короба к воздуховодам в фильтрующий блок. Достаточной скоростью считается 0.5м/с, именно такая скорость не позволит вредным веществам вырваться наружу. Фирма BOFA представляет две модели вытяжных коробов с разными размерами для блоков фильтрации V250-GF и V600-GF. А так же BOFA FC1000 – кабина со встроенным дымоуловителем. Все модели оборудованы внутренней подсветкой на ярких и долговечных светодиодах. Корпус выполнен из стали с порошковым покрытием, а воздуховоды включены в комплект.

Размеры FC 600


FC700
Автономная вытяжная кабина

Скачать описание V700

Дымоуловители на 1-2 рабочих места

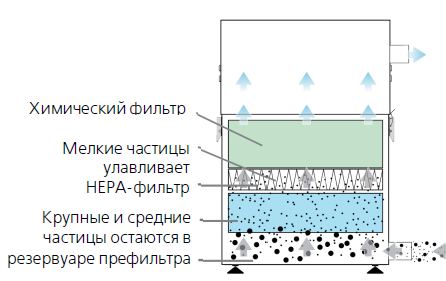

Схема системы фильтрации FC700

  • Трехступенчатая фильтрация и долгий срок службы фильтров
  • Система индикации состояния фильтра и цифровое управление
  • Встроенный шумогаситель
  • Простая замена фильтров
  • Автоматическая коррекция воздушного потока
  • Двойное стекло с защитой от УФ и искр
  • Низкий уровень шума и большие размеры рабочей зоны
Автономная вытяжная кабина FC700, благодаря полузамкнутой конструкции, гарантирует полное удаление загрязненного воздуха из зоны пайки, поэтому, как правило, применяется на предприятиях с повышенными требованиями к охране труда. FC700 может также использоваться для удаления вредных паров клея, лака, краски и т.п.

Технические характеристики блока FC700
Электропитание 230В, 2А
Размеры (ВхШхД) 680х490х780мм
Уровень шума <53дБ
Масса 65кг
Скорость потока воздуха 0.4 м/с - 0.6 м/с
Материал корпуса Сталь с порошковым покрытием
Выходные патрубки 100мм (опционально)
Характеристики комбинированного фильтра
Материал НЕРА фильтра Стекловолокно
Конструкция НЕРА Плотная гармошка
Газовый фильтр Гранулированный активированный уголь
Корпус фильтра Сталь марки Zintec
Эффективность Класс Н14 (?99,997% ГОСТ Р ЕН 1822-1-2010)
Характеристики предварительного фильтра
Материал фильтра Стекловолокно
Эффективность КлаКласс Н11 (99% до частицы до 0.3 микрон)сс F8 (95% до частицы до 0.9 микрон)

Артикул
Наименование


E2742A
Вытяжная кабина FumeCAB700 В комплект входит:
- Вытяжная кабина со встроенной вытяжкой и фильтрами
- Предварительный фильтр A1030299
- Комбинированный фильтр A1030270
- Кабель питания

FC1000 IQ
Автономная вытяжная кабина со встроенным дымоуловителем

Скачать описание FC1000 IQ

Дымоуловители на 1-2 рабочих места

IQ Operating System интеллектуальное цифровое управление

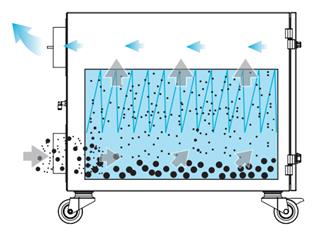

Схема системы фильтрации FC1000 IQ

  • IQ Operating System интеллектуальное цифровое управление с автоматической коррекцией воздушного потока
  • Трехступенчатая фильтрация и долгий срок службы фильтров
  • Встроенный шумогаситель
  • Простая замена фильтров через переднее окно
  • Двойное стекло с защитой от УФ и искр
  • Внутренняя светодиодная подсветка и опциональная УФ подсветка
  • Низкий уровень шума и большие размеры рабочей зоны
Автономная вытяжная кабина FC1000 IQ, благодаря полузамкнутой конструкции, гарантирует полное удаление загрязненного воздуха из зоны пайки, поэтому, как правило, применяется на предприятиях с повышенными требованиями к охране труда. FC1000 IQ может также использоваться для удаления вредных паров клея, лака, краски и т.п.

Технические характеристики блока FC1000
Электропитание 230В, макс 6А, 2.2кВт
Размеры (ВхШхД) 1026х1080х660мм
Уровень шума <60дБ
Масса 120кг
Скорость потока воздуха 0.4 м/с - 0.6 м/с
Материал корпуса Сталь с порошковым покрытием
Выходные патрубки 125мм (опционально)
Характеристики комбинированного фильтра
Материал НЕРА фильтра Стекловолокно
Конструкция НЕРА Плотная гармошка
Газовый фильтр Гранулированный активированный уголь
Корпус фильтра Из нержавеющей стали
Эффективность Класс Н14 (?99,997%
ГОСТ Р ЕН 1822-1-2010)
Характеристики предварительного фильтра
Материал фильтра Стекловолокно
Эффективность Класс Н11 (99% до частицы до 0.3 микрон)

Артикул
Наименование
E2242A
Вытяжная кабина FumeCAB1000 IQ
В комплект входит:
- Вытяжная кабина со встроенной вытяжкой и фильтрами
- Предварительный фильтр A1030249
- Комбинированный фильтр A1030250
- Кабель питания

Сменные фильтры и аксессуары

Сменные фильтры

Модель
Артикул
Наименование
V200

A1030102
Предварительный фильтр для V200
A1030100
Химический фильтр для V200
V250
A1030102
Предварительный фильтр для V250
A1030100
Химический фильтр для V250
V600
A1030119
Предварительный фильтр DEPPPLEAT для V600
A1030118
Комбинированный фильтр для V600
FC 700
A1030269
Предварительный фильтр для FumeCAB 700
A1030270
Комбинированный фильтр для FumeCAB 700
FC 1000
A1030249
Предварительный фильтр для FumeCAB 1000
A1030250
Комбинированный фильтр для FumeCAB 1000

Дымоприемники


Артикул
Наименование
A1020047
Дымоприемник 50мм с косым срезом в воздушную розетку A1020052.
Длина 790мм.
Антистатическое покрытие.
A1020045
Дымоприемник 50мм с воронкой в воздушную розетку A1020052.
Длина 790мм.
Антистатическое покрытие.
Косой срез
A1020048
Воронка
A1020082
Дымоприемник для непосредственного соединения с дымоуловителем 50мм.
Длина 1м.
Антистатическое покрытие.
A1020042
Дымоприемник с воронкой для непосредственного соединения с дымоуловителем 75мм или в воздушную розетку на струбцине 75-100B.
Антистатическое покрытие.
A1020036
Прозрачный короб для работы с клеем и химикатами 50мм воздуховод.
A1020037
Антистатический короб для работы с клеем и химикатами 50мм воздуховод.

A1020051
Струбцина для крепления воздушной розетки 50мм A1020052 к кромке стола.
75-100B
Струбцина для крепления дымоприемника 75мм A1020042 к кромке стола.
A1020052
Воздушная розетка 50мм для монтажа в отверстие в столе или на струбцине A1020051.
В комплекте с регулятором воздушного потока 50мм.
A1020127
FumeCab250
Вытяжная кабина для дымоуловителя V250.
Размер 289х400х300мм.
Один воздушный вход 50мм.
A1020128
FumeCab600
Вытяжная кабина для дымоуловителя V600.
Размер 350х540х360мм.
Двойной воздушный вход 75мм.

Воздуховоды

Модель
Артикул
Наименование
50мм
A1080007
Гибкий воздуховод 50мм
A1080004
Крепление воздуховода 50мм
A1080008
Фиксатор воздуховода 50мм

75мм
A1080020
Гибкий воздуховод 75мм
A1080017
Крепление воздуховода 75мм
A1080021
Фиксатор воздуховода 75мм
A1080016
Регулятор воздушного потока 75мм
365.000.16.0
Жесткий воздуховод 75мм, (длина 2,5м)
365.088.16.1
Колено 75 91 1/2°
365.112.16.1
Разветвитель 75x50 135°
365.125.16.1
Разветвитель 75x75 135°
365.560.16.1
Переходник d = 75x50мм
365.779.16.1
Муфта с уплотнительным кольцом d = 75 мм

125мм
A1080042
Гибкий воздуховод 125мм
A1080044
Крепление воздуховода 125мм
A1080040
Фиксатор воздуховода 125мм
A1080039
Регулятор воздушного потока 125мм
M10-TR
Шпилька монтажная
368.000.16.0
Жесткий воздуховод 125мм, (длина 2,5м)
368.088.16.1
Колено 125 91 1/2°
368.125.16.1
Разветвитель 125x75 135°
368.139.16.1
Разветвитель 125x125 135°
368.045.16.1
Колено 125мм, 135°
368.575.16.1
Переходник d = 125x75мм
368.779.16.1
Муфта с уплотн. кольцом d = 125 мм



Дымоуловители
BOFA

Дымоуловители
ALSIDENT

Дымоуловители для лазерных резчиков и граверов

Фильтровентиляционные
системы для работы
с клеями и
растворителями



 [О нас]    [Вверх раздела]     [Новости]    [Координаты]
